Цоколь 100х800х280 для ЩМП СТАНДАРТ и ПРО |367482 | КЭАЗ

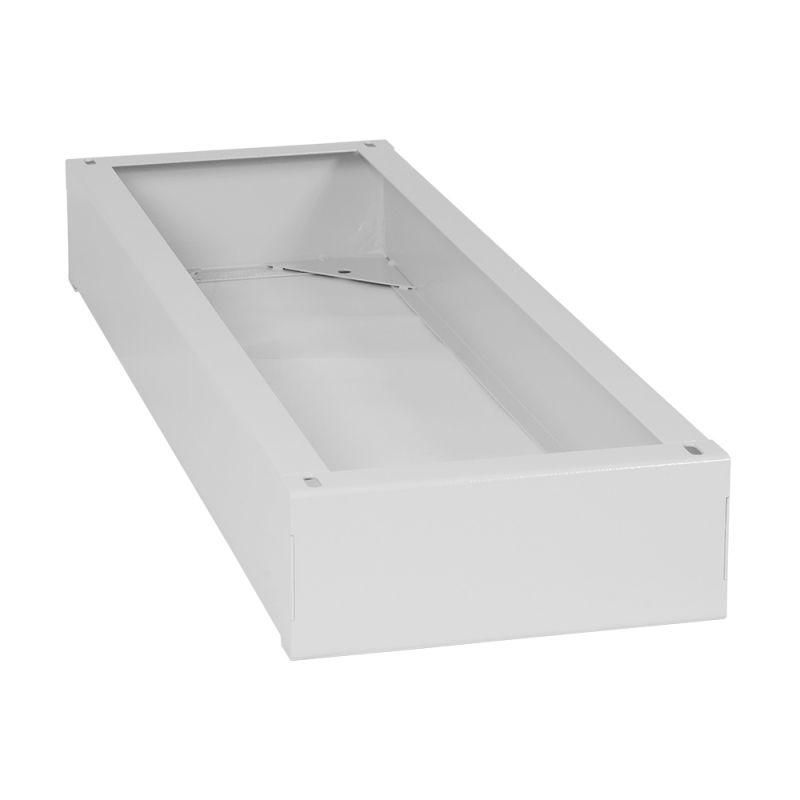

Цоколь 100х800х280 для щитов монтажных (ЩМП) СТАНДАРТ и ПРО КЭАЗ - металлическая основа для напольной установки распределительных щитов, обеспечивающая устойчивость, защиту от влаги и возможность монтажа на открытых площадках. Продукт совместим с сериями ЩМП СТАНДАРТ и ПРО от КЭАЗ.

Назначение и область применения

Цоколь 100х800х280 для щитов монтажных (ЩМП) СТАНДАРТ и ПРО КЭАЗ служит фундаментом для крепления шкафов ЩМП на полу. Он повышает надёжность установки, защищает нижнюю часть щита от механических повреждений, влаги и грязи. Подходит для использования в условиях повышенной запылённости, на улице, в производственных зонах, на объектах ЖКХ, транспорта и энергетики.

Технические характеристики

• Габариты: 100×800×280 мм (высота × ширина × глубина)
• Материал: сталь - обеспечивает прочность и долговечность
• Цвет: серый - соответствует цветовой гамме корпусов ЩМП КЭАЗ
• Исполнение: полный комплект - включает все элементы для сборки и монтажа
• Установка: допускается вне помещений - выдерживает воздействие атмосферных факторов

Совместимость и монтаж

Цоколь 100х800х280 для щитов монтажных (ЩМП) СТАНДАРТ и ПРО КЭАЗ рассчитан исключительно на использование с щитами этих двух серий от КЭАЗ. Устанавливается на ровную горизонтальную поверхность. Для крепления используются болты M10, которые входят в комплект. Высота цоколя 100 мм позволяет легко провести коммуникации под щитом и избежать контакта с влагой на полу. Перед монтажом проверьте соответствие посадочных отверстий на дне щита и цоколя - они должны точно совпадать.

Преимущества

• Высокая жесткость конструкции благодаря стальному корпусу снижает риск деформации при нагрузке
• Защита нижней части щита от попадания воды, песка и мусора при установке на улице
• Серый цвет не контрастирует с корпусами ЩМП - сохраняет эстетичный вид комплексного решения
• Полный комплект - не требует докупки крепёжа или деталей

Ограничения применения

• Не предназначена для установки на наклонных или мягких поверхностях (грunt, песок, асфальт без бетонной плиты)
• Не используется с другими моделями щитов, кроме ЩМП СТАНДАРТ и ПРО от КЭАЗ - несовместима с аналогами других производителей
• Не является герметичным кожухом - внутренняя защита IP зависит от самого щита, а не от цоколя

Примеры использования

• Напольная установка щита управления насосной станцией на территории водоканала
• Монтаж распределительного щита на открытой площадке производства
• Фиксация ЩМП рядом с трансформаторной подстанцией
• Установка автоматического щита освещения на улице вблизи дороги

Практические советы

• Перед установкой убедитесь, что поверхность ровная и подготовленная - лучше использовать бетонную плиту
• Проверьте высоту цоколя перед заказом: 100 мм - достаточна для прохода кабелей, но недостаточна для хода обслуживания под щитом
• При использовании в сыром климате рекомендуется дополнительно обработать места соединений антивандальной смазкой
• Цоколь 100х800х280 для щитов монтажных (ЩМП) СТАНДАРТ и ПРО КЭАЗ - единственный подходящий вариант для этих серий; другие цоколи не гарантируют точное совмещение креплений
