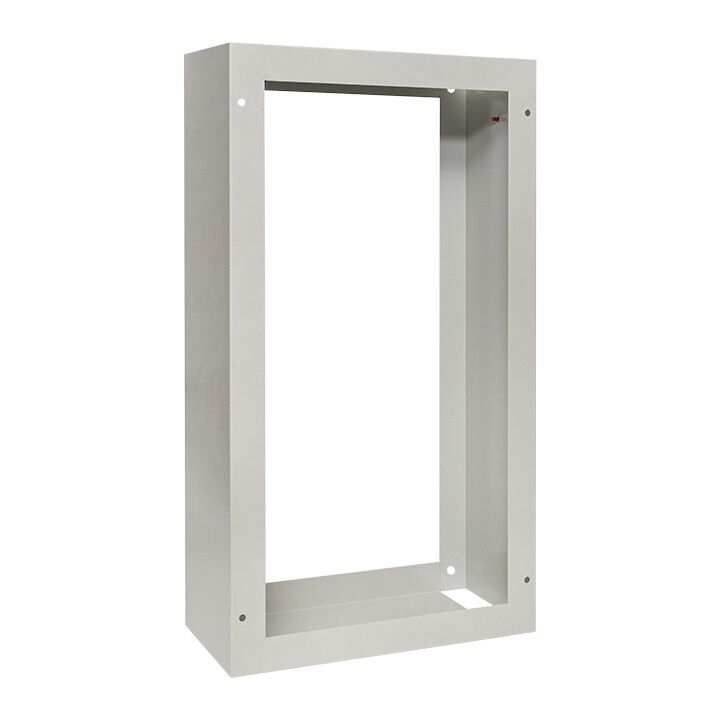

Цоколь к ВРУ Unit S (200х800х450) IP31 PROxima | mb15-08-04-05 EKF

Цоколь к ВРУ EKF mb15-08-04-05 - металлическая основа для установки вводно-распределительного устройства, обеспечивающая устойчивую опору и защиту от механических воздействий. Подходит для монтажа на полу в помещениях с нормальной влажностью, где требуется надёжная фиксация щита высотой до 800 мм.

Назначение и область применения

Цоколь к ВРУ EKF mb15-08-04-05 используется для установки вводно-распределительных устройств (ВРУ) на твёрдом горизонтальном основании - бетонном полу, плитке или металлическом каркасе. Он повышает уровень защиты оборудования от влаги, пыли и случайных ударов, особенно в условиях производства, жилых домах, административных зданиях и объектах инфраструктуры. Применяется с ВРУ, которые выполняют функции ввода, учёта и распределения электроэнергии.

Технические характеристики

• Габариты: 200×800×450 мм - позволяет размещать щиты высотой до 800 мм с запасом по вертикали;
• Материал: сталь - обеспечивает прочность и долговечность, устойчивость к деформации;
• Защита от внешних факторов: IP31 - предохраняет от крупной пыли и капель воды, падающих сверху под углом до 15°;
• Максимальная нагрузка: 1000 кг - выдерживает тяжёлые ВРУ с полным набором автоматов, счётчиков и шин;
• Цвет: серый - соответствует цветовой гамме корпусов EKF PROxima;
• Гарантия: 60 месяцев - подтверждает качество изготовления и материалов.

Совместимость и монтаж

Цоколь к ВРУ EKF mb15-08-04-05 совместим со всеми ВРУ из серии EKF PROxima, имеющими аналогичную высоту (до 800 мм). Установка осуществляется на ровное, не подверженное проседанию основание. Для крепления предусмотрены отверстия в нижней части цоколя - через них можно закрепить его анкерами или болтами к полу. Кабельные вводы проходят через нижнюю часть цоколя, что позволяет организовать подвод проводов без перегибов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для сборочных единиц распределительных устройств. Защита IP31 исключает попадание твёрдых предметов диаметром более 2,5 мм и защищает от вертикально падающей влаги. Материал - сталь с антикоррозийным покрытием - снижает риск возникновения замыканий из-за конденсата.

Преимущества

• Высокая несущая способность - безопасна для массивных щитов с множеством аппаратов;
• Стандартные размеры - легко интегрируется в существующие проекты без доработок;
• Совместимость с серией PROxima - гарантирует единый стиль и соответствие техническим решениям EKF;
• Закрытая нижняя плоскость - препятствует доступу мелких животных и насекомых внутрь щита.

Ограничения применения

• Не предназначена для наружной установки - IP31 недостаточен для открытых площадок;
• Не рекомендовано использование в местах с постоянным контактом с водой, например, в сырых подвалах без вентиляции;
• Подходит только для щитов высотой до 800 мм - не подойдёт для более высоких моделей;
• Требуется жесткое основание - на мягком грунте или деревянном полу возможна деформация.

Примеры использования

• Установка ВРУ в подъездных щитовых на этажах многоквартирных домов;
• Фиксация вводного щита в цеху на заводе с бетонным полом;
• Монтаж распределительного щита в офисном помещении для питания групп освещения и розеток;
• Использование в коммунальных объектах - школах, больницах, тепловых пунктах.

Практические советы

• Перед монтажом проверьте, чтобы пол был ровным - неровности вызывают перекос щита и затрудняют открывание дверцы;
• При использовании в помещениях с повышенной влажностью дополнительно герметизируйте места входа кабелей;
• Учитывайте посадочные размеры: цоколь имеет ширину 200 мм - убедитесь, что он не выступает за границы стен или других элементов интерьера;
• Для удобства обслуживания оставляйте свободное пространство перед щитом минимум 800–1000 мм.
