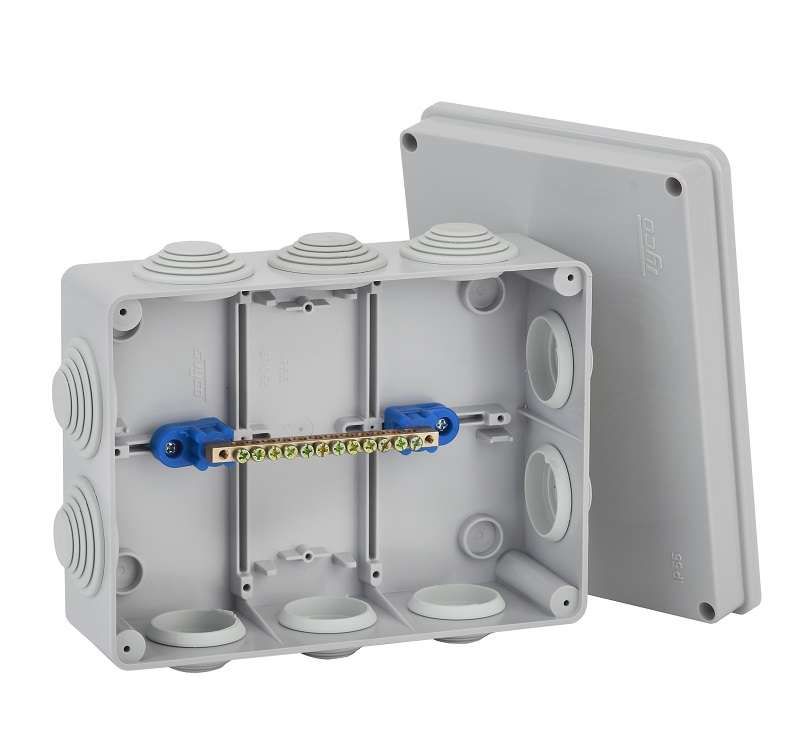

Коробка распределительная ОП 200х140х75мм 10 вводов IP55 сер. Ruvinil 67055УП TYCO

Коробка распределительная наружная IP55, 10 вводов, с уравниванием потенциалов, 200x140x75мм, серия Ruvinil - надёжный корпус для наружного монтажа электрических соединений, обеспечивающий защиту от пыли и влаги. Артикул 67055уп подойдёт для установки в условиях открытого воздуха, где требуется организовать несколько входящих кабельных вводов с заземлением.

Назначение и область применения

Коробка распределительная наружная IP55, 10 вводов, с уравниванием потенциалов, 200x140x75мм, серия Ruvinil предназначена для организации распределения электроэнергии и соединения кабелей на улице или в сырых помещениях. Подходит для монтажа на фасадах зданий, вблизи оборудования, на промышленных объектах, в системах освещения, насосных станциях и других местах, где необходима защита от внешних воздействий.

Технические характеристики

• Степень защиты: IP55 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления;
• Количество вводов: 10 - позволяет подключить до десяти кабелей через предварительно подготовленные отверстия;
• Габариты: 200×140×75 мм - компактный размер для ограниченного пространства;
• Номинальный ток: 63 А - рассчитана на работу с токами до этого значения, соответствует нагрузкам типовых бытовых и промышленных цепей;
• Материал: пластик - устойчив к коррозии, не проводит ток, долговечен при перепадах температур;
• Форма: прямоугольная - удобна для крепления на плоской поверхности;
• Фиксация крышки: винтовая - обеспечивает плотное закрывание и возможность многократного открывания без повреждения;
• Цвет: серый - нейтральный, не выгорает на солнце, хорошо сочетается с большинством поверхностей;
• Оснащение: уравнивание потенциалов - внутренняя шина для соединения всех металлических элементов и заземляющих проводников, снижающая риск поражения током.

Совместимость и монтаж

Коробка распределительная наружная IP55, 10 вводов, с уравниванием потенциалов, 200x140x75мм, серия Ruvinil монтируется открытым способом - крепится на стену с помощью дюбелей или саморезов. Отверстия для кабелей не имеют заводских уплотнителей - необходимо использовать подходящие резиновые или пластиковые вводы (например, М16, М20) для сохранения степени защиты IP55. Уравнивающая шина уже установлена внутри - достаточно подсоединить к ней PE-проводники всех кабелей и контур заземления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для наружной установки. Наличие уравнивания потенциалов соответствует нормам ПУЭ для предотвращения разности потенциалов между металлическими частями. Корпус выполнен из негорючего пластика, что исключает распространение горения. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60670-1.

Преимущества

• Высокая степень защиты IP55 - работает даже при дожде и запылённой среде;
• Уже установленная шина уравнивания потенциалов - экономит время на сборку и гарантирует правильное заземление;
• Простая винтовая фиксация крышки - легко доступна для обслуживания;
• Пластиковый корпус - не требует окраски, не ржавеет, легче металлических аналогов;
• 10 вводов - позволяют собирать сложные распределительные точки без необходимости установки нескольких коробок.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не заменяет IP67/IP68;
• Не рекомендуется для установки в местах с высокой вероятностью механических ударов - пластик менее прочен, чем металл;
• Заводские вводы не укомплектованы уплотнителями - необходимо докупить и правильно установить кабельные вводы;
• Максимальный ток 63 А - не подходит для мощных промышленных линий выше этой отметки.

Примеры использования

• Распределительная точка для наружного освещения на территории предприятия;
• Подключение трёхфазного двигателя к сети с заземлением;
• Объединение кабелей от солнечных панелей и контроллера заряда;
• Распределение питания для видеокамер и датчиков на фасаде здания;
• Аварийное питание для насосов в канализационных коллекторах.

Практические советы

• Перед монтажом проверьте диаметр кабелей - выбирайте вводы с учётом их сечения, чтобы не нарушить IP55;
• При использовании в холодном климате убедитесь, что пластик не треснул при низких температурах - материал совместим с диапазоном от -25C до +60C;
• Не затягивайте винты крышки слишком сильно - можно повредить резьбу или деформировать корпус;
• Проверяйте контакт между шиной уравнивания и заземляющим проводником после монтажа - используйте тестер сопротивления;
• Артикул 67055уп - единственный вариант в серии Ruvinil с таким набором параметров; другие модели могут иметь меньше вводов или другую форму.
