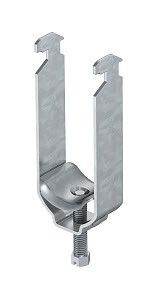

Скоба зажимная U-образ. d16-22мм 2056 M2 22 FT гор. оцинк. (уп.50шт) OBO 1156195 Bettermann

Скоба U-образная 16–22 мм горячий цинк от OBO BETTERMANN - надёжный элемент кабеленесущих систем, предназначенный для фиксации труб и кабельных жил диаметром до 22 мм. Артикул 2056 m2 22 ft обеспечивает устойчивую установку на профильную рейку с использованием двухметаллических компонентов.

Назначение и область применения

Скоба U-образная 16–22 мм горячий цинк используется для крепления труб, гибких проводов и кабелей в кабеленесущих системах. Подходит для внутренней и внешней прокладки в помещениях с повышенной влажностью, на объектах промышленного и коммерческого назначения. Применяется в системах управления, автоматизации, энергетике и связи.

Технические характеристики

• Диапазон зажима: 16–22 мм - позволяет фиксировать трубы и кабели с наружным диаметром в этом интервале, включая стандартные трубы Ø20 мм;
• Материал: сталь - обеспечивает прочность и долговечность;
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах;
• Количество кабелей: максимум 2 - оптимизировано для парного расположения без перегрузки;
• Способ монтажа: профильная рейка - совместима с системами OBO VBS;
• Наличие металлической пластины: да - равномерно распределяет нагрузку и предотвращает повреждение изоляции;
• Наличие металлического лотка: да - формирует замкнутый контур крепления для удержания кабеля;
• Артикулы: 2056 m2 22 ft / 1156195 - соответствует сериям OBO VBS.

Совместимость и монтаж

Скоба U-образная 16–22 мм горячий цинk совместима исключительно с профильными рейками серии VBS от OBO BETTERMANN. Монтаж осуществляется путём защёлкивания на шлицы рейки - без сверления или болтов. Установка требует точного совпадения шага крепёжных элементов. Не применяется с деревянными, пластиковыми или самонарезающими основаниями.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для кабеленесущих систем. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Конструкция не содержит острых кромок, снижающих риск повреждения изоляции кабелей.

Преимущества

• Усиленная конструкция с двойным металлом - пластина + лоток - минимизирует деформацию при механическом воздействии;
• Цинковое покрытие увеличивает срок службы в условиях высокой влажности и температурных колебаний;
• Фиксация без инструментов - экономит время при монтаже на готовых рейках;
• Поддержка двух кабелей - позволяет уменьшить число креплений на трассе;
• Совместимость с экосистемой OBO VBS - гарантирует целостность всей системы крепления.

Ограничения применения

• Не предназначен для крепления кабелей с диаметром менее 16 мм - возможен люфт и недостаточная фиксация;
• Не рекомендован для вертикальных участков с большими нагрузками - требуется дополнительное крепление через каждые 80 см;
• Не подходит для монтажа на бетон, кирпич или другие поверхности без профильной рейки;
• Не использовать в средах с постоянным контактом с кислотами или щелочами - цинк может разрушаться при длительном воздействии.

Примеры использования

• Крепление силовых кабелей в распределительных щитах на профильных рейках;
• Фиксация трубопроводов управления в цехах с высокой влажностью;
• Укладка сигнальных кабелей в системах автоматизации станков;
• Прокладка кабелей в технологических коробах на заводах пищевой и химической промышленности.

Практические советы

• Перед монтажом проверьте диаметр кабеля или трубы - он должен попадать в диапазон 16–22 мм; если меньше - используйте другую скобу;
• Расстояние между соседними скобами не более 1 метра - особенно на горизонтальных участках;
• При необходимости удлинения трассы - используйте только оригинальные рейки VBS от OBO BETTERMANN;
• Не затягивайте скобу слишком сильно - она работает на защёлкивание, а не на зажим;
• Для защиты от механических ударов - сочетайте с защитными кожухами или каналами.
