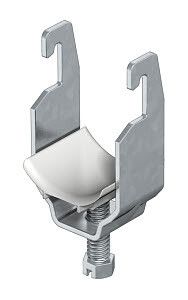

Скоба зажимная U-образ. d16-22мм 2056U 22 FT гор. оцинк. OBO 1175211 Bettermann

Скоба U-образная 16–22 мм горячий цинк от OBO BETTERMANN - надёжный элемент кабеленесущих систем, предназначенный для фиксации одиночных кабелей на профильных рейках. Артикул 1175211 обеспечивает устойчивую фиксацию даже в условиях повышенной влажности благодаря защите горячим цинком.

Назначение и область применения

Скоба U-образная 16–22 мм горячий цинк используется для крепления одного кабеля к профильным рейкам в кабеленесущих системах. Подходит для установки в помещениях и на открытых участках, где требуется долговечная защита от коррозии. Применяется в промышленных объектах, автоматизированных линиях, распределительных щитах и других местах, где используются C-профили.

Технические характеристики

• Диапазон зажима: 16–22 мм - позволяет фиксировать кабели с внешним диаметром до 22 мм, включая стандартные кабели диаметром 20 мм;
• Материал корпуса: сталь с покрытием горячим цинком - обеспечивает высокую коррозионную стойкость;
• Прижимная пластина: полипропилен без галогенов, цвет RAL 7035 - безопасна при возгорании, не выделяет токсичных веществ;
• Способ монтажа: через профильную рейку - совместима с C-образными, плоскими, угловыми и U-образными профилями толщиной 4–12 мм;
• Максимальное количество кабелей: один - не предназначен для группового крепления;
• Обозначение производителя: 2056U 22 FT - внутренний код серии VBS.

Совместимость и монтаж

Скоба U-образная 16–22 мм горячий цинк совместима со всеми C-образными рейками с шириной шлица 18 и 22 мм. Для монтажа достаточно вставить её в шлиц профиля и затянуть винт до плотного прилегания кабеля к пластине. Установка возможна на любые металлические профили толщиной от 4 до 12 мм - включая угловые и плоские варианты. Крепление не требует дополнительных инструментов, кроме отвертки.

Безопасность и стандарты

Прижимная пластина изготовлена из полипропилена без галогенов, что соответствует требованиям безопасности при пожаре - материал не выделяет едких газов при нагреве. Покрытие горячим цинком соответствует DIN EN ISO 1461. Конструкция не содержит свинца и других запрещённых компонентов.

Преимущества

• Устойчивость к коррозии - горячее цинкование гарантирует срок службы более 20 лет даже во влажной среде;
• Электробезопасность - все металлические части изолированы от кабеля полипропиленовой пластиной;
• Легкий монтаж - не нуждается в предварительном сверлении или специальных крепёжных деталях;
• Совместимость с большинством стандартных профилей - снижает необходимость закупки нескольких типов крепежа;
• Чистая экология - отсутствие галогенов делает изделие подходящим для помещений с особыми требованиями к безопасности (например, метро, больницы).

Ограничения применения

• Не предназначена для крепления нескольких кабелей одновременно - максимальное количество - один;
• Не рекомендована для использования в условиях постоянного механического воздействия или ударных нагрузок;
• Зажим не регулируется по глубине - нельзя использовать для кабелей менее 16 мм диаметром;
• Не подходит для монтажа на неметаллические поверхности - требует наличия металлической профильной рейки.

Примеры использования

• Фиксация силовых кабелей на C-рейках внутри распределительных щитов;
• Крепление сигнальных проводов на технологических линиях с металлическими направляющими;
• Укладка кабелей в промышленных цехах с применением модульных кабеленесущих систем OBO BETTERMANN;
• Интеграция в системы управления на заводах, где важна химическая стойкость и пожарная безопасность.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 16–22 мм; слишком тонкий кабель будет болтаться, слишком толстый - повредит пластину;
• При использовании на вертикальных поверхностях убедитесь, что винт затянут достаточно сильно - чтобы исключить самопроизвольное соскальзывание;
• Не используйте скобу в качестве опоры для веса кабеля - она служит только для фиксации, а не для несущей функции;
• Для удобства сборки можно комбинировать эту скобу с другими элементами серии VBS - они имеют единую систему крепления и совпадают по размерам;
• Артикул 1175211 и модель 2056U 22 FT - это одно и то же изделие; при заказе ориентируйтесь на оба обозначения.
