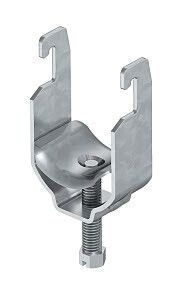

Скоба зажимная U-образ. d22-28мм 2056U M 28 FT OBO 1158031 Bettermann

Скоба U-образная 22–28 мм, горячий цинк, серия 2056U M 28 FT от OBO BETTERMANN предназначена для надёжного крепления одиночных кабелей или труб на профильных рейках в кабеленесущих системах. Благодаря покрытию горячим цинком и прочной стальной конструкции, она устойчива к коррозии и подходит для длительной эксплуатации в условиях повышенной влажности.

Назначение и область применения

Скоба 2056U M 28 FT используется для фиксации одного кабеля или трубы диаметром до 25 мм на профильных рейках. Применяется в кабеленесущих системах промышленных объектов, распределительных щитах, технологических линиях и других местах, где требуется жёсткая и долговечная фиксация проводников. Особенно эффективна там, где используются C-образные профили - например, в системах VBS от OBO BETTERMANN.

Технические характеристики

• Диапазон зажима: 22–28 мм - позволяет securely фиксировать кабели или трубы с внешним диаметром в этом интервале;
• Диаметр трубы: 25 мм - оптимальный рабочий размер для данного типа скобы;
• Материал: сталь с покрытием горячим цинком - обеспечивает высокую механическую прочность и защиту от коррозии;
• Способ монтажа: через профильную рейку - совместима с C-образными рейками с шириной прорези 18 и 22 мм;
• Толщина профиля: 4–12 мм - поддерживает установку на большинстве стандартных металлических направляющих;
• Количество кабелей: максимум один - не предназначен для группового крепления;
• Артикул: 1158031 - соответствует серии 2056U M 28 FT и системе VBS от OBO BETTERMANN.

Совместимость и монтаж

Скоба 2056U M 28 FT монтируется исключительно на профильные рейки с прорезями шириной 18 или 22 мм. Для установки необходимо:

• Вставить скобу в прорезь рейки так, чтобы её основание плотно легло на поверхность профиля;
• Закрепить болтом и прижимной пластиной - все элементы уже комплектуются;
• Убедиться, что толщина профиля находится в пределах 4–12 мм - иначе возможна недостаточная фиксация или деформация;
• Не использовать на гладких поверхностях или без профильной рейки - скоба не имеет самостоятельного крепления.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству и безопасности для электроустановок в промышленном применении. Метод горячего цинкования соответствует DIN EN ISO 1461, обеспечивающий равномерное и долговечное антикоррозийное покрытие. Серия 2056U M 28 FT является частью стандартизированной системы VBS от OBO BETTERMANN, которая проверена в реальных условиях эксплуатации.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен даже во влажных средах;
• Жесткая конструкция из стали гарантирует сохранение формы при нагрузках и вибрациях;
• Простота монтажа - всё необходимое (болт, пластина) входит в комплект;
• Совместимость с широким спектром профилей - снижает потребность в запасе различных типов крепежа;
• Чётко ограниченный диапазон зажима - минимизирует риск перегрузки или проскальзывания кабеля.

Ограничения применения

• Не применяется для многожильных кабельных пучков - рассчитана только на один кабель/трубу;
• Не подходит для монтажа на стеновые поверхности без профильной рейки - требует специализированный профиль;
• Не рекомендовано использование в условиях постоянного воздействия открытого огня или температур выше +90 C - материал теряет прочность;
• Не следует использовать для крепления силовых шин или тяжёлых медных шин - вес превышает допустимые нагрузки.

Примеры использования

• Фиксация сигнального кабеля на C-рейке внутри распределительного щита;
• Удерживание трубопровода управления на технологической раме завода;
• Крепление кабеля питания к профильному каркасу станка с ЧПУ;
• Монтаж в помещениях с повышенной влажностью - цехах, теплицах, холодильных камерах.

Практические советы

• Перед монтажом проверьте внутреннюю ширину профильной рейки - должна точно соответствовать 18 или 22 мм; если меньше - скоба не войдёт, если больше - будет люфт;
• При использовании на угловых участках профиля убедитесь, что скоба не перекашивается - это снижает контакт и повышает риск соскальзывания;
• Не затягивайте болт слишком сильно - достаточно усилия, чтобы кабель не двигался, но не деформировал изоляцию;
• Для удобства сборки используйте наборы крепежа серии VBS - они совпадают по форме и размеру всех компонентов;
• Если нужна фиксация нескольких кабелей - выбирайте другие модели серии 2056U, подходящие для многокабельных решений.
