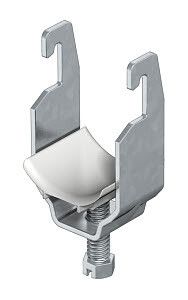

Скоба зажимная U-образ. d40-46мм 2056U 46 FT гор. оцинк. OBO 1175467 Bettermann

Скоба U-образная 40–46 мм горячий цинк от OBO BETTERMANN - надёжный элемент кабеленесущих систем, предназначенный для фиксации одиночных кабелей на профильных рейках. Артикул 2056U 46 FT обеспечивает устойчивую фиксацию при высоких требованиях к долговечности и коррозионной защите.

Назначение и область применения

Скоба U-образная 40–46 мм горячий цинк используется для крепления одного кабеля в кабеленесущих системах. Применяется в промышленных объектах, на заводах, в распределительных щитах и на участках с повышенной влажностью или агрессивной средой. Подходит для монтажа на металлические профили, где важна стойкость к механическим нагрузкам и коррозии.

Технические характеристики

• Диапазон зажима: 40–46 мм - позволяет фиксировать кабели с внешним диаметром до 46 мм;
• Рекомендованный диаметр трубы/кабеля: 40 мм - оптимальный размер для точного прилегания;
• Материал основания: сталь с горячим цинкованием - обеспечивает длительную защиту от ржавчины;
• Прижимная пластина: полипропилен без галогенов, цвет RAL 7035 - безопасный материал, не выделяющий токсичных веществ при нагреве;
• Способ монтажа: через профильную рейку - совместима с C-профилем и другими типами профилей указанной толщины;
• Максимальное количество кабелей: 1 - скоба рассчитана исключительно на один проводник.

Совместимость и монтаж

Скоба U-образная 40–46 мм горячий цинk совместима с:

• C-образными профильными рейками с шириной шлица 18 мм и 22 мм;
• Плоскими, угловыми и U-образными профилями толщиной от 4 до 12 мм.

Установка выполняется путём вставки крепёжного выступа скобы в шлиц профиля и затяжки винта. Для надёжного крепления используйте стандартный инструмент - крестовую отвертку или шестигранник. Убедитесь, что профиль не деформирован, и зазор между стенками соответствует заявленному диапазону.

Безопасность и стандарты

Прижимная пластина выполнена из материала без галогенов, что соответствует требованиям безопасности при возможном перегреве или возгорании. Горячее цинкование соответствует DIN EN ISO 1461 - гарантирует равномерное покрытие и срок службы более 20 лет в условиях внутренней установки. Несмотря на защиту, не рекомендуется применение в постоянном контакте с морской водой или хлорированными средами.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - особенно важно в помещениях с влажностью или частой мойкой;
• Пластиковая прижимная пластина предотвращает повреждение изоляции кабеля - снижает риск замыканий;
• Универсальная совместимость с большинством профильных систем OBO BETTERMANN - упрощает сборку и модификацию кабеленесущих трасс;
• Отсутствие галогенов - соответствие экологическим нормам и требованиям пожарной безопасности в общественных и промышленных зонах.

Ограничения применения

• Не предназначен для крепления нескольких кабелей одновременно - превышение нагрузки вызывает проскальзывание и ослабление фиксации;
• Запрещено использовать с профилями толще 12 мм - не будет плотного зацепления;
• Не рекомендуется для наружной эксплуатации под прямыми солнечными лучами - полипропилен со временем теряет эластичность;
• Не подходит для кабелей с жёсткой бронёй или крупными металлическими оболочками - может повредить пластиковую поверхность.

Примеры использования

• Фиксация силового кабеля в распределительном щите на C-рейке;
• Крепление сигнальных кабелей в цехах с частой влажной уборкой;
• Интеграция в комплекты кабеленесущих систем OBO VBS для автоматизированных линий;
• Монтаж в технологических коробах с металлическими рамами толщиной 6–10 мм.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 40–46 мм; слишком маленький кабель может болтаться, слишком большой - повредить пластину;
• При использовании на вертикальных поверхностях обязательно затягивайте винт до упора - предотвратите сползание;
• Если профиль имеет острые края, перед установкой скобы слегка зашлифуйте их - это продлит срок службы изоляции кабеля;
• Артикул 2056U 46 FT легко найти в каталогах OBO BETTERMANN - сохраняйте этот номер при заказе запчастей;
• Для массовой установки используйте наборы скоб с заранее подготовленными винтами - экономит время и минимизирует потери.
