Скоба зажимная U-образ. d70-76мм 2056 M 76 FT гор. оцинк. OBO 1156136 Bettermann

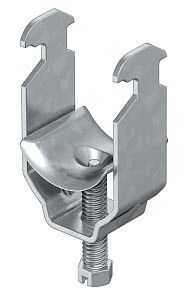

U-образная скоба зажимная 70-76 мм от OBO BETTERMANN - надёжный элемент кабеленесущих систем, предназначенный для фиксации одиночного кабеля на профильной рейке. Артикул 1156136 входит в серию VBS, обеспечивающую совместимость с промышленными крепёжными системами.

Назначение и область применения

U-образная скоба зажимная 70-76 мм используется для крепления одного силового или управляющего кабеля к профильной рейке в кабеленесущих системах. Применяется в промышленных объектах, на станциях автоматизации, в распределительных щитах и на конвейерах, где требуется жёсткая фixация кабеля без перегибов.

Технические характеристики

• Диапазон зажима: 70–76 мм - подходит для кабелей с внешним диаметром в этом интервале
• Материал: сталь с горячим цинкованием - обеспечивает коррозионную стойкость в агрессивных средах
• Способ монтажа: крепление через профильную рейку с шириной шлица 16–17 мм
• Наличие металлической пластины: да - равномерно распределяет нагрузку на кабель
• Наличие металлического лотка: да - формирует защищённую дорожку для кабеля
• Дополнительная информация: 2056 M 76 FT - внутренний код производителя

Совместимость и монтаж

U-образная скоба зажимная 70-76 мм совместима исключительно с C-образными профильными рейками, имеющими ширину шлица 16–17 мм. Монтаж выполняется путём вставки скобы в шлиц рейки до щелчка; винт затягивается гаечным ключом до плотного прилегания пластины к кабелю. Не требует сверления или дополнительных крепёжных элементов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабеленесущих систем. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и химической активности среды. Соответствие международным нормам IEC 61537 и DIN 48900 подтверждено испытаниями производителя.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен на 30–50% по сравнению с обычной сталью
• Жесткий зажим предотвращает провисание и трение кабеля о поверхность рейки
• Металлическая пластина и лоток снижают риск повреждения изоляции кабеля
• Одинаковая конструкция для всех кабелей в заданном диапазоне - упрощает запас и замену

Ограничения применения

• Не подходит для кабелей с диаметром менее 70 мм - возможен люфт и недостаточная фиксация
• Не предназначен для многокабельных групп - максимальное количество кабелей: один
• Запрещается использовать в качестве опоры для тяжёлых трубопроводов или оборудования
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Фиксация силового кабеля 3x95 мм2 на профильной рейке в цехе металлургического завода
• Удерживание сигнального кабеля управления на рейке внутри распределительного щита АСУ ТП
• Крепление кабеля питания к промышленному конвейеру с высокой вибрацией

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 70–76 мм
• При использовании в сырых помещениях дополнительно контролируйте состояние покрытия каждые 6–12 месяцев
• Не перетягивайте винт - избыточное усилие деформирует пластину и повреждает изоляцию кабеля
• Для комплектации всей системы используйте другие элементы серии VBS: переходники, кронштейны и крепёжные планки от OBO BETTERMANN
• Артикул 1156136 совпадает с номером 2056 M 76 FT - при заказе можно указывать любой из них
