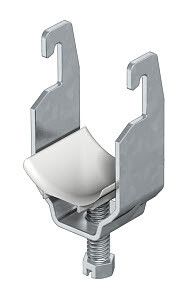

Скоба зажимная U-образ. d70-76мм 2056U 76 FT гор. оцинк. OBO 1175769 Bettermann

Скоба U-образная 70–76 мм оцинкованная от OBO BETTERMANN (арт. 2056U 76 FT) предназначена для надежного крепления одиночных кабелей в кабеленесущих системах на профильных рейках. Комбинирует прочную металлическую основу с безопасной пластиковой прижимной пластиной.

Назначение и область применения

Скоба используется для фиксации одного кабеля в системах управления проводкой - например, на профильных рейках в распределительных щитах, на технологических трубопроводах или в промышленных корпусах. Подходит для любых условий, где требуется удерживать кабель без повреждений изоляции и обеспечить долговечность крепления.

Технические характеристики

• Диапазон зажима: 70–76 мм - позволяет фиксировать кабели с внешним диаметром в этом интервале;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже во влажных средах;
• Покрытие: горячий цинк - более стойкий, чем электроосаждённый, подходит для агрессивных условий;
• Прижимная пластина: полипропилен, без галогенов - не выделяет токсичных веществ при нагреве, соответствует требованиям безопасности;
• Цвет пластины: светло-серый RAL 7035 - совместим с большинством промышленных решений;
• Максимальное количество кабелей: один - не предназначен для группового крепления;
• Артикулы: 2056U 76 FT, 1175769.

Совместимость и монтаж

Скоба U-образная 70–76 мм оцинкованная совместима с профильными рейками типа C с шириной шлица 18 мм и 22 мм. Также подходит для установки на плоские, угловые и U-образные профили толщиной от 4 до 12 мм. Монтаж осуществляется путём вставки кронштейна в шлиц рейки и затяжки винта. Для надёжности рекомендуется использовать стандартные инструменты - отвертки или ключи с моментом до 2 Нм.

Безопасность и стандарты

Пластиковая часть не содержит галогенов - соответствует нормам пожарной безопасности IEC 60754-1/2. Горячее цинкование обеспечивает соответствие требованиям DIN EN ISO 1461. Продукт сертифицирован как часть системы VBS от OBO BETTERMANN.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен в условиях повышенной влажности или химической активности;
• Пластиковая пластина предотвращает перетирание изоляции кабеля - снижает риск аварий;
• Простота монтажа - не требует специальных инструментов или подготовки поверхности;
• Совместимость с несколькими типами профилей - универсальное решение для различных проектов;
• Экологическая безопасность - материал пластины не выделяет опасных паров при возгорании.

Ограничения применения

• Не предназначена для крепления нескольких кабелей одновременно - максимальное количество - один;
• Не рекомендовано использование вне помещений без защиты от прямого УФ-излучения - пластик может терять эластичность;
• Запрещено применять при температуре ниже –20 C и выше +80 C - возможна потеря герметичности и деформация пластины;
• Не подходит для силовых кабелей с высокой механической нагрузкой - только для слаботочных и сигнальных линий в рамках допустимого диапазона зажима.

Примеры использования

• Крепление контрольных кабелей на профильных рейках внутри распределительных щитов;
• Фиксация сигналов от датчиков на технологическом оборудовании с металлическими рамами;
• Укладка кабелей связи в промышленных корпусах с U-профилем;
• Интеграция в системы автоматизации на заводах, где важна чистота и безопасность материалов.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 70–76 мм; слишком маленький кабель будет болтаться, слишком большой - повредит изоляцию;
• При использовании на тонких профилях (4–6 мм) убедитесь, что винт полностью зафиксирован - недостаточная затяжка снижает надёжность;
• Не используйте скобу как опору для веса кабеля - она служит только для фиксации, а не для несущей функции;
• При замене старых креплений - можно комбинировать с другими элементами серии VBS от OBO BETTERMANN для единой системы;
• Храните в сухом месте - хотя покрытие устойчиво, длительное воздействие влаги может вызвать оседание солей на поверхности.
