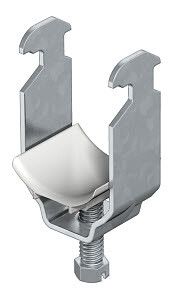

Скоба зажимная U-образ. d8-12мм 2056 12 FT гор. оцинк. (уп.100шт) OBO 1160125 Bettermann

Скоба U-образная 8–12 мм оцинкованная от OBO BETTERMANN - надёжный элемент кабеленесущих систем, предназначенный для фиксации одиночного кабеля на профильной рейке. Артикул 2056 12 FT обеспечивает совместимость с популярными системами VBS.

Назначение и область применения

Скоба U-образная 8–12 мм оцинкованная используется для крепления одного силового или управляющего кабеля к профильной рейке в кабеленесущих системах. Применяется в промышленных объектах, распределительных щитах, на производственных линиях и в помещениях с высокими требованиями к долговечности и безопасности.

Технические характеристики

• Диапазон зажима: 8–12 мм - подходит для кабелей с внешним диаметром в этом пределе
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Покрытие: горячий цинк - более толстый и прочный слой, чем электроцинкование
• Прижимная пластина: полипропилен - не проводит ток, не выделяет галогены при нагреве
• Цвет: светло-серый RAL 7035 - соответствует стандартному цвету металлических компонентов OBO
• Артикулы: 2056 12 FT / 1160125

Совместимость и монтаж

Скоба U-образная 8–12 мм оцинкованная совместима исключительно с C-образными профильными рейками, имеющими шлиц шириной 16–17 мм. Монтаж осуществляется путём вставки основания скобы в шлиц рейки до щелчка - фиксация происходит за счёт упругости материала. Винт затягивается отверткой для плотного прижатия кабеля к пластине. Лоток в составе позволяет легко направить кабель и предотвратить перегиб.

Безопасность и стандарты

Изделие изготовлено без галогенов - при возгорании не выделяет токсичных газов, что соответствует требованиям пожарной безопасности для помещений с людьми. Соответствует нормам для кабеленесущих систем в промышленном исполнении. Горячее цинкование повышает срок службы в условиях повышенной влажности и химической активности.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - служит дольше, чем аналоги с электроцинком
• Полипропиленовая пластина не повреждает изоляцию кабеля и не создаёт точек перегрева
• Фиксация без дополнительных крепёжных элементов - экономит время при монтаже
• Лоток в конструкции снижает риск механического повреждения кабеля при укладке
• Совместимость с сериями VBS от OBO BETTERMANN - возможность сборки единой системы

Ограничения применения

• Не подходит для кабелей диаметром менее 8 мм или более 12 мм - возможен проскальзывание или деформация
• Работает только с профилем шириной 16–17 мм - несовместима с другими типами реек (например, DIN-рейки или круглые трубы)
• Не предназначен для многокабельного крепления - максимальное количество - один кабель
• Не рассчитана на нагрузки выше веса одного кабеля - не использовать как опору для труб или оборудования

Примеры использования

• Крепление кабелей управления к профильным рейкам внутри распределительных щитов
• Фиксация силовых кабелей на линиях конвейеров в пищевой промышленности
• Упорядочивание кабелей в технологических коридорах заводов с высокой влажностью
• Монтаж в системах автоматизации, где важна безопасность при пожаре (безгалогеновое покрытие)

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 8–12 мм
• Затягивайте винт до упора, но без усилия - переизбыток момента может треснуть полипропиленовую пластину
• Используйте эту скобу только с оригинальными профильными рейками OBO Bettermann или аналогами с точным соблюдением ширины шлица 16–17 мм
• Для длинных участков рекомендуется шаг крепления 600–800 мм - этого достаточно для равномерного распределения нагрузки
• Скоба U-образная 8–12 мм оцинкованная - часть серии VBS; её можно комбинировать с другими элементами этой же серии для унифицированной системы
