Скоба зажимная U-образ. d90-100мм 2056 100 FT гор. оцинк. OBO 1160990 Bettermann

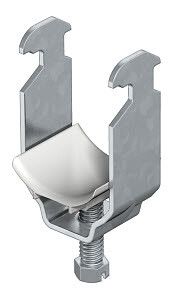

Скоба U-образная 90–100 мм оцинкованная от OBO BETTERMANN (арт. 2056 100 FT) предназначена для фиксации одиночного силового или управляющего кабеля на профильной рейке в кабеленесущих системах. Конструкция обеспечивает надёжное крепление с учётом допустимых нагрузок и соответствует требованиям безопасности для промышленных объектов.

Назначение и область применения

Скоба U-образная 90–100 мм оцинкованная используется для крепления одного кабеля к профильным рейкам в кабеленесущих системах. Применяется в промышленных установках: на станках, конвейерах, распределительных щитах, в транспорте и энергетике. Подходит для сред с высокой влажностью, запылённостью и агрессивными условиями благодаря защите от коррозии.

Технические характеристики

• Диапазон зажима: 90–100 мм - позволяет фиксировать кабели с внешним диаметром до 100 мм;
• Материал: сталь с горячим цинкованием - повышает долговечность и устойчивость к коррозии;
• Покрытие: горячий цинк - формирует прочный антикоррозийный слой, отличается от электроосаждённого покрытия по толщине и адгезии;
• Прижимная пластина: из полипропилена - предотвращает повреждение изоляции кабеля, не содержит галогенов;
• Цвет: светло-серый RAL 7035 - совместим с цветовой схемой большинства металлических кабельных систем;
• Максимальное количество кабелей: 1 - рассчитана исключительно на один проводник;
• Артикулы: 2056 100 FT, 1160990 - соответствуют каталогу OBO BETTERMANN.

Совместимость и монтаж

Скоба U-образная 90–100 мм оцинкованная совместима только с C-образными профильными рейками, имеющими шлиц шириной 16–17 мм. Монтаж осуществляется путём вставки скобы в шлиц рейки и затяжки винта. Для правильной установки необходимо:

• Убедиться, что ширина шлица рейки находится в указанном диапазоне - иначе скоба будет болтаться или не войдёт;
• Не перетягивать винт - это может деформировать полипропиленовую пластину и повредить кабель;
• Использовать только оригинальные винты от OBO BETTERMANN - другие комплектующие могут не обеспечить нужную плотность посадки.

Безопасность и стандарты

Скоба выполнена из материалов без галогенов, что снижает выделение токсичных газов при возгорании. Соответствует требованиям EN 61537 для кабеленесущих систем. Горячее цинкование соответствует ISO 1461. Продукт сертифицирован для использования в промышленных условиях согласно нормам IEC 60884.

Преимущества

• Высокая механическая прочность - стальная основа выдерживает значительные нагрузки и вибрации;
• Защита от коррозии - горячее цинкование служит в 2–3 раза дольше, чем холодное цинкование;
• Щадящее крепление - полипропиленовая пластина не повреждает изоляцию кабеля даже при температурных колебаниях;
• Простота монтажа - не требует специальных инструментов, фиксируется одним движением;
• Экологическая безопасность - отсутствие галогенов делает её подходящей для закрытых помещений и мест с повышенными требованиями к пожарной безопасности.

Ограничения применения

• Не применяется для многокабельных систем - рассчитана только на один кабель;
• Не подходит для крепления к трубам, стенам или деревянным поверхностям - работает только с профильными рейками;
• Запрещено использовать при температурах ниже –30 C и выше +80 C - материал пластины теряет эластичность;
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или химически активных паров (например, хлора, серной кислоты).

Примеры использования

• Фиксация силового кабеля 3x95 мм2 на профильной рейке внутри распределительного щита на заводе;
• Крепление сигнального кабеля управления к рейке в автоматизированной линии на пищевом производстве;
• Установка в кабельных каналах на железнодорожных станциях, где важна устойчивость к влаге и пыли.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше 100 мм, чтобы скоба могла его надёжно зажать;
• Если кабель имеет жёсткую броню, используйте дополнительную прокладку между пластиной и оболочкой - это продлит срок службы;
• При замене старых скоб - выбирайте аналогичную модель (2056 100 FT), так как изменения в дизайне профильных реек могут сделать старые элементы несовместимыми;
• Храните в сухом месте - хотя покрытие устойчиво к коррозии, длительное воздействие воды может вызвать оседание белого налёта на поверхности (это не влияет на функциональность).
