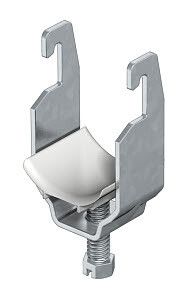

Скоба зажимная U-образ. d90-100мм 2056U 100 FT OBO 1175998 Bettermann

Скоба U-образная 90–100 мм оцинкованная OBO BETTERMANN (арт. 2056U 100 FT) предназначена для надёжного крепления одиночных кабелей в кабеленесущих системах на профильных рейках. Её конструкция сочетает прочную сталь с антикоррозийным покрытием и безопасный полипропиленовый элемент, что делает её подходящей для промышленной и коммерческой автоматизации.

Назначение и область применения

Скоба U-образная 90–100 мм оцинкованная используется для фиксации одного кабеля в системах кабелепровода. Подходит для установки на профильные рейки в распределительных щитах, на стендах оборудования, в конвейерных линиях и других местах, где требуется упорядоченная маршрутизация проводов. Применяется там, где важны долговечность, химическая инертность и соответствие требованиям безопасности.

Технические характеристики

• Диапазон зажима: 90–100 мм - позволяет фиксировать кабели с внешним диаметром до 100 мм;
• Материал корпуса: сталь с горячим цинкованием - обеспечивает высокую механическую прочность и защиту от коррозии;
• Покрытие: горячий цинк - устойчиво к воздействию влаги, агрессивных сред и перепадов температур;
• Прижимная пластина: полипропилен, без галогенов - не выделяет токсичных веществ при нагреве, соответствует экологическим нормам, цвет RAL 7035 (светло-серый);
• Способ монтажа: крепление через профильную рейку - совместима с C-профилем шириной шлица 18 и 22 мм, а также с плоскими, угловыми и U-образными профилями толщиной 4–12 мм;
• Максимальное количество кабелей: 1 - рассчитана исключительно на один проводник;
• Артикул производителя: 2056U 100 FT.

Совместимость и монтаж

Скоба U-образная 90–100 мм оцинкованная OBO BETTERMANN монтируется на профильные рейки без дополнительных крепёжных элементов. Устанавливается путём защёлкивания в шлиц профиля - достаточно вставить скобу и слегка надавить, чтобы она плотно фиксировалась. Для регулировки натяжения используется винт с головкой под крестовую отвертку. Гарантированная совместимость с профилями серии VBS, а также с аналогичными решениями других производителей, имеющими те же геометрические параметры.

Безопасность и стандарты

Пластиковая прижимная пластина не содержит галогенов, что соответствует требованиям IEC 60754-1/2 и EN 50267-2-1 - снижает риск образования токсичных газов при возгорании. Материалы сертифицированы для использования в закрытых помещениях, в том числе в медицинских учреждениях, образовательных и промышленных объектах с повышенными требованиями к пожарной безопасности.

Преимущества

• Универсальная совместимость с большинством типов профилей - экономит время при сборке;
• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы более 15 лет даже во влажной среде;
• Экологически безопасный материал пластины - допустимо применение в чувствительных зонах;
• Простота монтажа - не требует сверления, болтов или специальных инструментов;
• Чётко ограниченный диапазон зажима - предотвращает перегрузку и повреждение кабеля.

Ограничения применения

• Не предназначен для многокабельного крепления - каждая скоба работает только с одним кабелем;
• Запрещено использовать для кабелей с внешним диаметром менее 90 мм - возможен люфт и недостаточная фиксация;
• Не рекомендовано применение вне помещений без защиты от прямого UV-излучения - полипропилен со временем теряет эластичность;
• Не подходит для силовых кабелей с высокой нагрузкой, если они не имеют жесткой бронированной оболочки - риск деформации при вибрации.

Примеры использования

• Фиксация сигнальных кабелей на C-рейках внутри шкафа управления станка;
• Укладка Ethernet-кабелей в серверной комнате на потолочных профилях;
• Крепление контрольных проводов на конвейерной линии с металлическими рамами;
• Интеграция в систему VBS от OBO BETTERMANN для организации внутренней трассировки в промышленных щитах.

Практические советы

• Перед монтажом проверьте толщину профиля - должна находиться в диапазоне 4–12 мм; слишком тонкий или толстый профиль не позволит надёжно зафиксировать скобу;
• Не затягивайте винт с избыточным усилием - это может повредить изоляцию кабеля или растрескать пластиковую пластину;
• Если кабель имеет мягкую оболочку (например, PVC), используйте дополнительную защиту в виде трубки или рукава - скоба не компенсирует механические нагрузки;
• Для удобства сборки можно заранее подготовить набор скоб с шагом 300–500 мм - так достигается равномерное распределение нагрузки;
• Артикул 2056U 100 FT часто заменяют на аналоги с другими номерами - всегда сверьтесь с каталогом OBO BETTERMANN, чтобы избежать несовместимости.
