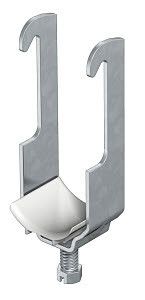

Скоба зажимная U-образ. d16-22мм 2056W 22 FT для углового профиля OBO 1180223 Bettermann

Скоба U-образная для углового профиля 16–22 мм, оцинкованная от OBO BETTERMANN (арт. 2056W 22 FT) предназначена для надёжного крепления кабеленесущих систем на угловых профилях. Прочная стальная конструкция с горячим цинком и полипропиленовой пластиной обеспечивает долговечность и безопасную эксплуатацию в промышленных условиях.

Назначение и область применения

Скоба используется для фиксации кабельных каналов, лотков и труб на угловых профилях шириной 40 мм. Подходит для сборки кабеленесущих систем в помещениях с высокими требованиями к безопасности - например, на производствах, в офисах, серверных и объектах ЖКХ. Учитывайте, что скоба рассчитана на один кабель или одну трубу диаметром до 20 мм.

Технические характеристики

• Тип изделия: U-образная скoba
• Диапазон зажима: 16–22 мм - позволяет фиксировать профили и трубы в этом размерном ряду
• Материал корпуса: сталь с горячим цинкованием - устойчивость к коррозии даже во влажной среде
• Прижимная пластина: полипропилен, безгалогенный - не выделяет токсичных веществ при нагреве
• Цвет пластины: светло-серый RAL 7035
• Максимальное количество кабелей: 1
• Размер профиля: совместима с угловым профилем длиной стороны 40 мм
• Артикулы: 2056W 22 FT / 1180223

Совместимость и монтаж

Скоба устанавливается на угловой профиль с помощью болта, входящего в комплект. Профиль должен иметь сторону 40 мм - иначе скоба не будет плотно прилегать. Монтаж выполняется вручную: скоба надевается на профиль, затем затягивается болтом до упора прижимной пластины. Нет необходимости в сверлении или дополнительных крепёжах. Для удобства работы рекомендуется использовать шестигранник или отвертку подходящего размера.

Безопасность и стандарты

Изделие соответствует требованиям к материалам без галогенов - при возгорании не выделяет едких паров хлора или брома. Это важно для помещений с ограниченной вентиляцией и мест массового скопления людей. Горячее цинкование обеспечивает соответствие нормам защиты от коррозии в соответствии с DIN EN ISO 1461.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Защита от коррозии за счёт горячего цинка - срок службы увеличен на 5–10 лет по сравнению с обычным покрытием
• Полипропиленовая пластина предотвращает повреждение поверхности профиля и снижает уровень шума при вибрации
• Не требует специального инструмента для установки
• Совместима с системами VBS от OBO BETTERMANN - легко интегрируется в существующую инфраструктуру

Ограничения применения

• Не применяется для нагрузок выше одной трубы/кабеля диаметром 20 мм - перегрузка вызывает деформацию
• Не предназначен для наружной эксплуатации под прямыми осадками - хотя цинк защищает металл, длительный контакт с водой может снизить срок службы
• Не совместим с профилями менее 16 мм или более 22 мм по внутреннему размеру - требуется точное соответствие
• Не используется для крепления силовых кабелей с внешним диаметром больше 20 мм - риск проскальзывания и повреждения изоляции

Примеры использования

• Фиксация кабельного лотка на угловом профиле в цеху с высокой влажностью
• Закрепление сигнальных проводов на раме оборудования в пищевой промышленности
• Монтаж сетевых кабелей внутри распределительных щитов с металлическими направляющими
• Установка на профиль в серверной комнате для организации кабельных трасс без сверления стен

Практические советы

• Перед монтажом проверьте внутренний размер углового профиля - он должен точно попадать в диапазон 16–22 мм
• Не переусердствуйте при затяжке болта - перетянутая пластина может растреснуть
• Если профиль имеет острые края, перед установкой слегка зашлифуйте их - это продлит жизнь полипропиленовой пластине
• Для многократных демонтажей используйте смазку на резьбе болта - это сохранит целостность резьбового соединения
• Скоба OBO BETTERMANN 2056W 22 FT идеально сочетается с другими элементами серии VBS - планируйте всю систему заранее
