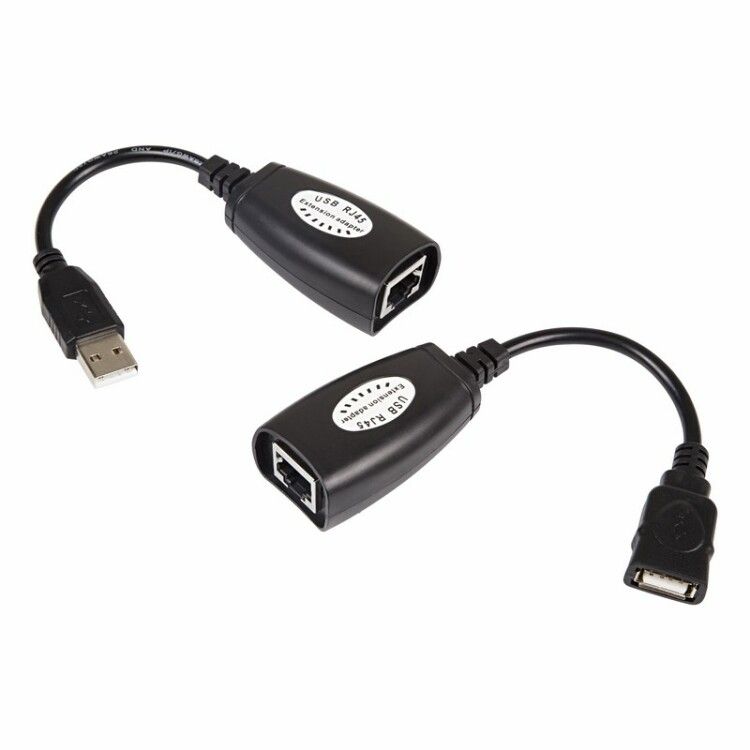

Удлинитель USB по витой паре (8p8c), REXANT - 18-1176 MEET

Удлинитель USB по витой паре (8p8c) REXANT - это активный переходник, который продлевает расстояние между USB-устройством и компьютером до 45 метров с использованием стандартной витой пары. Устройство питается от USB-порта, не требует внешнего источника энергии и совместимо с большинством периферийных устройств. Артикулы etm18-1176 и 18-1176 соответствуют одной модели.

Назначение и область применения

Удлинитель USB по витой паре (8p8c) REXANT предназначен для удалённого подключения USB-устройств через сетевой кабель категории Cat5e или выше. Он решает задачу, когда устройство нельзя расположить рядом с компьютером из-за физического расстояния или условий монтажа.

• Подходит для подключения: веб-камер, 3G/4G-модемов, принтеров, сканеров, флеш-накопителей, клавиатур, мышей, интерактивных досок и приставок.
• Идеален для установки в офисах, на производстве, в системах видеонаблюдения, где требуется вынос устройства за пределы рабочего стола.
• Работает с USB 1.1 и USB 2.0 - не поддерживает USB 3.0 и более высокие версии.

Технические характеристики

• Тип разъёма 1: USB-A (штекер)
• Тип разъёма 2: RJ-45 (розетка) - два разъёма на кабеле: один RJ-45 на конце, второй - на другом конце (RJ-45 гнездо / USB-A гнездо)
• Напряжение: 5 В постоянного тока
• Номинальный ток: 1 А - максимальная нагрузка, не превышать!
• Длина кабеля: 0,1 м - это длина самого удлинителя, а не расстояние передачи; реальная дальность связи - до 45 м за счёт внешней витой пары
• Максимальная дистанция передачи: до 45 метров (при использовании качественного Ethernet-кабеля Cat5e/Cat6)
• Стандарт передачи данных: USB 1.1 / USB 2.0 (до 480 Мбит/с)
• Цвет: черный
• Оболочка: ПВХ (PVC) - устойчива к механическому воздействию, не горюча
• Питание: от USB-порта, без внешнего адаптера

Совместимость и монтаж

Удлинитель USB по витой паре (8p8c) REXANT состоит из двух частей: один конец имеет USB-A штекер, другой - RJ-45. Между ними расположен активный контроллер, обеспечивающий усиление сигнала. Для работы необходимо:

• Подключить USB-штекер к компьютеру или зарядному устройству (не менее 1 А выходного тока).
• Запитать вторую сторону - RJ-45 - через стандартный Ethernet-кабель (Cat5e или лучше) к аналогичному приемному устройству (например, кабелю с RJ-45 на одном конце и USB-A на другом).
• Не используйте кабели с поврежденными жилами, плохой экранировкой или длиной свыше 45 м - сигнал будет теряться.
• Постарайтесь прокладывать кабель отдельно от силовых проводов - чтобы минимизировать помехи.

Безопасность и стандарты

Удлинитель USB по витой паре (8p8c) REXANT не имеет сертификатов, указанных в данных. Однако он работает в рамках стандартов USB 1.1/2.0 и не содержит компонентов, создающих повышенную опасность. Применяйте в помещениях с нормальной температурой и влажностью. Не допускайте попадания воды внутрь разъёмов - IP-защита не предусмотрена.

Преимущества

• Не требует внешнего блока питания - всё питание берётся из USB-порта.
• Дальность до 45 м - значительно больше, чем у обычных пассивных USB-удлинителей (обычно максимум 5–10 м).
• Использует уже существующую инфраструктуру - витую пару, которая есть во многих зданиях.
• Простота монтажа: достаточно подключить кабель как обычный Ethernet.
• Защита от скачков напряжения внутри устройства - стабилизация на выходе обеспечивает надёжную работу чувствительной периферии.

Ограничения применения

• Не поддерживает USB 3.0 и выше - скорость передачи ограничена 480 Мбит/с, не годится для быстродействующих SSD-накопителей или камер высокого разрешения.
• Максимальный ток - 1 А. Подключение мощных устройств (например, внешних HDD без собственного питания) может вызвать перегрузку и отключение порта.
• Не работает с устройствами, требующими более 5 В или >1 А - например, некоторые принтеры, Wi-Fi репитеры, камеры PoE.
• Не предназначено для уличного использования - отсутствует защита от влаги и пыли.
• Эффективность снижается при использовании некачественных или старых Ethernet-кабелей (особенно Cat3 или повреждённых).

Примеры использования

• На производственной линии: веб-камера для контроля сборки установлена на потолке, а компьютер - в операторской комнате на расстоянии 40 м.
• В образовательном центре: интерактивная доска подключена к ПК через существующую LAN-проводку, без прокладки новых кабелей.
• В офисе: клавиатура и мышь находятся у сотрудника за стеной, а ПК - в соседнем помещении.
• В системе безопасности: 3G-модем установлен на крыше здания, а маршрутизатор - внутри, связь осуществляется через витую пару.

Практические советы

• Выбирайте Ethernet-кабель с медными жилами (не алюминием) и экранированием (STP или FTP) - это повысит стабильность сигнала.
• Проверьте, хватает ли мощности USB-порта вашего компьютера: если устройство не определяется, попробуйте подключить его к другому порту или к USB-хабу с внешним питанием.
• Не соединяйте несколько таких удлинителей последовательно - это нарушит стабилизацию и приведёт к отказу.
• Если планируете долгосрочную эксплуатацию - закрепите кабель в кабель-каналах, чтобы избежать перегибов и механических повреждений.
• При первом подключении проверьте, определяется ли устройство в системе - иногда требуется переустановка драйверов.
