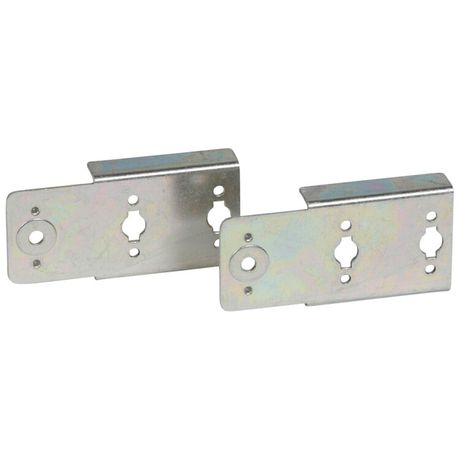

Переходник НШ 400 - 037314 Legrand

Переходник НШ 400 от Legrand Euro - это компактный металлический переходной элемент, предназначенный для надёжного соединения шинных проводников в распределительных устройствах. Артикул 037314 из серии XL3 обеспечивает передачу тока до 400 А в системах с трёхполюсным подключением, устанавливается на крепёжный профиль и применяется там, где требуется плотная механическая фиксация без лишних элементов.

Назначение и область применения

Переходник НШ 400 используется для создания электрического контакта между шиной и кабельными выводами в силовых щитах. Он позволяет заменить громоздкие перемычки, снижает число точек соединений и повышает надёжность цепи. Применяется в распределительных устройствах средней и большой мощности: промышленных щитах, станциях автоматизации, системах питания оборудования с высокими нагрузками.

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать длительную работу при максимальной нагрузке без перегрева;
• Количество полюсов: 3 - предназначен для трёхфазных сетей переменного тока;
• Исполнение: крепёжный профиль - монтируется на DIN-рейку стандартной ширины 35 мм;
• Материал: металл - обеспечивает прочность, теплопроводность и долговечность;
• Габаритные размеры: 102×17×0 мм - плоская форма без выступов, занимает минимум места внутри шита;
• Цвет: серый - соответствует цветовой гамме изделий Legrand для единообразия сборки.

Совместимость и монтаж

Переходник НШ 400 совместим с шинами и контактами серии XL3 от Legrand. Установка происходит путём защёлкивания на DIN-рейку - никаких инструментов не требуется. Для подключения кабеля используются болтовые зажимы, расположенные сверху. Каждый полюс имеет отдельный зажим, что исключает риск перекрестного замыкания. Посадочная площадка рассчитана на жилы сечением до 95 мм2. Перед установкой проверьте соответствие размеров зажимов и сечения кабеля.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных устройств в распределительных системах. Материалы не поддерживают горение, рабочий температурный диапазон - от -25C до +70C. Отсутствуют открытые токоведущие части после установки - безопасно при обслуживании.

Преимущества

• Высокая плотность контакта благодаря металлической основе - снижает переходное сопротивление и нагрев;
• Удобство монтажа на DIN-рейку - экономит время при сборке шитов;
• Плоская форма (толщина 0 мм) - не создаёт препятствий для соседних модулей;
• Стандартная серая окраска - легко интегрируется в единую систему Legrand XL3;
• Отсутствие пластиковых деталей - увеличивает срок службы в агрессивных условиях.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды или химически активных сред - не имеет защиты IP;
• Не рекомендован для частых операций подключения/отключения - не является коммутационным аппаратом;
• Работает только в статичных системах - не подходит для мобильных или вибрационных установок без дополнительной фиксации;
• Требует предварительной подготовки кабелей - жилы должны быть зачищены и иметь правильную форму наконечника.

Примеры использования

• Подключение входных кабелей 3×95 мм2 к главной шине в промышленном щите управления;
• Замена медных перемычек в распределительном щите на заводе;
• Объединение трёх фаз в системе бесперебойного питания (UPS);
• Формирование распределительной шины в центре управления насосной станцией.

Практические советы

• Проверяйте момент затяжки болтов - переусердствовать нельзя, чтобы не повредить контактную поверхность;
• Используйте только подходящие наконечники (например, ГПЛ или ГЛО) сечением до 95 мм2;
• При установке нескольких переходников НШ 400 соблюдайте минимальный интервал между ними - не менее 10 мм для теплоотвода;
• Артикул 037314 - это часть серии XL3; если нужна совместимость с другими элементами, выбирайте продукцию того же семейства;
• После монтажа проведите термографический контроль - наличие перегрева указывает на плохой контакт или неверный выбор сечения кабеля.
