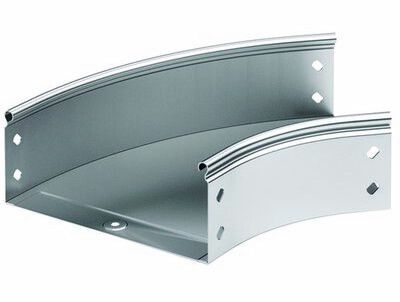

Угол CPO 45 горизонтальный 45° 200х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36103KHDZ DKC ДКС

Угол CPO 45 горизонтальный 45 градусов 200х100 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный - это элемент системы S5 Combitech от DKC, предназначен для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря прочному горячеоцинкованному покрытию и готовому комплекту крепежа, этот угол легко интегрируется в сложные маршруты прокладки кабелей на объектах с высокими требованиями к долговечности.

Назначение и область применения

Угол CPO 45 горизонтальный 45 градусов 200х100 используется для создания поворотов в горизонтальных участках кабельных трасс системы S5 Combitech. Подходит для прокладки силовых, сигнальных и управляющих кабелей в помещениях и на открытых площадках. Применяется в промышленных зонах, на заводах, в энергообъектах, в системах автоматизации и на транспорте - особенно там, где требуется надежная защита от коррозии и возможность быстрого сбора конструкций.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых изгибов, снижая механическую нагрузку на кабели;
• Размеры: ширина 200 мм, высота 100 мм - совместим с лотками того же формата системы S5 Combitech;
• Толщина материала: 0,8 мм - обеспечивает достаточную жесткость при сохранении легкости;
• Внутренний радиус изгиба: 150 мм - гарантирует безопасный проход кабелей без перегибов и повреждений изоляции;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах (высокая влажность, солевой туман);
• Перфорированные боковые стенки и основание - обеспечивают удобство фиксации кронштейнов, болтов и других крепежных элементов;
• Цвет: серый - соответствует стандартному цвету всей серии S5 Combitech;
• Огнестойкость: да - материал не поддерживает горение, что важно для соблюдения норм пожарной безопасности;
• Исполнение изгиба: плавный - исключает острые кромки, снижает риск повреждения кабелей при протяжке.

Совместимость и монтаж

Угол CPO 45 горизонтальный 45 градусов 200х100 полностью совместим с другими элементами системы S5 Combitech от DKC - лотками, крышками, переходниками и крепежом. Комплект включает соединительные пластины и крепежные элементы - достаточно просто выровнять его с соседними лотками и закрепить болтами через перфорацию. Монтаж выполняется без сварки: все соединения выполнены на болтах, что ускоряет сборку и позволяет проводить демонтаж без потери целостности конструкции. Учитывайте, что внутренний радиус 150 мм требует свободного места для протяжки кабелей большего диаметра - проверьте минимальный допустимый радиус изгиба ваших кабелей перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии, характерным для промышленных систем кабельной организации. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает срок службы более 25 лет в условиях умеренного климата. Серия S5 Combitech спроектирована с учетом рекомендаций IEC 61537 для кабельных лотков.

Преимущества

• Готовый комплект крепежа - экономит время на подготовку монтажа;
• Горячее цинкование - максимальная защита от ржавчины, особенно важна для помещений с высокой влажностью или наружных установок;
• Плавный изгиб и перфорация - минимизируют риск повреждения кабелей при прокладке и упрощают фиксацию;
• Огнестойкость - соответствие нормам безопасности на промышленных объектах;
• Единая система S5 Combitech - все элементы взаимозаменяемы и стандартизованы, что снижает вероятность ошибок при сборке.

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте другие типы углов для изменения направления вверх/вниз;
• Не рассчитан на механические нагрузки выше массы заполненных лотков - не применяйте как несущую конструкцию вне системы;
• Не следует использовать в средах с постоянным воздействием кислот или щелочей - хотя цинк устойчив к солевому туману и влаге, он не выдерживает химически активные жидкости;
• При использовании кабелей с большим внешним диаметром (> 40–50 мм) возможна трудность протяжки - проверьте соответствие радиуса изгиба и диаметра кабеля.

Примеры использования

• На производстве: поворот трассы вокруг оборудования на конвейере;
• В распределительном пункте: изменение направления кабелей между рядами шкафов;
• На складе: прокладка трассы вдоль стен с выходом к точкам питания под углом;
• На морском терминале: использование в условиях солевого тумана благодаря защите горячим цинком;
• В АЭС или ХПЗ: где требуется сочетание огнестойкости и длительной коррозионной стойкости.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность угла была чистой - частицы цинка или грязь могут повредить изоляцию кабелей при протяжке;
• Используйте только комплектные соединительные пластины - они точно совпадают по форме и отверстиям с этим углом;
• При необходимости удлинения трассы - комбинируйте несколько углов CPO 45, но помните: каждый поворот увеличивает усилие на кабель при затяжке;
• Для наружных установок дополнительно контролируйте герметичность стыков - даже с хорошим цинком влага может попасть в зазоры;
• Артикул 36103khdz - всегда указывайте его при заказе запчастей, так как аналоги от других производителей могут иметь другую форму перфорации или радиус изгиба.
