Угол CPO 45 горизонтальный 45° 600х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36107K DKC ДКС

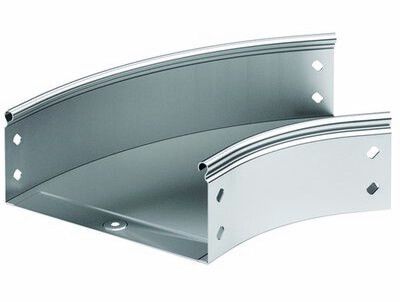

Угол горизонтальный 45 градусов 600х100 CPO 45 в комплекте с крепежными элементами и соединительными пластинами - это элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Благодаря плавному изгибу и готовому комплекту крепежа, он ускоряет сборку сложных маршрутов без дополнительных доработок.

Назначение и область применения

Этот угол используется для формирования поворотов в кабельных трассах систем S5 Combitech, когда необходимо изменить направление проводки на 45° в горизонтальной плоскости. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных объектах, цехах, распределительных пунктах, автоматизированных линиях и серверных помещениях. Особенно эффективен там, где требуется сохранить компактность трассы и минимизировать число стыков.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 600 мм, высота 100 мм
• Внутренний радиус изгиба: 150 мм
• Толщина материала: 0,8 мм
• Материал: оцинкованная сталь (горячее цинкование по методу Сендзимира)
• Исполнение: с плавным изгибом, перфорированная боковая стенка и перфорированное основание
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Исполнение: с соединительным разъемом

Совместимость и монтаж

Угол горизонтальный 45 градусов 600х100 CPO 45 совместим исключительно с другими элементами системы S5 Combitech от DKC. Монтаж выполняется с использованием входящих в комплект соединительных пластин и крепежных элементов - болты, гайки и шайбы уже предусмотрены, что исключает необходимость самостоятельного подбора фиксирующих деталей. Установка происходит путём плотного соединения с прямыми участками трассы через перфорацию; зазор между элементами минимальный, что обеспечивает целостность кабельного канала. Для точного выравнивания рекомендуется использовать уровень при установке нескольких последовательных поворотов.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с огнестойкостью, соответствующей нормам для промышленных кабельных систем. Защитное покрытие - горячее цинкование по методу Сендзимира - гарантирует долговечную коррозионную стойкость даже в условиях повышенной влажности. Перфорация позволяет легко выполнять заземление через крепёж, что важно для соблюдения требований ПУЭ и ГОСТ Р 50571.

Преимущества

• Готовый комплект крепежа и соединительных пластин снижает время монтажа и риск потери деталей.
• Плавный изгиб предотвращает перегиб кабелей и снижает механические напряжения на жилы.
• Перфорация на боковой стенке и основании упрощает заземление, крепление к конструкциям и прокладку ответвлений.
• Оцинкованная сталь обеспечивает срок службы более 20 лет в закрытых помещениях и до 10–15 лет во влажных средах.
• Широкодиапазонное исполнение позволяет использовать угол в различных типах трасс - от одиночных каналов до многоуровневых систем.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков и прямого UV-воздействия.
• Не совместим с системами других производителей - даже при совпадении габаритов, форма крепёжных отверстий и профиль отличаются.
• Не рассчитан на нагрузки свыше 100 кг/м² равномерно распределённой массы кабелей - превышение может вызвать деформацию.
• Запрещается применять в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей).

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе.
• Обход препятствия (вентиляционный канал, трубопровод) в серверной комнате.
• Формирование перехода между уровнями кабельных лотков в многорядной системе.
• Соединение двух параллельных трасс под углом в распределительном щите.

Практические советы

• При проектировании трассы учтите внутренний радиус 150 мм - это минимальный радиус, который можно безопасно реализовать без повреждения кабелей. Кабели с малым допустимым радиусом изгиба должны располагаться внутри этого угла.
• Перед монтажом проверьте соответствие толщины стенки лотка (0,8 мм) - все элементы системы S5 Combitech имеют одинаковый параметр, чтобы избежать люфта.
• Для длинных трасс с несколькими поворотами используйте только оригинальные соединительные пластины - сторонние детали могут не обеспечить герметичность и прочность.
• При необходимости модификации (например, просверливание новых отверстий) применяйте только инструменты для работы с оцинкованной сталью - чтобы не повредить защитное покрытие.
• Артикул 36107k всегда заказывайте в комплекте с прямыми участками того же типа - система работает только как единый комплекс.
