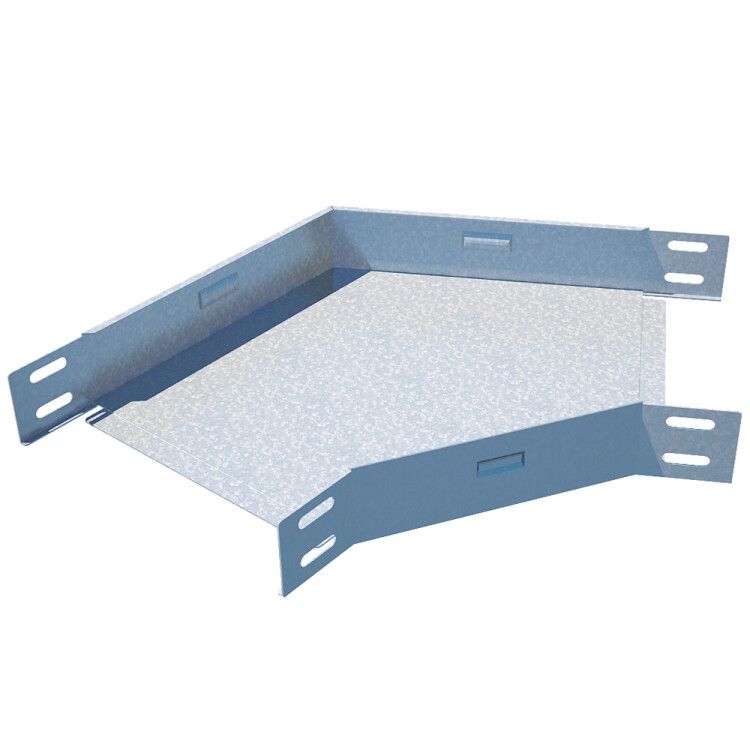

Угол горизонтальный 45 гр. 50х300 мм "ПЛЮС" HD | GLplus45-50-300 КМ-профиль PL1378 GLplus45*50*300

Угол горизонтальный 45 градусов 50х300 мм сталь 1 мм горячее цинкование от КМ-Профиля предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Этот элемент совместим с лотками серии PLUS и обеспечивает надежный переход для силовых и слаботочных проводов в условиях повышенной влажности или на открытых площадках.

Назначение и область применения

Угол горизонтальный 45 градусов 50х300 мм сталь 1 мм горячее цинкование применяется для поворотов кабельных трасс в горизонтальной плоскости. Подходит для прокладки силовых и слаботочных линий на объектах с высокой влажностью, в помещениях с низкой запыленностью, а также на открытом воздухе. Элемент идеально сочетается с металлическими лотками той же серии - шириной 300 мм и высотой борта 50 мм.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного изменения направления трассы без перегиба кабелей
• Размеры: 50 мм (высота) × 300 мм (ширина) - соответствует стандартным лоткам серии PLUS
• Толщина материала: 1 мм - достаточна для жесткости при сохранении легкости
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже в агрессивной среде
• Исполнение: с интегрированным соединителем - позволяет выполнять стыковку внахлёст без дополнительных фиксирующих деталей
• Наличие NATO-отверстий: да - обеспечивают быстрое крепление к основанию с помощью болтов или саморезов
• Цвет: серый - единый внешний вид с другими элементами серии
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: О(1,2,4) - допущено к использованию в условиях умеренного, холодного и тропического климата

Совместимость и монтаж

Угол горизонтальный 45 градусов 50х300 мм сталь 1 мм горячее цинкование совместим исключительно с лотками серии PLUS того же размера - ширина 300 мм, высота 50 мм. Соединение выполняется внахлёст: один край элемента заводится на соседнюю секцию, что гарантирует герметичность и прочность стыка. Монтаж осуществляется через предварительно просверленные NATO-отверстия - достаточно установить болты или саморезы с шагом до 600 мм. Установка возможна как на вертикальные поверхности, так и на горизонтальные конструкции.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - обеспечивает долговечную антикоррозийную защиту
• Климатическое исполнение О(1,2,4) - соответствует ГОСТ 15150-69, что подтверждает работоспособность в широком диапазоне температур и влажности
• Огнестойкость - материал не распространяет пламя и не выделяет токсичных веществ при нагреве

Преимущества

• Интегрированный соединитель снижает время монтажа - не требуются дополнительные хомуты или крепежные планки
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с электроцинкованием
• NATO-отверстия позволяют использовать универсальный крепеж - подходят любые болты M6–M8
• Чёткая геометрия и точные размеры обеспечивают плотное прилегание к смежным элементам без зазоров
• Подходит для работы в условиях постоянной влажности - например, в подвальных помещениях, на крытых эстакадах или возле водоёмов

Ограничения применения

• Не предназначена для использования в агрессивных химических средах - например, рядом с кислотными или щелочными производствами
• Не рекомендуется для монтажа в местах с частыми ударными нагрузками - требуется дополнительная защита (например, кожухи или экраны)
• Совместим только с лотками серии PLUS - не подходит для изделий других производителей или другой серии
• Не следует применять при температурах выше +60 C длительное время - риск деформации материала

Примеры использования

• Переход кабельной трассы между этажами в офисном здании через технологический канал
• Поворот линии питания на производственной линии с конвейером
• Прокладка сигнальных кабелей в системах автоматизации на открытых площадках завода
• Обводка трубопроводов или оборудования в распределительных пунктах

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса (100 мм) минимальному допустимому радиусу изгиба ваших кабелей - особенно важна эта величина для многожильных и чувствительных к перегибу проводов
• Для максимальной защиты от пыли и влаги всегда используйте крышку для угла серии PLUS - она продлевает жизнь всей системы
• При закреплении через NATO-отверстия затягивайте болты равномерно - перекос может вызвать деформацию профиля
• Если угол устанавливается на открытом воздухе, дополнительно контролируйте состояние цинкового покрытия каждые 2–3 года - при появлении белого налета (циновых продуктов) можно обработать антивандальным составом
• Артикулы pl1378, glplus45-50-300 hd и glplus45*50*300 hd - все они обозначают один и тот же продукт; выбирайте любой, удобный для заказа
