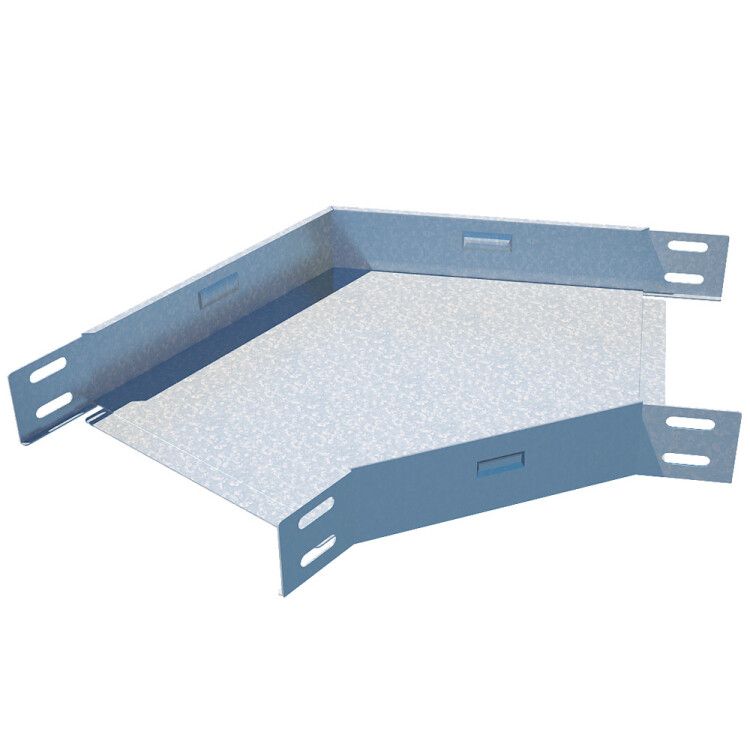

Угол горизонтальный 45 гр. 100х150 мм "ПЛЮС" HD | GLplus45-100-150 КМ-профиль PL1390

Угол горизонтальный 45 градусов 100х150 мм горячее цинкование КМ-профиль предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Изделие совместимо с лотками той же серии, обеспечивает надёжный переход для силовых и слаботочных проводов, а интегрированный соединитель и оцинкованная сталь делают его подходящим для влажных и наружных условий.

Назначение и область применения

Угол горизонтальный 45 градусов 100х150 мм горячее цинкование КМ-профиль применяется для поворотов кабельных трасс в горизонтальной плоскости. Подходит для прокладки силовых и слаботочных линий в промышленных зонах, на производствах, в распределительных щитах, на открытых площадках и в помещениях с повышенной влажностью. Идеально сочетается с металлическими лотками серии PLUS шириной 150 мм и высотой борта 100 мм.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного изменения направления трассы без перегибов кабелей
• Размеры: внутренний радиус 100 мм, высота 100 мм, ширина 150 мм - соответствует стандартным лоткам серии PLUS
• Материал: сталь оцинкованная, толщиной 1 мм - прочная, жёсткая конструкция
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже в условиях влажности и агрессивной среды
• Конструктивное исполнение: жёсткий изгиб - сохраняет форму под нагрузкой, не деформируется при монтаже
• Исполнение: с интегрированным соединителем - позволяет стыковать внахлёст с другими элементами без дополнительных фиксаторов
• NATO-отверстия: да - обеспечивают быстрое крепление к основанию болтами M6–M8
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - единый внешний вид с другими элементами серии
• Климатическое исполнение: О(1,2,4) - допущено к использованию в закрытых помещениях, на улице и в условиях умеренного климата

Совместимость и монтаж

Угол горизонтальный 45 градусов 100х150 мм горячее цинкование КМ-профиль совместим исключительно с лотками серии PLUS того же размера: 150×100 мм. Монтаж выполняется путём стыковки внахлёст - предварительно выровненные края соединяются без зазоров. Интегрированный соединитель упрощает сборку: достаточно приложить элемент к лотку и зафиксировать через NATO-отверстия. Рекомендуется использовать болты класса прочности 4.8 и выше. Установка возможна на вертикальные и горизонтальные поверхности - кронштейны, стены, потолки.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует долговечную антикоррозийную защиту
• Климатическое исполнение О(1,2,4) - соответствует ГОСТ 15150-69, что подтверждает работоспособность в условиях температур от −40C до +40C и относительной влажности до 95%
• Огнестойкость - изделие не распространяет горение, не выделяет токсичных веществ при нагреве

Преимущества

• Интегрированный соединитель снижает время монтажа на 30–40% - не требуются дополнительные крепёжные детали
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с холодным цинкованием
• Жёсткий изгиб обеспечивает точное соблюдение геометрии трассы - не проседает под весом кабелей
• NATO-отверстия позволяют использовать универсальные крепления - совместимы с большинством стандартных метизов
• Серый цвет не выгорает на солнце и не контрастирует с другими элементами системы

Ограничения применения

• Не предназначена для установки в агрессивных химических средах - например, рядом с кислотными или щелочными выбросами
• Не рекомендуется для частого контакта с морской водой или соляным туманом - хотя цинк защищает, длительное воздействие соли может вызвать точечную коррозию
• Толщина материала 1 мм - не подходит для мест с высокими ударными нагрузками (например, в зонах движения транспорта)
• Не работает как самостоятельный лоток - обязательно требуется стыковка с лотками серии PLUS

Примеры использования

• На заводе: поворот трассы между двумя участками конвейера с кабелями управления
• В распределительном пункте: изменение направления силовой трассы вокруг колонны
• На улице: прокладка кабелей связи вдоль забора с поворотом под углом 45°
• В теплице или животноводческом комплексе: трасса в условиях высокой влажности и паров аммиака

Практические советы

• Перед монтажом проверьте соответствие размеров: внутренний радиус 100 мм должен свободно проходить все кабели - особенно многожильные с большим изгибающим радиусом
• Для максимальной герметизации используйте крышку для угла серии PLUS - она предотвращает попадание пыли, воды и мелкого мусора
• При креплении к стене используйте анкерные болты, а не саморезы - они лучше воспринимают вибрацию и динамические нагрузки
• Не перегружайте угол более чем на 15 кг/м - масса кабелей должна равномерно распределяться по всей трассе
• При работе в сыром помещении после монтажа проверьте целостность цинкового слоя - при повреждениях обработайте края специальным составом на основе цинка
