Угол внешний вертикальный 45 градусов 50х300 ПЛЮС - VLplus45*50*300 КМ-Профиль PL0539

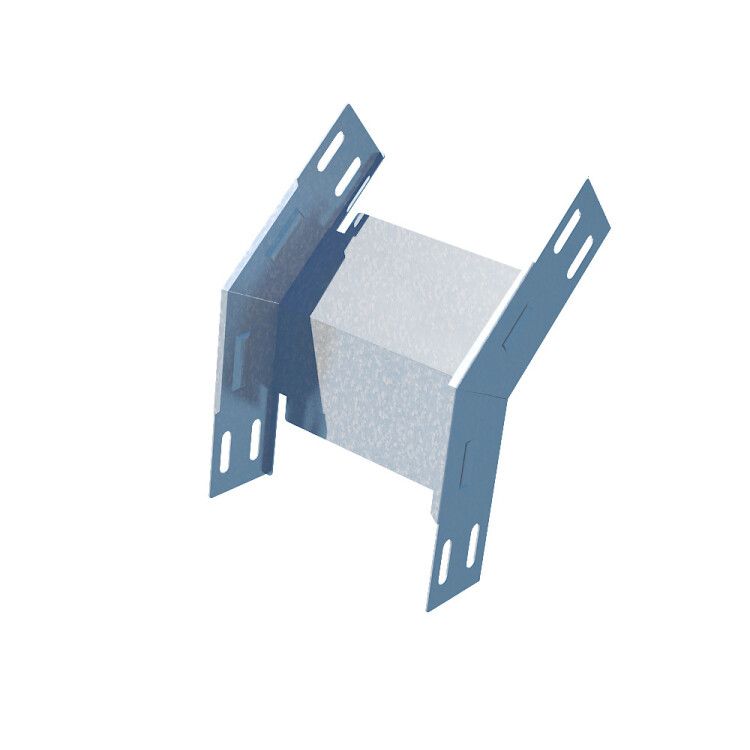

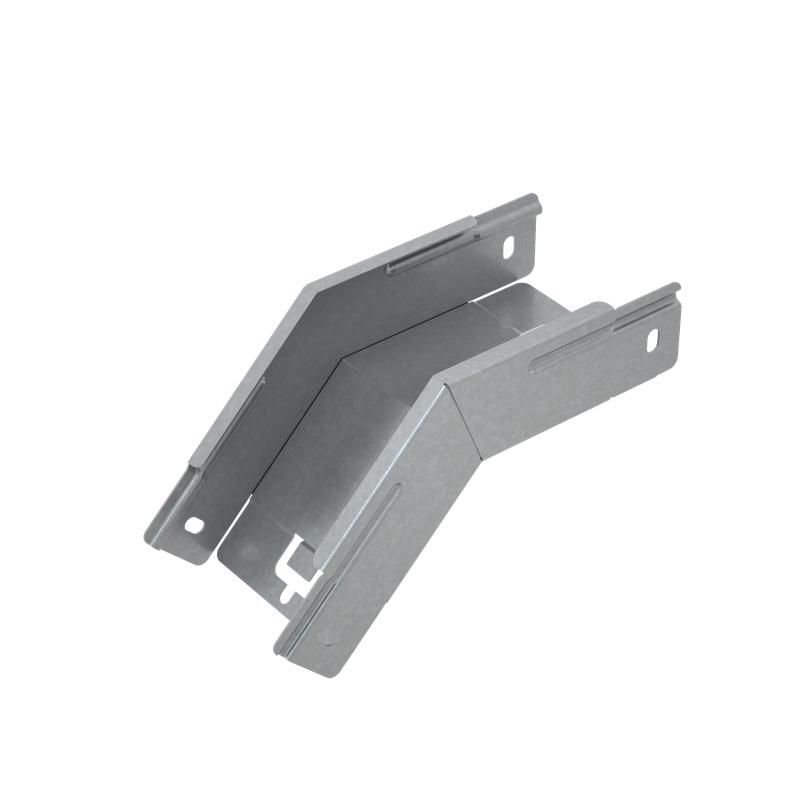

Угол внешний вертикальный 45 градусов 50х300 мм сталь 1 мм КМ-профиль - это элемент кабельной трассы, предназначенный для плавного изменения направления кабелей вниз под углом 45°. Изделие совместимо с лотками серии КМ-профиль, обеспечивает сохранность изоляции проводов и надёжное соединение без дополнительных фитингов.

Назначение и область применения

Угол внешний вертикальный 45 градусов 50х300 мм сталь 1 мм КМ-профиль используется для организации вертикального перехода кабельной трассы вниз. Применяется в системах кабельного управления на объектах с требованием к защищённым и герметичным трассам - например, в цехах, распределительных пунктах, серверных помещениях, на транспорте и в энергетике.

Элемент идеально сочетается с металлическими лотками серии КМ-профиль шириной 300 мм и высотой борта 50 мм. Благодаря плавному изгибу снижается риск перегиба и повреждения кабелей при прокладке. Угол можно использовать как часть замкнутой системы с крышкой для защиты от пыли и механических воздействий.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения нагрузки на кабели при изменении направления трассы;
• Размеры: высота 50 мм, ширина 300 мм - соответствует стандартным лоткам серии КМ-профиль;
• Толщина материала: 1 мм - достаточна для жёсткости конструкции при минимальном весе;
• Материал: оцинкованная сталь по методу Сендзимира - обеспечивает долговечную коррозионную стойкость;
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели с минимальными допустимыми радиусами изгиба;
• Исполнение: с интегрированным соединителем - исключает необходимость в дополнительных болтовых соединениях;
• NATO-отверстия: есть - позволяют закрепить угол на стене или потолке с помощью стандартных крепёжных элементов;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 - рассчитан на работу в помещениях с нормальным и умеренно холодным климатом (до -40C);
• Цвет: серый - единый цветовой ряд с другими элементами серии КМ-профиль.

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 50х300 мм сталь 1 мм КМ-профиль совместим только с лотками той же серии - шириной 300 мм и высотой 50 мм. Соединение происходит через интегрированные лепестки, которые плотно фиксируются с бортами лотка без зазоров.

Монтаж выполняется в два этапа:

1. Закрепите угол с помощью NATO-отверстий на несущей поверхности (стена, потолок, рама) с шагом до 800 мм;
2. Вставьте лоток в угол до щелчка - лепестки автоматически зацепятся за край борта.

Не требуется сварка, клёпка или дополнительные крепежи. Для усиления жёсткости рекомендуется использовать крышки для угла - они предотвращают выпадение кабелей и увеличивают степень защиты IP44.

Безопасность и стандарты

Угол внешний вертикальный 45 градусов 50х300 мм сталь 1 мм КМ-профиль изготовлен в соответствии с ГОСТ 15150-69 и имеет класс огнестойкости, соответствующий требованиям к кабельным системам в помещениях. Метод оцинковки Сендзимира гарантирует равномерное покрытие без пористостей, что снижает риск электрохимической коррозии даже при случайных повреждениях покрытия.

Преимущества

• Плавный внутренний радиус 100 мм - минимизирует риск повреждения кабелей при прокладке;
• Интегрированный соединитель - экономит время монтажа и исключает утечки в стыках;
• NATO-отверстия - совместимость с универсальной системой крепления;
• Оцинковка по Сендзимиру - срок службы более 25 лет в условиях сухих помещений;
• Огнестойкость - не выделяет токсичных веществ при нагреве, подходит для объектов с повышенными требованиями к пожаробезопасности;
• Единая система с лотками - все компоненты взаимозаменяемы, сборка без адаптеров.

Ограничения применения

Угол внешний вертикальный 45 градусов 50х300 мм сталь 1 мм КМ-профиль не предназначен для:

• Установки на открытом воздухе - даже при оцинковке возможна коррозия при постоянной влажности и осадках;
• Агрессивных средах - химические пары, кислоты, щёлочи могут разрушить цинковое покрытие;
• Прямого контакта с морской водой или соленым туманом - не соответствует климатическому исполнению ХЛ;
• Частых ударных нагрузок - толщина 1 мм недостаточна для условий с высокой механической активностью (например, на конвейерах с частыми столкновениями).

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в серверной комнате;
• Спуск силовых кабелей от распределительного щита к нижнему уровню оборудования в цехе;
• Обустройство вертикального канала между этажами в офисном здании;
• Формирование маршрута для контрольных и сигнальных кабелей в автоматизированных системах управления.

Практические советы

• Перед установкой проверьте соответствие ширины лотка - 300 мм - и высоты борта - 50 мм - иначе соединение будет неплотным;
• Используйте крышку для угла - она повышает степень защиты от пыли и случайного доступа к кабелям;
• При необходимости удлинения трассы - комбинируйте этот угол с прямыми участками; не применяйте несколько углов подряд без промежуточных лотков;
• Для кабелей с большим наружным диаметром (более 25 мм) убедитесь, что радиус 100 мм не вызывает деформацию изоляции - проверьте данные производителя кабеля;
• Не используйте в качестве несущего элемента - он не рассчитан на подвеску тяжёлых конструкций.
