Угол CS 45 вертикальный внутр. 45° 100/100 в комплекте с крепежными элементами и соединительными пластинами, необходимым | 36761KHDZ DKC ДКС

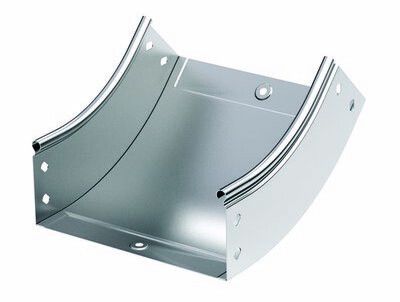

Угол вертикальный внутренний 45 градусов 100/100 для кабельного лотка в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС), артикул 36761khdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости с углом 45°, обеспечивая плавный переход между участками лотка одинакового размера.

Назначение и область применения

Этот угол используется для формирования вертикальных поворотов в кабельных трассах, где необходимо изменить направление движения кабелей под углом 45°. Подходит для систем, требующих плотной укладки кабелей с минимальным радиусом изгиба. Применяется в промышленных объектах, энергообъектах, серверных помещениях, на заводах и в распределительных пунктах, особенно там, где важна долговечность и надежность кабельной инфраструктуры.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без острых изгибов, снижающих нагрузку на кабели;
• Размер лотка: 100×100 мм - совместим с лотками той же габаритной высоты и ширины;
• Внутренний радиус изгиба: 150 мм - соответствует требованиям по допустимому радиусу изгиба кабелей;
• Толщина материала: 0,8 мм - достаточна для жесткости конструкции при сохранении легкости;
• Материал: сталь с горячим цинкованием - гарантирует защиту от коррозии даже в агрессивных средах;
• Исполнение: с соединительным разъемом - позволяет легко фиксировать угол к другим элементам трассы;
• Перфорация: да, на боковых стенках и основании - упрощает крепление к опорам и стенам;
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности;
• Цвет: серый - единообразный внешний вид с другими элементами системы S5 Combitech;
• Широкодиапазонное исполнение: да - может использоваться в различных условиях эксплуатации.

Совместимость и монтаж

Угол вертикальный внутренний 45 градусов 100/100 для кабельного лотка в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный - часть системы S5 Combitech от DKC. Совместим исключительно с лотками 100×100 мм этой же серии. Монтаж осуществляется без дополнительных инструментов: соединительные пластины фиксируются саморезами через перфорацию, крепеж уже включен в комплект. Установка возможна как на стены, так и на потолочные или напольные несущие конструкции. Благодаря плавному изгибу, кабели не деформируются при прокладке.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: имеет огнестойкую конструкцию и не выделяет токсичных веществ при нагреве. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461, что подтверждает уровень защиты от коррозии. Перфорированные стенки обеспечивают заземление всей трассы при правильном монтаже.

Преимущества

• Комплексная комплектация: всё необходимое для установки - в одной детали, не требуется докупать крепеж;
• Долговечность: горячее цинкование предохраняет от ржавчины до 30–50 лет в типовых условиях;
• Легкий монтаж: плавный изгиб и перфорация ускоряют сборку и минимизируют риск повреждения кабелей;
• Системная совместимость: полностью интегрируется с другими элементами S5 Combitech - упрощает проектирование и замену;
• Поддержка массовой прокладки: перфорация позволяет использовать универсальные кронштейны и крепления.

Ограничения применения

• Не подходит для лотков других размеров - например, 150×100 или 100×50; нельзя адаптировать путем резки или модификации;
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +100 C;
• Запрещена механическая обработка (сверление, резка) - нарушается целостность цинкового покрытия и снижается коррозионная стойкость;
• Не предназначен для наружной эксплуатации без дополнительной защиты от осадков - хотя цинк устойчив, длительное намокание может снизить срок службы.

Примеры использования

• Смена направления трассы от горизонтального лотка на этаже к вертикальному каналу в шахте;
• Проход кабелей между уровнями оборудования в серверной комнате;
• Обводка трубопроводов или колонн в производственных цехах с ограниченным пространством;
• Формирование маршрутов в распределительных щитах с плотной компоновкой.

Практические советы

• Проверьте перед монтажом соответствие размеров лотка - 100×100 мм должны точно совпадать с вашими элементами;
• Используйте только оригинальные соединительные пластины из комплекта - сторонние детали могут не обеспечить нужную жесткость;
• При прокладке кабелей большого диаметра убедитесь, что их радиус изгиба не меньше 150 мм - иначе есть риск повреждения изоляции;
• При монтаже на металлические конструкции используйте болты с гайками и шайбами - это повысит контакт и заземление;
• Не закрывайте угол герметиком или изоляционными материалами - это нарушает теплоотвод и может вызвать конденсат внутри.
