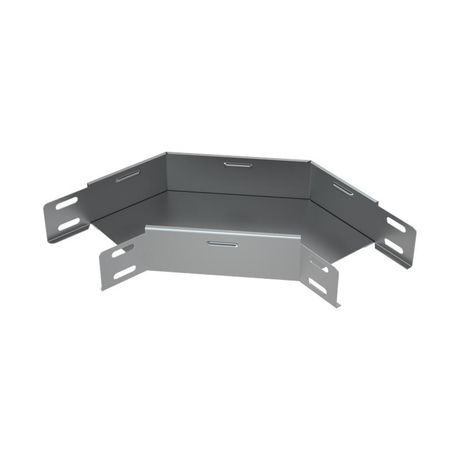

Угол горизонтальный КМ-профиль 90°, 50х150 мм, 0.8 мм Система КМ LO0111

Угол горизонтальный 90 градусов 50х150 мм, сталь 0.8мм, КМ-профиль, КМ предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Изделие совместимо с лотками той же серии и обеспечивает надёжный переход для силовых и слаботочных проводов в помещениях с умеренной влажностью.

Назначение и область применения

Угол горизонтальный 90 градусов 50х150 мм, сталь 0.8мм, КМ-профиль, КМ используется для поворота кабельных трасс на 90° в горизонтальной плоскости. Применяется в системах кабельного лотка для прокладки силовых, информационных и слаботочных линий. Подходит для внутренней установки в административных, производственных и коммунальных зданиях. Рекомендуется для использования в условиях сухого или слабоагрессивного климата.

Технические характеристики

• Тип изделия: угловой элемент с жёстким изгибом под 90°
• Размеры: высота 50 мм, ширина 150 мм
• Толщина материала: 0,8 мм
• Материал: оцинкованная сталь, покрытие по методу Сендзимира
• Внутренний радиус изгиба: 100 мм - позволяет безопасно прокладывать кабели без перегибов
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемой температурой и влажностью
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: без соединительных элементов - требует стыковки внахлёст с другими элементами системы

Совместимость и монтаж

Угол горизонтальный 90 градусов 50х150 мм, сталь 0.8мм, КМ-профиль, КМ рассчитан на стыковку с металлическими лотками той же серии: шириной 150 мм и высотой борта 50 мм. Концы изделия подготовлены для нахлёсточного соединения - это исключает необходимость дополнительных фланцев или болтов. Монтаж выполняется путём плотного совмещения с участками прямого лотка; рекомендуется использовать самонарезающие винты или заклепки для фиксации стыков. Не требуется специальное оборудование - достаточно ручного инструмента.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечивается за счёт стального основания и оцинкованного покрытия, которое не поддерживает горение. Покрытие по методу Сендзимира гарантирует равномерную толщину цинка и долговечную антикоррозийную защиту. Соответствие стандартам позволяет использовать элемент в системах, требующих соблюдения норм пожарной безопасности.

Преимущества

• Жёсткий изгиб с радиусом 100 мм снижает риск повреждения кабелей при прокладке
• Оцинкование по методу Сендзимира обеспечивает повышенную коррозионную стойкость по сравнению с обычным цинкованием
• Подготовленные кромки ускоряют сборку и минимизируют зазоры между секциями
• Совместимость с лотками той же серии упрощает проектирование и замену компонентов
• Отсутствие лишних крепёжных деталей снижает вес и стоимость

Ограничения применения

• Не предназначена для открытых площадок, улиц или мест с постоянным воздействием осадков
• Не рекомендуется для использования в агрессивных средах: химических цехах, морских портах, зонах с высокой концентрацией солей
• Не подходит для вертикальных поворотов - применяется только в горизонтальной плоскости
• Требуется обязательное использование крышки для защиты от пыли и механических повреждений в условиях с высоким уровнем запылённости

Примеры использования

• Переход кабельной трассы вокруг колонны в офисном здании
• Поворот линии питания на производственном конвейере
• Обход препятствия (вентиляционный канал, трубопровод) в серверной комнате
• Смена направления слаботочной сети (LAN, CCTV) в распределительном щите

Практические советы

• Проверьте посадочные размеры перед заказом: высота 50 мм и ширина 150 мм должны точно совпадать с вашим лотком
• При монтаже в многокабельных трассах убедитесь, что радиус изгиба 100 мм достаточен для минимального допустимого радиуса изгиба ваших кабелей
• Фиксируйте стыки хотя бы двумя креплениями на каждом конце - это предотвращает прогиб под нагрузкой
• Для длительной службы в помещениях с частой влажной уборкой дополнительно проверяйте целостность цинкового покрытия
• Артикулы gl90-50-150, lo0111, gl90*50*150 - все они относятся к одному изделию; выбирайте тот, который указан в вашем проекте
