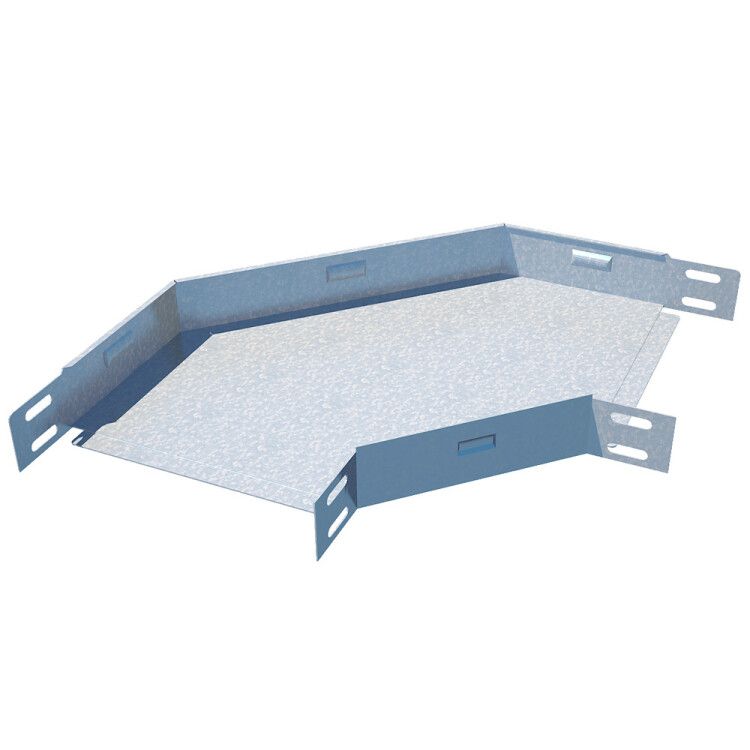

Угол горизонтальный ПЛЮС КМ 80х300 мм, 90° СИСТЕМА КМ PL0436

Угол горизонтальный 90 градусов 80х300 мм сталь 1 мм КМ-профиль - это жёстко согнутый элемент кабельной трассы для организации поворотов в горизонтальной плоскости. Применяется совместно с металлическими лотками серии КМ-профиль, обеспечивает надёжную передачу сигналов и питание на оборудование в помещениях с умеренным климатом.

Назначение и область применения

Угол горизонтальный 90 градусов 80х300 мм сталь 1 мм КМ-профиль предназначен для изменения направления кабельной трассы под прямым углом в горизонтальной плоскости. Подходит для прокладки силовых и слаботочных линий в промышленных, офисных и административных зданиях. Элемент используется там, где требуется сохранить целостность трассы при переходе между участками лотка одинаковой ширины и высоты - например, при обходе колонн, перегородок или оборудования.

Технические характеристики

• Угол поворота: 90° - точный прямой поворот без дополнительных компенсаций.
• Размеры: высота 80 мм, ширина 300 мм - соответствует стандартным лоткам серии КМ-профиль.
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках до 10 кг/м².
• Материал: оцинкованная сталь, обработанная по методу Сендзимира - обеспечивает равномерное цинковое покрытие толщиной 15–25 мкм.
• Внутренний радиус: 100 мм - минимальный допустимый радиус изгиба, исключающий деформацию стенок.
• Конструктивное исполнение: жёсткий изгиб - изделие не подлежит последующему изменению формы после производства.
• Защитное покрытие: горячее цинкование по Сендзимиру - устойчиво к коррозии в условиях сухих и слабоагрессивных сред.
• Исполнение: с интегрированным соединителем - готовые фланцы для стыковки внахлёст без дополнительных крепёжных деталей.
• Огнестойкость: да - материал не поддерживает горение, выдерживает температуру до +80C длительное время.
• Цвет: серый - единый цвет всей серии, обеспечивающий визуальное соответствие при сборке.
• Климатическое исполнение: У1 / УХЛ1 - предназначено для эксплуатации в закрытых помещениях с контролируемой влажностью и температурой от –25C до +40C.

Совместимость и монтаж

Угол горизонтальный 90 градусов 80х300 мм сталь 1 мм КМ-профиль полностью совместим с лотками серии КМ-профиль шириной 300 мм и высотой 80 мм. Концы изделия имеют подготовленные фланцы для стыковки внахлёст - достаточно зафиксировать болтами М6 через каждые 300–500 мм. Соединение выполняется без сварки, что снижает риск повреждения цинкового покрытия. Для герметизации стыка рекомендуется использовать крышки серии PLUS.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1 и УХЛ1. Произведён из материалов, не поддерживающих открытый огонь. Цинковое покрытие соответствует нормам DIN EN ISO 1461. Напряжение и ток не регламентируются - изделие является лишь конструкцией для фиксации проводов, а не токоведущим элементом.

Преимущества

• Готовые фланцы позволяют собирать трассу без дополнительных крепёжных элементов - экономят время на монтаже.
• Оцинковка по методу Сендзимира гарантирует долгую службу даже при периодических перепадах влажности.
• Жёсткая форма исключает прогиб под весом кабелей - сохраняет форму трассы при заполнении на 80%.
• Совместимость с другими элементами серии PLUS упрощает замену и расширение системы.

Ограничения применения

• Не применяется во внешних условиях - повышенная влажность, осадки и перепады температур снижают срок службы цинкового покрытия.
• Запрещена установка в агрессивных средах: химические цеха, водоочистные сооружения, помещения с постоянными паровыми выбросами.
• Не рассчитан на механические удары - не следует использовать в зонах с частым перемещением транспорта или оборудованием.
• Не подходит для поворотов с меньшим внутренним радиусом - использование других моделей требует замены всего участка трассы.

Примеры использования

• Переход кабельной трассы вокруг технологической колонны в производственном цехе.
• Обвод лотка вокруг дверного проёма в офисном здании при прокладке сети Ethernet и питания.
• Соединение двух горизонтальных участков лотка под прямым углом в серверной комнате.
• Формирование вертикально-горизонтального перехода при комбинировании с вертикальными уголками той же серии.

Практические советы

• При монтаже проверьте, чтобы ширина лотка точно совпадала с 300 мм - отклонение более +-2 мм затруднит плотное соединение.
• Используйте крышку серии PLUS для защиты от пыли и случайного доступа - особенно в местах с высокой проходимостью.
• Не перегружайте угол: максимальная нагрузка - 10 кг/м² суммарного веса кабелей. При большей массе увеличьте шаг крепления до 200 мм.
• Артикулы pl0436, glplus90-80-300 и glplus90\*80\*300 - все они относятся к одному продукту. Выбирайте тот, который указан в вашем заказе.
• Для систем с частым обслуживанием рекомендуется применять этот угол только в сочетании с разъёмными крышками - так удобнее открывать трассу без демонтажа.
