Угол горизонтальный 90 гр. 80х150 мм "ПЛЮС" HD | GLplus90-80-150 КМ-профиль PL1361

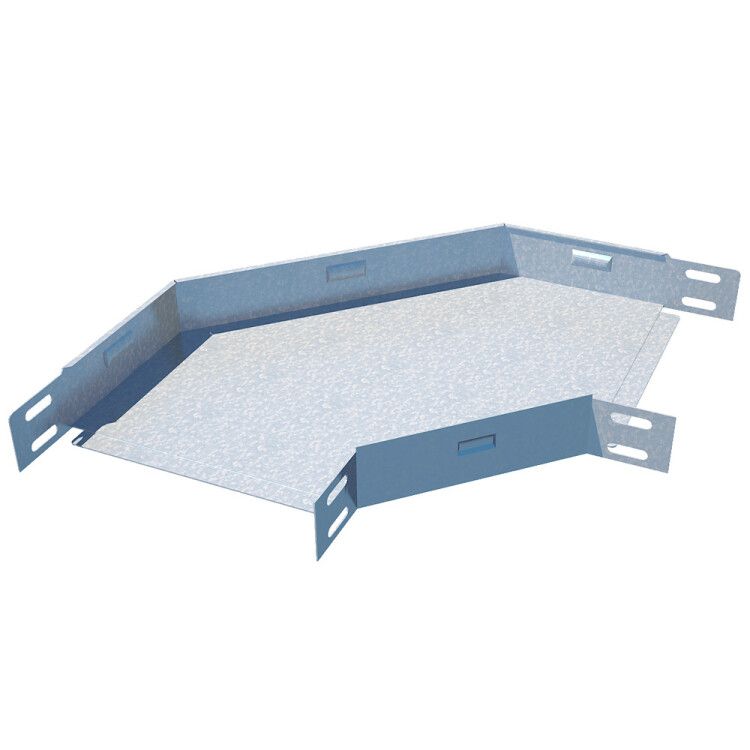

Угол горизонтальный 90 градусов 80х150 мм ПЛЮС HD КМ-профиль - это жёстко согнутый элемент кабельной трассы для организации поворотов в горизонтальной плоскости. Изделие предназначено для прокладки силовых и слаботочных кабелей в условиях повышенной влажности, на открытых площадках и в зонах с низкой загрязнённостью. Благодаря оцинкованной стали и интегрированному соединителю, Угол горизонтальный 90 градусов 80х150 мм ПЛЮС HD КМ-профиль обеспечивает надёжную сборку без дополнительных фитингов.

Назначение и область применения

Угол горизонтальный 90 градусов 80х150 мм ПЛЮС HD КМ-профиль применяется для изменения направления кабельной трассы под прямым углом в горизонтальной плоскости. Подходит для использования совместно с металлическими лотками той же серии - шириной 150 мм и высотой борта 80 мм. Элемент предназначен для монтажа внутри помещений, на улице, в производственных зонах с высокой влажностью и слабой коррозионной активностью. Применяется в системах кабельного хозяйства на заводах, в энергообъектах, на транспортных терминалах и в инфраструктурных проектах.

Технические характеристики

• Угол поворота: 90° - точный прямой поворот без допусков
• Размеры: 80 мм (высота) × 150 мм (ширина) - соответствует стандартным лоткам серии PLUS
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный переход кабелей без перегибов
• Толщина материала: 1 мм - достаточна для механической прочности при лёгких нагрузках
• Материал: сталь оцинкованная - защищена от коррозии
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - долговечная антикоррозийная защита
• Исполнение: с интегрированным соединителем - позволяет стыковать внахлёст без дополнительных креплений
• NATO-отверстия: да - совместимы с болтовыми креплениями стандарта NATO
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при температурном воздействии
• Цвет: серый - унифицированный внешний вид с другими элементами серии
• Климатическое исполнение: О(1,2,4) - работает при температурах от −40C до +40C, в условиях повышенной влажности и сухих средах

Совместимость и монтаж

Угол горизонтальный 90 градусов 80х150 мм ПЛЮС HD КМ-профиль совместим исключительно с лотками серии PLUS такой же ширины (150 мм) и высоты (80 мм). Концы изделия подготовлены для стыковки внахлёст - достаточно совместить кромки и закрепить через NATO-отверстия болтами M6 или аналогичными. Монтаж выполняется без сварки: все соединения - механические. Для герметизации стыка рекомендуется использовать крышку для угла серии PLUS. Не совместим с лотками других серий или с другим профилем - даже при одинаковых габаритах.

Безопасность и стандарты

• Горячее цинкование по ГОСТ 9.307-89 - гарантирует срок службы до 15 лет в агрессивных средах
• Огнестойкость - соответствие требованиям к негорючим материалам для кабельных трасс
• Климатическое исполнение О(1,2,4) - соответствует ГОСТ 15150-69, что подтверждает работоспособность в условиях повышенной влажности, пыли и перепадов температур

Преимущества

• Интегрированный соединитель снижает время установки - не требуются отдельные стыковочные планки
• Горячее цинкование обеспечивает лучшую защиту против ржавчины, чем электроцинкование
• NATO-отверстия позволяют использовать универсальные крепёжные решения
• Чёткая геометрия и жёсткий изгиб обеспечивают равномерное распределение нагрузки на кабели
• Огнестойкость делает изделие подходящим для объектов с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для монтажа в агрессивных химических средах (например, в химцехах с кислотами или щелочами)
• Толщина 1 мм не рассчитана на значительные механические удары - не следует применять там, где возможны падения оборудования или частые столкновения
• Не используется в качестве несущего элемента - не выдерживает вес массивных кабельных bundles без опорных лотков
• Запрещено применять в местах постоянного погружения в воду - IP-класс не указан, защита от влаги достигается за счёт цинка, а не герметизации

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Поворот линии питания на участке между двумя корпусами на открытом воздухе
• Обводка трубопровода в автоматизированной линии с использованием лотков серии PLUS
• Прокладка слаботочных сетей (LAN, CCTV) в серверной комнате с высокой влажностью

Практические советы

• При монтаже проверьте внутренний радиус 100 мм - он должен соответствовать минимальному радиусу изгиба кабеля, чтобы не повредить изоляцию
• Используйте крышку для угла серии PLUS, если требуется защита от пыли, мусора или случайного доступа
• Для крепления к полу/стене используйте болты M6, совпадающие с NATO-отверстиями - не затягивайте слишком сильно, чтобы не деформировать стенку 1 мм
• Проверяйте совместимость с лотками: только изделия серии PLUS с такими же габаритами (80×150 мм) - другие лотки не обеспечат плотного контакта
• При эксплуатации вне помещений регулярно осматривайте поверхность на наличие повреждений цинкового слоя - при наличии сколов рекомендуется обработка антиржавеющим составом
