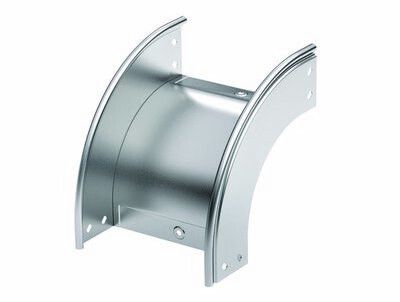

Угол CD 90 вертикальный внеш. 90° 400/100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36825KHDZ DKC ДКС

Угол для лотка вертикальный внешний 90 градусов 400/100 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для изменения направления кабельной трассы в вертикальной плоскости с плавным переходом. Артикул 36825khdz обеспечивает надежную сборку трассы без дополнительных деталей.

Назначение и область применения

Этот угол используется для поворота кабельного лотка на 90° в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный стояк или между этажами. Подходит для систем, где требуется сохранить целостность трассы без острых изломов. Особенно эффективен в промышленных объектах, серверных помещениях, энергообъектах и на транспорте, где важно минимизировать механическую нагрузку на кабели.

Технические характеристики

• Угол поворота: 90°
• Форма: внешний вертикальный угол
• Совместим с лотками: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 190 мм - обеспечивает плавный проход кабелей без перегибов
• Материал: сталь с горячим цинкованием
• Толщина стенки: 0,8 мм - достаточна для жесткости при нагрузках
• Покрытие: горячее цинкование - антикоррозийная защита до 30–50 лет
• Исполнение: с предустановленными соединительными пластинами и крепежом
• Перфорация: есть на боковых стенках и основании - для удобства крепления и вентиляции
• Огнестойкость: соответствует требованиям - не распространяет горение
• Цвет: серый

Совместимость и монтаж

Угол для лотка вертикальный внешний 90 градусов 400/100 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный - часть стандартизованной системы S5 Combitech. Совместим исключительно с лотками той же ширины (400 мм) и высоты (100 мм). Монтаж выполняется без сварки: соединительные пластины фиксируются саморезами через перфорацию. Крепеж уже в комплекте - не требует доп purchases. Устанавливается на опоры или кронштейны, выдерживающие вес заполненного лотка.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к пожарной безопасности: не поддерживает горение. Горячее цинкование соответствует ГОСТ 14771 и ISO 1461, что гарантирует долговечность в агрессивных средах. Перфорированные стенки обеспечивают естественную вентиляцию, снижающую риск перегрева кабелей.

Преимущества

• Плавный изгиб с радиусом 190 мм - предотвращает повреждение кабелей при прокладке
• Комплексная комплектация - не нужно докупать пластины и болты
• Горячее цинкование - защита от коррозии в условиях высокой влажности, химических паров, outdoor-сред
• Перфорация в основании и боках - упрощает крепление к стенам, потолкам и несущим конструкциям
• Огнестойкость - безопасно применять в зонах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для использования с лотками другой ширины или высоты - даже небольшие расхождения нарушают герметичность и прочность соединения
• Не рекомендуется для установки в местах постоянного контакта с открытым огнем или температурой выше +100 C
• Горячее цинкование теряет эффективность при длительном воздействии кислотных или щелочных растворов - в таких случаях нужна дополнительная защита
• Не является несущим элементом - все усилия передаются на крепления, а не на сам угол

Примеры использования

• Подключение вертикального стояка к горизонтальному лотку в производственном цехе
• Переход между этажами в офисном здании с использованием системы S5 Combitech
• Прокладка силовых кабелей в подземных тоннелях с высокой влажностью
• Обустройство кабельных трасс на тепловых электростанциях и насосных станциях

Практические советы

• Проверьте соответствие ширины и высоты лотка - 400×100 мм - перед заказом. Несоответствие приведёт к зазорам или давлению на крепления.
• При монтаже используйте только те крепежные элементы, которые идут в комплекте - они рассчитаны на нагрузку и материал этого конкретного угла.
• Если трасса проходит в агрессивной среде (например, химический цех), дополнительно проверьте условия эксплуатации: горячее цинкование работает хорошо, но не во всех случаях.
• Для длинных трасс с несколькими углами - рассчитывайте суммарный радиус изгиба, чтобы не нарушить минимальный радиус изгиба кабелей (обычно 6–10 диаметров кабеля).
• Артикул 36825khdz - единственный вариант в линейке S5 Combitech с таким сочетанием размеров и комплектацией; аналоги других брендов могут не подходить по форме и креплению.
