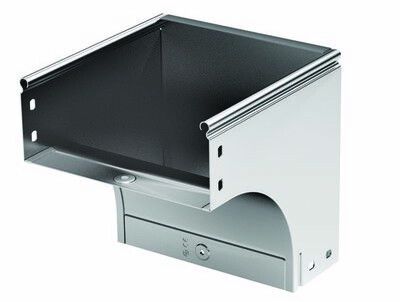

Угол CDV 90 вертикальный внеш. осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами, необходимы | 37472KHDZ DKC ДКС

Угол вертикальный внешний 90 градусов основание 100 H100 в комплекте с крепежными элементами и соединительными пластинами горячеоцинкованный - элемент системы S5 Combitech для формирования вертикальных поворотов кабельной трассы. Бренд DKC обеспечивает надежность и совместимость с другими компонентами серии. Артикул 37472khdz предназначен для профессионального монтажа в условиях с высокими требованиями к долговечности.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° в вертикальной плоскости. Подходит для прокладки кабелей в местах, где требуется переход от горизонтального участка к вертикальному - например, при проходе через перекрытия, между этажами или вдоль стен. Особенно эффективен там, где важна сохранность изоляции кабелей: плавный изгиб исключает перегибы и механические повреждения. Применяется в промышленных объектах, офисных зданиях, энергообъектах, транспортной инфраструктуре.

Технические характеристики

• Угол поворота: 90°
• Основание: 100×100 мм (соответствует лоткам S5 Combitech)
• Внутренний радиус: 80 мм - обеспечивает безопасный изгиб кабелей без деформации
• Толщина материала: 1 мм - достаточна для жесткости, но не создаёт лишнего веса
• Материал: сталь с горячим цинкованием - устойчива к коррозии даже во влажной среде
• Форма изгиба: плавный, без острых углов - снижает риск повреждения кабелей при протяжке
• Перфорация: есть на боковой стенке и в основании - для фиксации болтами и крепления к поверхности
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности

Совместимость и монтаж

Угол вертикальный внешний 90 градусов основание 100 H100 в комплекте с крепежными элементами и соединительными пластинами горячеоцинкованный совместим только с лотками S5 Combitech шириной и высотой 100 мм. Монтаж выполняется в три этапа:

1. Подготовьте место установки - закрепите угол к стене или потолку через перфорацию в основании с помощью саморезов или анкеров.
2. Соедините с горизонтальным лотком с помощью входящих в комплект соединительных пластин - они точно совпадают по форме и расположению отверстий.
3. Закрепите второй конец угла к следующему вертикальному или горизонтальному элементу трассы.

Не требуются дополнительные инструменты - все крепежные элементы уже в комплекте. Это экономит время на сборке и минимизирует риск ошибок.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к системам кабельных трасс для промышленного использования. Огнестойкость подтверждает соответствие нормам пожарной безопасности. Горячее цинкование соответствует ГОСТ 14771-76 - обеспечивает длительную защиту от коррозии. Сертифицировано для работы в помещениях с повышенной влажностью и на открытом воздухе.

Преимущества

• Все крепеж и соединители в комплекте - не нужно докупать ничего дополнительно
• Плавный изгиб с радиусом 80 мм - безопасен для чувствительных кабелей (например, оптоволокна или многожильных проводов)
• Горячее цинкование гарантирует срок службы до 50 лет - особенно важно в агрессивных средах
• Перфорированные стенки позволяют легко крепить угол к любой поверхности - бетон, металл, дерево
• Совместимость с серией S5 Combitech - можно собирать комплексные трассы без адаптеров

Ограничения применения

• Не подходит для лотков других серий или шириной более/менее 100 мм - не будет плотного соединения
• Не рекомендуется использовать в условиях постоянного воздействия кислот, щелочей или морской воды - хотя цинк устойчив, экстремальные химические среды могут снизить срок службы
• Толщина 1 мм делает элемент легким, но не рассчитанным на значительные механические нагрузки сверху - не используйте как несущую конструкцию

Примеры использования

• Прокладка силовых кабелей от распределительного шкафа на первом этаже к автоматике на втором
• Обустройство кабельной трассы в серверной комнате с выходом в подполье
• Монтаж в промышленном цеху рядом с оборудованием, где нужен четкий поворот трассы вдоль колонны
• Установка на фасаде здания для подвода кабелей к наружным светильникам

Практические советы

• Проверьте внутренний диаметр вашего кабеля перед монтажом - он должен быть меньше 80 мм, чтобы свободно проходить через изгиб
• При использовании в сыром помещении проверьте герметичность соединений - хотя угол оцинкован, сами лотки могут иметь зазоры
• Не затягивайте крепеж слишком сильно - тонкая сталь (1 мм) может деформироваться
• Артикул 37472khdz - идеально сочетается с другими элементами серии S5 Combitech HDZ; если вы выбираете всю трассу, берите весь комплект из одной партии - цвет и качество будут одинаковыми
• Для удобства монтажа в труднодоступных местах используйте удлиненные крестовые отвертки - доступ к перфорации ограничен
