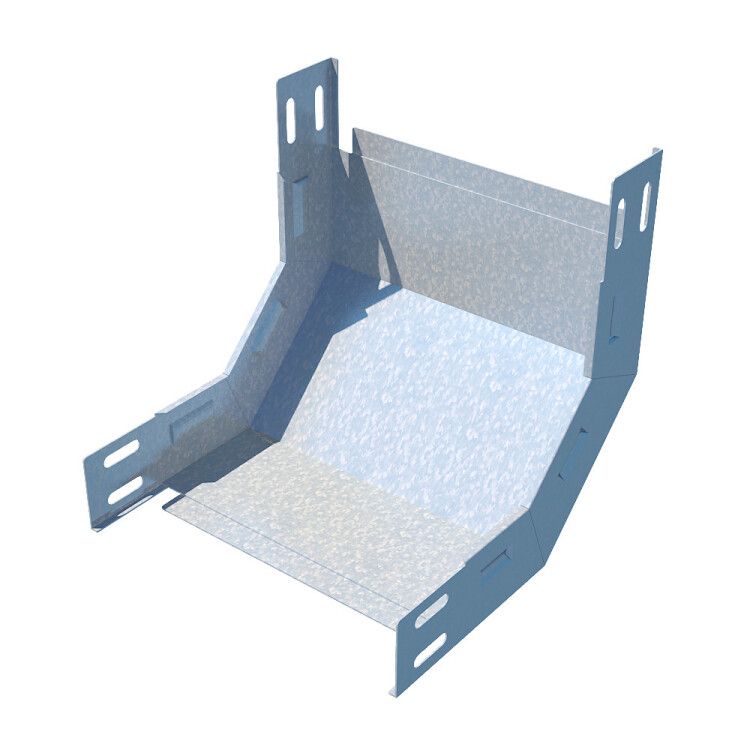

Угол внутренний вертикальный 90 градусов 100х100 ПЛЮС HD - NLplus90*100*100 КМ-Профиль NLplus90-100-100

Угол внутренний вертикальный 90 градусов 100х100 мм сталь 1 мм горячее цинкование от КМ-Профиля - это жесткий переход для кабельных трасс, позволяющий изменить направление линий в вертикальной плоскости под прямым углом. Артикулы nlplus90*100*100 hd, nlplus90-100-100 hd и pl1411 подходят для монтажа в условиях повышенной влажности, на открытых участках и в слабокоррозийной среде.

Назначение и область применения

Элемент предназначен для организации вертикального поворота кабельных трасс с напряжением до 1000 В. Применяется в системах слаботочного и силового кабелепровода, где требуется сохранить целостность маршрута при смене направления. Подходит для установки внутри помещений, на улице, в подвалах, на эстакадах и других зонах с риском воздействия влаги. Изделие совместимо с металлическими лотками серии PLUS той же ширины и высоты - 100 мм.

Технические характеристики

• Угол поворота: 90° - точный прямой угол для перпендикулярного изменения направления трассы;
• Размеры: 100×100 мм - соответствует стандартным лоткам серии PLUS, обеспечивает совместимость без адаптеров;
• Толщина стали: 1 мм - достаточна для жесткости при минимальном весе;
• Материал: оцинкованная сталь - защищена от коррозии методом горячего цинкования по ГОСТ 9.307-89;
• Конструкция: жесткий изгиб - не требует сборки, не деформируется при нагрузке;
• Защитное покрытие: горячее цинкование - долговечная антикоррозийная защита даже при контакте с влагой;
• Исполнение: с интегрированным соединителем - позволяет закрепить элемент без дополнительных крепежей к лотку;
• NATO-отверстия: да - стандартизованные отверстия для быстрого крепления болтами M6/M8;
• Огнестойкость: да - материал не поддерживает горение, выдерживает температурные нагрузки в рамках нормативов;
• Цвет: серый - естественный цвет оцинкованной поверхности, не требует окраски;
• Климатическое исполнение: О(1,2,4) - рассчитан на работу в условиях умеренного, холодного и влажного климата, включая открытые площадки.

Совместимость и монтаж

Угол внутренний вертикальный 90 градусов 100х100 мм сталь 1 мм горячее цинкование совместим исключительно с лотками серии PLUS шириной 100 мм и высотой борта 100 мм. Соединение происходит через интегрированные лепестки - они плотно фиксируются с кромкой лотка, образуя герметичный и жесткий стык. Монтаж выполняется вручную: совмещаете угол с торцом лотка, надавливаете до щелчка, затем фиксируете болтами через NATO-отверстия. Нет необходимости использовать сварку, клепки или специальный инструмент.

Безопасность и стандарты

• ГОСТ 9.307-89 - требования к горячему цинкованию;
• ГОСТ 15150-69 - классификация по климатическим условиям эксплуатации;
• Огнестойкость - соответствие требованиям к негорючим материалам в кабельных трассах;
• IP-класс не указан - не является герметичным устройством, не рекомендован для постоянного погружения в воду или сильных струй.

Преимущества

• Не требует дополнительных комплектующих - все крепежные элементы уже встроены;
• Высокая механическая прочность благодаря жесткому изгибу и толщине 1 мм;
• Устойчивость к коррозии - цинкование гарантирует срок службы более 15 лет в агрессивной среде;
• Быстрая установка - снижает время монтажа на 30–40% по сравнению с самодельными решениями;
• Совместимость с существующей серией PLUS - унифицированная система, легко масштабируемая.

Ограничения применения

• Не предназначено для горизонтальных поворотов - только для вертикальной плоскости;
• Не подходит для лотков другой ширины - 100 мм - строгий размер, адаптеры не предусмотрены;
• Не имеет IP-защиты - не следует применять там, где возможен прямой контакт с водой, брызгами или струями;
• Не рекомендуется для мест с частыми ударными нагрузками - хотя жесткий, не заменяет трубу или канал с крышей;
• Требует обязательного использования крышки для защиты от пыли и мусора - без неё трасса не будет полностью закрыта.

Примеры использования

• Переход между этажами в офисных зданиях - когда кабельная трасса проходит через перекрытие;
• Подключение оборудования на производстве - например, от лотка на стене к станку на полу;
• Наружные кабельные трассы на промышленных объектах - вентиляционные шахты, эстакады, парковки;
• Объекты с высокой влажностью - насосные станции, тепловые пункты, подвалы.

Практические советы

• Всегда используйте крышку для угла серии PLUS - она предотвращает попадание пыли, мелкого мусора и случайные повреждения проводов;
• Проверьте посадочные размеры лотка перед заказом - даже небольшая разница в высоте борта (например, 98 мм вместо 100 мм) нарушит герметичность;
• При монтаже на открытом воздухе - дополнительно проверяйте состояние цинкового слоя после года эксплуатации, особенно вблизи морского побережья;
• Для больших объемов - закупайте сразу несколько единиц: один угол часто нужен в паре с другими фасонными элементами;
• Артикулы nlplus90*100*100 hd и pl1411 - это один и тот же продукт, просто разные форматы номеров. Уточняйте у поставщика, какой код принят в вашей системе учета.
