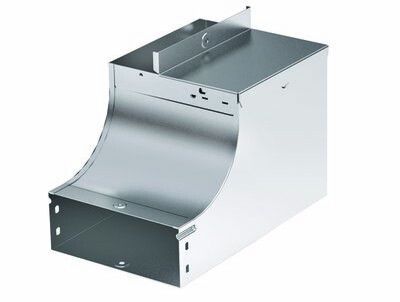

Угол CSSS 90 вертикальный внутр. переходник лев. осн. 80 H80 в комплекте с крепежными элементами и соединительными пласт | 37061KHDZ DKC ДКС

Угол вертикальный внутренний левосторонний 90 градусов основание 80 H80 в комплекте с крепежными элементами и соединительными пластинами горячеоцинкованный - элемент системы S5 Combitech от DKC, предназначенный для создания плавных вертикальных поворотов кабельной трассы с сохранением целостности проводов. Артикул 37061khdz обеспечивает совместимость с лотками 80×80 мм и включает все необходимые крепежные детали.

Назначение и область применения

Этот угловой переходник используется для изменения направления кабельной трассы внутри зданий - например, при переходе с горизонтального участка на вертикальную шахту или при обходе препятствий. Подходит для систем, где требуется минимизация механических нагрузок на кабели. Применяется в промышленных объектах, офисных зданиях, серверных помещениях, на транспорте и в энергетике. Особенно эффективен там, где важна надежность и долговечность кабельной трассы.

Технические характеристики

• Угол поворота: 90° - внутренний левосторонний, формирует поворот влево при движении по трассе
• Размеры основания: 80 × 80 мм - точно соответствует стандартным лоткам S5 Combitech
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Толщина материала: 0,8 мм - достаточна для жесткости, но не создаёт лишнего веса
• Материал: сталь с горячим цинкованием - устойчива к коррозии даже во влажной среде
• Изгиб: плавный, без острых кромок - снижает риск повреждения изоляции кабелей
• Перфорация: есть на боковых стенках и в основании - позволяет фиксировать угол болтами или саморезами через отверстия
• Цвет: серый - соответствует цвету других элементов системы S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Широкодиапазонное исполнение: да - совместим с различными типами кабелей и проводов

Совместимость и монтаж

Угол 37061khdz предназначен исключительно для работы с лотками S5 Combitech шириной и высотой 80 мм. Крепление осуществляется через перфорированные боковые стенки и основание. В комплекте уже предусмотрены соединительные пластины и крепеж - не требуются дополнительные элементы. Монтаж выполняется в следующем порядке:

• Подгоните лотки к месту установки
• Закрепите один конец лотка к стене или опоре
• Вставьте угол между двумя участками трассы
• Фиксируйте угол с помощью вложенных пластин и саморезов через перфорацию
• Проверьте плотность соединений - они должны быть без люфта

Не используйте этот угол с лотками другого размера - возможны щели, потеря герметичности и деформация конструкции.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к пожаробезопасности и электроустановкам. Горячее цинкование соответствует ГОСТ 14771, обеспечивая антикоррозийную защиту. Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожарной безопасности. Нет выделения токсичных веществ при нагреве - подходит для закрытых помещений.

Преимущества

• Все крепежные элементы в комплекте - экономия времени на сборке
• Плавный изгиб с радиусом 100 мм - снижает риск повреждения кабелей при протяжке
• Горячее цинкование - защита до 30–50 лет, даже в условиях повышенной влажности
• Перфорация по всей поверхности - гибкая фиксация на любых поверхностях: стенах, потолках, металлокаркасах
• Серый цвет и единый дизайн - эстетично сочетается с другими элементами S5 Combitech

Ограничения применения

• Не подходит для наружной установки без дополнительной защиты от прямого солнца и атмосферных осадков - хотя цинк устойчив, длительное воздействие воды может снизить срок службы
• Не рассчитан на механические нагрузки сверх нормы - нельзя использовать как несущую конструкцию для тяжелых труб или оборудования
• Не совместим с лотками других систем (например, S3, S7 или сторонних производителей) - из-за различий в форме и шаге перфорации
• Не рекомендован для частого демонтажа - многократные разборки могут ослабить резьбу в крепежных отверстиях

Примеры использования

• Обход колонны в серверной комнате - трасса идет вверх, затем поворачивает влево, чтобы продолжить путь вдоль стены
• Переход с этажа на этаж в многоэтажном здании - лоток спускается по шахте, делает поворот и идет параллельно стене
• Прокладка кабелей в производственной зоне с ограниченным пространством - угол позволяет сделать компактный поворот без увеличения радиуса трассы
• Монтаж в подвале с высокой влажностью - благодаря горячему цинку не образуется ржавчина, как у обычной стали

Практические советы

• При проектировании трассы учтите, что внутренний радиус 100 мм требует свободного места - минимальный радиус изгиба кабеля должен быть не менее 6–8 диаметров кабеля
• Для длинных трасс используйте несколько таких углов - не пытайтесь заменить их одним большим изгибом, если расстояние слишком велико
• Проверяйте соответствие размеров перед заказом: лоток 80×80 мм - именно тот, который нужен; другие размеры не подходят
• При монтаже на деревянные или гипсокартонные поверхности используйте анкерные дюбели - саморезы в одиночку не выдержат нагрузку
• Храните запасной угол 37061khdz - он часто становится последним элементом, которого не хватает при завершении монтажа
