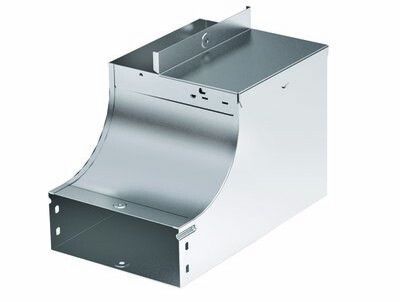

Угол CSSS 90 вертикальный внутр. переходник лев. осн. 100 вкомплекте с крепежными элементами и соединительными пластина | 37062K DKC ДКС

Угол вертикальный внутренний левый 90 градусов 100х80 CSSS 90 от DKC (ДКС) - элемент системы S5 Combitech для формирования вертикальных поворотов кабельной трассы с сохранением целостности проводов. Артикул 37062k включает все необходимые крепежные элементы и соединительные пластины, что упрощает сборку.

Назначение и область применения

Угол вертикальный внутренний левый 90 градусов 100х80 CSSS 90 предназначен для изменения направления кабельной трассы в вертикальной плоскости под углом 90°. Он обеспечивает плавный переход между горизонтальным и вертикальным участком лотка, защищая кабели от перегибов и механических повреждений. Подходит для систем, где требуется организовать трассу вдоль стен, в шахтах, коробах, технологических каналах. Часто применяется в промышленных объектах, офисных зданиях, на заводах и в распределительных пунктах.

Технические характеристики

• Угол изгиба: 90°
• Внутренний радиус: 100 мм - минимизирует напряжение в жилах кабелей при прокладке
• Высота: 80 мм - совместим с лотками S5 Combitech той же высоты
• Ширина: 100 мм - соответствует ширине стандартных лотков системы
• Материал: оцинкованная сталь, обработка по методу Сендзимира - повышенная коррозионная стойкость
• Толщина металла: 0,8 мм - достаточна для жесткости, но не создаёт лишнего веса
• Исполнение изгиба: плавный - исключает острые кромки внутри профиля
• Перфорация: есть на боковой стенке и в основании - для фиксации саморезами и болтами
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - унифицирован с другими элементами системы S5 Combitech

Совместимость и монтаж

Угол вертикальный внутренний левый 90 градусов 100х80 CSSS 90 совместим только с лотками системы S5 Combitech шириной 100 мм и высотой 80 мм. Монтаж выполняется с использованием входящих в комплект соединительных пластин и крепежа. Перфорированные поверхности позволяют закрепить угол к стене или несущей конструкции через отверстия. Для соединения с лотками достаточно выровнять края, надеть пластины и затянуть саморезы. Нет необходимости в сварке или дополнительных инструментах.

Безопасность и стандарты

Элемент изготовлен из оцинкованной стали по методу Сендзимира, обеспечивающему долговечную защиту от коррозии. Соответствует нормам пожарной безопасности: не распространяет горение, не выделяет токсичных веществ при нагреве. Проектные решения с применением этого угла соответствуют ГОСТ Р 50571 и СП 31-110-2003 для кабельных трасс в зданиях.

Преимущества

• Все крепежи и пластины в комплекте - снижает риск потери деталей и ускоряет установку
• Плавный изгиб - безопасен для чувствительных кабелей (например, оптоволокна, многожильных силовых)
• Оцинкование по Сендзимиру - устойчиво к влаге, химическим средам, циклическим нагрузкам
• Перфорация в двух местах - гибкая возможность крепления к различным поверхностям
• Серый цвет и единый дизайн - эстетично сочетается с другими элементами S5 Combitech

Ограничения применения

• Не подходит для лотков других систем (например, S4, S6, или сторонних производителей)
• Не рассчитан на внешние повороты - только для внутренних углов
• Не рекомендуется использовать в условиях постоянного контакта с открытыми источниками воды (не IP67, только защита от коррозии)
• Толщина 0,8 мм ограничивает применение в зонах с высокой механической нагрузкой (например, там, где возможны удары или давление тяжёлых предметов)

Примеры использования

• Подключение вертикального кабельного стояка к горизонтальному лотку в серверной комнате
• Обход колонны в производственном цеху с минимальным радиусом изгиба
• Прокладка кабелей в шахте лифта с выходом на этажный щит
• Формирование трассы вдоль стены в медицинском учреждении с соблюдением требований к чистоте и герметичности

Практические советы

• Проверьте перед монтажом, чтобы ширина и высота лотка точно совпадали с 100×80 мм - даже небольшое расхождение нарушит плотность соединения
• Используйте только крепеж из комплекта - он подобран по длине и типу резьбы для толщины 0,8 мм
• При монтаже на бетонную стену используйте дюбели подходящего диаметра; для металлокаркаса - саморезы по металлу
• Не перегибайте кабели при вводе/выводе - внутренний радиус 100 мм уже обеспечивает допустимую кривизну, но перегрузка всё равно может повредить изоляцию
• Для длинных трасс с несколькими углами - составьте схему заранее, чтобы избежать избытка или недостатка элементов
