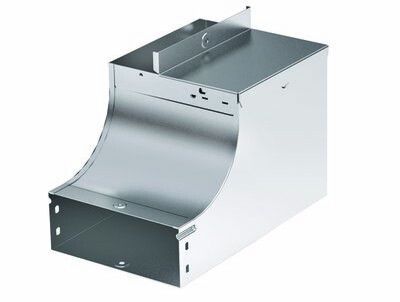

Угол CSSS 90 вертикальный внутр. переходник лев. осн. 150 вкомплекте с крепежными элементами и соединительными пластина | 37063K DKC ДКС

Угол вертикальный внутренний левый 90 градусов 150 мм высота 80 мм в комплекте с крепежными элементами и соединительными пластинами - элемент системы S5 Combitech от DKC, предназначенный для создания плавных вертикальных поворотов кабельных трасс с сохранением целостности проводов. Артикул 37063k обеспечивает совместимость с лотками той же серии.

Назначение и область применения

Этот угловой переходник используется для изменения направления кабельной трассы на 90° в вертикальной плоскости - например, при переходе от горизонтального лотка к вертикальному стояку. Подходит для систем, где требуется минимизация перегибов кабелей и плотная укладка в ограниченном пространстве. Часто применяется в промышленных объектах, серверных помещениях, распределительных щитах и на производствах с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Угол изгиба: 90°
• Тип: вертикальный внутренний левый
• Габариты: ширина 150 мм, высота 80 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасную прокладку кабелей без повреждений изоляции
• Материал: оцинкованная сталь по методу Сендзимира - повышенная коррозионная стойкость
• Толщина металла: 0,8 мм
• Покрытие: серое, равномерное цинкование
• Перфорация: есть на боковой стенке и в основании - для фиксации кронштейнами и болтовыми соединениями
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: с комплектом соединительных пластин и крепежа

Совместимость и монтаж

Угол 37063k предназначен исключительно для работы с лотками системы S5 Combitech того же размера: 150×80 мм. Соединительные пластины и саморезы в комплекте позволяют зафиксировать угол без дополнительных расходных материалов. Монтаж выполняется в два этапа: сначала крепится один торец к горизонтальному лотку, затем - второй к вертикальному участку. Перфорированные зоны обеспечивают надежное крепление даже на гипсокартонных или кирпичных поверхностях. Плавный изгиб не требует усилий при прокладке кабелей - они проходят свободно, без резких перегибов.

Безопасность и стандарты

Изделие соответствует нормам пожарной безопасности благодаря огнестойкости материала. Цинкование по методу Сендзимира гарантирует долговечность в условиях повышенной влажности и агрессивной среды. Нет острых кромок - снижена опасность повреждения кабелей при установке и обслуживании.

Преимущества

• Плавный изгиб с радиусом 100 мм - предотвращает деформацию и переломы кабелей
• Комплект крепежа и пластин - экономит время на сборке, исключает потерю деталей
• Перфорация по всей поверхности - удобство крепления к любым типам поверхностей
• Оцинкованная сталь - устойчивость к ржавчине, срок службы до 20 лет в закрытых помещениях
• Совместимость с широким спектром лотков S5 Combitech - единая система для всех решений

Ограничения применения

• Не подходит для лотков других размеров - например, 100×40 или 200×100
• Не предназначен для наружной установки без защиты от прямого воздействия осадков
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием - материал тонкий (0,8 мм)
• Только для вертикальных поворотов; для горизонтальных нужен другой тип угла

Примеры использования

• Подключение кабельного лотка от потолочного маршрута к полу в серверной комнате
• Переход от трассы вдоль стены к вертикальному стояку возле распределительного щита
• Обход колонн или трубопроводов в производственных цехах
• Формирование многоуровневых кабельных трасс в многоквартирных домах с этажными щитами

Практические советы

• Проверьте перед монтажом, что лоток имеет точно такие же габариты - 150 мм ширины и 80 мм высоты
• Используйте только те крепежные элементы, которые идут в комплекте - они рассчитаны на нагрузку и шаг перфорации
• При прокладке кабелей начинайте с самого узкого места - внутреннего радиуса - чтобы избежать перегрузки
• Если трасса проходит через влажное помещение, дополнительно проверьте герметичность соединений с другими элементами S5 Combitech
• Артикул 37063k - единственный вариант для левого вертикального поворота в этой серии; правый аналог отличается ориентацией
