Угол CSSS 90 вертикальный внутр. переходник левый. осн.100 H100 в комплекте с крепежными элементами и соединительными пл | 37072K DKC ДКС

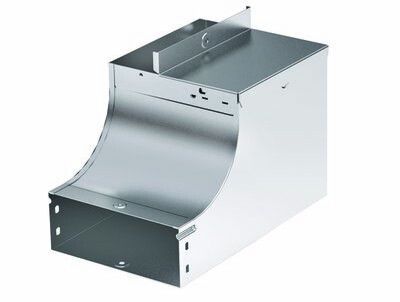

Угол вертикальный внутренний левый 90 градусов основание 100 H100 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37072k, предназначен для создания плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Элемент обеспечивает безопасную прокладку кабелей с минимальным радиусом изгиба и совместим с лотками 100×100 мм.

Назначение и область применения

Этот угловой переходник используется для изменения направления кабельной трассы в вертикальной плоскости на 90° внутри зданий. Подходит для систем, где требуется сохранить целостность кабелей при прохождении через перегородки, шахты, ниши или у стены. Часто применяется в офисах, серверных, промышленных объектах и жилых комплексах при сборке трасс из лотков S5 Combitech.

Технические характеристики

• Угол изгиба: 90°
• Форма: внутренний вертикальный левый
• Габариты: 100 × 100 мм (высота и ширина)
• Внутренний радиус: 80 мм - обеспечивает мягкий изгиб без перегибов кабелей
• Толщина материала: 0,8 мм
• Материал: оцинкованная сталь, покрытие по методу Сендзимира
• Покрытие: серый цвет, антикоррозийное оцинкование
• Перфорация: есть на боковых стенках и в основании - для фиксации саморезами и вентиляции
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение: с готовыми соединительными пластинами и крепежом в комплекте

Совместимость и монтаж

Угол 37072k совместим исключительно с лотками системы S5 Combitech размером 100×100 мм. Монтаж выполняется без дополнительных инструментов:

• Соединительные пластины уже установлены - достаточно зафиксировать угол к лоткам болтами/саморезами из комплекта
• Перфорированные стенки позволяют крепить элемент к стене или потолку через отверстия
• Плавный изгиб не требует усилий при установке - кабели легко протягиваются без риска повреждения изоляции
• Не требует сварки, резки или доработки - готов к использованию сразу после распаковки

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - гарантирует долгую устойчивость к коррозии даже во влажных средах. Соответствует нормам пожарной безопасности: не поддерживает горение, не выделяет токсичных веществ при нагреве. Комплектный крепеж соответствует требованиям механической прочности для нагрузок, возникающих при прокладке кабелей.

Преимущества

• Плавный изгиб с радиусом 80 мм снижает риск повреждения кабелей при протяжке
• Все крепежные элементы и пластины в комплекте - экономят время на подготовку
• Перфорация на всех сторонах - удобство крепления и возможность вентиляции
• Оцинковка по Сендзимиру - надежная защита от ржавчины, особенно важна в помещениях с повышенной влажностью
• Серый цвет и единый дизайн - гармонично сочетается с другими элементами S5 Combitech

Ограничения применения

• Подходит только для лотков 100×100 мм - несовместим с другими размерами системы S5 Combitech
• Не предназначен для наружной установки без защиты от прямого воздействия атмосферных осадков
• Толщина металла 0,8 мм оптимальна для легких и средних нагрузок; для тяжелых кабельных массивов рекомендуется усиление дополнительными кронштейнами
• Не заменяет внешние углы - для поворота наружу нужен другой тип аксессуара

Примеры использования

• Поворот трассы от горизонтального лотка к вертикальному стояку в серверной комнате
• Проход кабелей через перекрытие между этажами с сохранением радиуса изгиба
• Обход колонны или трубопровода в помещении с ограниченным пространством
• Заведение кабелей в распределительный щит снизу, когда лоток идет параллельно стене

Практические советы

• Проверьте перед монтажом, что лотки, к которым крепится угол, имеют точно такие же размеры - 100×100 мм. Несоответствие вызывает зазоры и снижает герметичность трассы
• Используйте крепеж из комплекта - он рассчитан на нагрузку и материал этого конкретного угла. Саморезы другого типа могут деформировать перфорацию
• При прокладке многожильных кабелей - начинайте протяжку с одного конца, чтобы избежать перегибов в точке изгиба
• Если трасса проходит в местах с возможным попаданием воды - дополнительно проверьте герметичность стыков с помощью термосклеивающихся муфт или силиконового герметика
• Артикул 37072k - это левый внутренний угол. Для правой стороны используйте аналогичный элемент с пометкой “правый” - они не взаимозаменяемы
