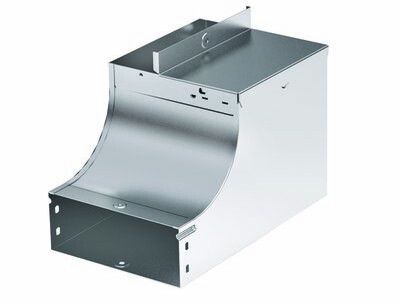

Угол CSSS 90 вертикальный внутр. переходник левый. осн.200 H100 в комплекте с крепежными элементами и соединительными пл | 37074K DKC ДКС

Угол вертикальный внутренний переходник левый 90 градусов основание 200 мм высота 100 мм в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37074k, предназначен для формирования плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Он обеспечивает безопасную прокладку кабелей в углах между горизонтальным и вертикальным участком трассы, сохраняя целостность изоляции и удобство монтажа.

Назначение и область применения

Этот угловой переходник используется в системе S5 Combitech для изменения направления кабельной трассы на 90° внутри вертикальной плоскости. Подходит для прокладки силовых и слаботочных кабелей в местах, где требуется поворот от горизонтального лотка к вертикальному стояку - например, при прохождении через перекрытия, в шахтах, за фальшстенами или возле оборудования.

Изделие совместимо исключительно с лотками шириной 200 мм и высотой 100 мм. Его применение позволяет избежать острых изломов, которые могут повредить кабели при протяжке.

Технические характеристики

• Угол поворота: 90°
• Основание: 200 мм (ширина)
• Высота: 100 мм
• Внутренний радиус изгиба: 80 мм
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: оцинковка горячим способом по методу Сендзимира - устойчиво к коррозии, долговечно
• Форма изгиба: плавный, без резких переходов
• Перфорация: есть на боковой стенке и в основании - для крепления к стене и соединения с другими элементами
• Огнестойкость: соответствует требованиям - не распространяет горение
• Цвет: серый

Совместимость и монтаж

Угол 37074k совместим только с лотками системы S5 Combitech размером 200×100 мм. Нельзя использовать с лотками других производителей или другой габаритной серии.

Монтаж выполняется с использованием входящих в комплект соединительных пластин и крепежных элементов. Перфорированные зоны позволяют закрепить угол к стене саморезами или анкерами, а также легко соединить его с соседними лотками без дополнительных инструментов. Для сборки достаточно выровнять кромки и зафиксировать болтами через перфорацию.

Не требует сварки или специальной подготовки поверхности. Монтаж возможен как до, так и после прокладки кабелей - благодаря открытой конструкции.

Безопасность и стандарты

Изделие выполнено из огнестойкой стали с антикоррозийным покрытием, что соответствует требованиям безопасности для промышленных и коммерческих объектов. Оцинковка по методу Сендзимира гарантирует длительную защиту даже в условиях повышенной влажности. Соответствует нормам для кабельных трасс в помещениях с высокой нагрузкой и требованиями пожарной безопасности.

Преимущества

• Плавный изгиб снижает риск механического повреждения кабелей при протяжке
• В комплекте все необходимые крепежи и пластины - не нужно докупать ничего дополнительно
• Перфорация упрощает установку и позволяет точно регулировать положение
• Оцинковка по Сендзимиру обеспечивает надежную защиту от ржавчины, даже при частом контакте с влагой
• Серый цвет и единый дизайн гармонируют с другими элементами системы S5 Combitech

Ограничения применения

• Подходит только для лотков 200×100 мм - несовместим с другими размерами
• Не предназначен для наружной установки без защиты от прямого воздействия атмосферных осадков
• Не рассчитан на механические нагрузки выше веса кабелей и собственного веса - не используйте как несущую конструкцию
• Запрещается использовать с лотками других систем - отличаются по форме креплений и габаритам

Примеры использования

• Поворот трассы от потолочного лотка к вертикальному стояку в серверной комнате
• Проход кабелей через этажное перекрытие в офисном здании
• Соединение горизонтальных участков в распределительном щите с изменением направления вниз
• Прокладка кабелей вдоль стены с последующим спуском к оборудованию на полу

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 80 мм был достаточен для минимального допустимого радиуса изгиба ваших кабелей - особенно для многожильных и чувствительных типов
• При креплении к стене используйте дюбели подходящего типа для материала стены (бетон, кирпич, ГКЛ)
• Если трасса проходит в сыром помещении, проверьте герметичность соединений - хотя изделие оцинковано, сами стыки остаются открытыми
• При сборке нескольких углов подряд - убедитесь, что каждый элемент установлен строго по уровню, чтобы избежать перекосов и затруднений при протяжке
• Артикул 37074k - это левый угол; для правого поворота нужен аналогичный элемент с другим обозначением
