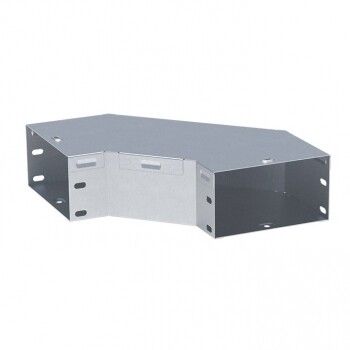

Угол для лотка горизонтальный 90град. 150х50 1мм HDZ EKF g9050150-1-HDZ

Угол 90 град. горизонтальный 50х150-1,0мм HDZ EKF PROxima - это компонент системы кабельных лотков T-Line, предназначенный для изменения направления трассы под прямым углом в горизонтальной плоскости. Выполнен из оцинкованной стали с крышкой, обеспечивает надежную прокладку кабелей на промышленных и коммерческих объектах. Артикул g9050150-1-hdz соответствует сериям EKF-Line и EKF PROxima.

Назначение и область применения

Угол 90 град. горизонтальный 50х150-1,0мм HDZ EKF PROxima используется для перехода кабельной трассы между двумя горизонтальными участками под углом 90°. Применяется там, где необходимо изменить направление прокладки кабелей без разрывов - например, при обходе колонн, стен или оборудования. Подходит для силовых и слаботочных сетей в зданиях промышленного, офисного, жилого и общественного назначения. Устанавливается внутри помещений и в закрытых коробах, не предназначен для улицы или сырых сред вне защиты.

Технические характеристики

• Угол поворота: 90 градусов - фиксированная форма для горизонтального поворота
• Размеры: высота 50 мм, ширина 150 мм - совместим с лотками той же габаритной серии
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках до 10 кг/м
• Материал: сталь с горячим цинкованием - защищает от коррозии, увеличивает срок службы
• Покрытие: горячий цинк - равномерный слой, устойчив к механическому воздействию
• Наличие крышки: да - предотвращает попадание пыли, мусора и случайное касание проводов
• Исполнение: без соединительного разъема - требует крепления к смежным лоткам болтами или хомутами
• Цвет: серый - соответствует цветовой гамме всей системы T-Line
• Гарантия: 84 месяца - подтверждает долговечность покрытия и конструкции

Совместимость и монтаж

Угол 90 град. горизонтальный 50х150-1,0мм HDZ EKF PROxima совместим с лотками T-Line того же размера (50×150 мм) и других изделий серии EKF-Line. Для установки требуется:

• Фиксация к прямым участкам лотков с помощью самонарезающих болтов или хомутов (не входят в комплект)
• Зазор между торцами лотков - не более 2–3 мм для плотного соединения
• Крышка устанавливается после прокладки кабелей; её можно снять и снова закрепить без инструментов
• Не рекомендуется использовать в качестве опоры для тяжелых кабельных bundles свыше 15 кг на метр - возможен прогиб

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование обеспечивает электроизоляцию от корпуса при случайном контакте. Крышка исключает доступ к токоведущим частям при работе вблизи. Соответствует классу IP40 - защита от предметов больше 1 мм, но не от воды.

Преимущества

• Стальная конструкция с цинком выдерживает длительные нагрузки и вибрации
• Крышка снижает риск повреждения кабелей и упрощает обслуживание
• Производство в России - гарантия качества и точности геометрии
• Совместимость с широким спектром аксессуаров EKF-Line - легко расширить трассу
• Долгий срок службы благодаря термически обработанному покрытию

Ограничения применения

• Не предназначен для наружной установки - цинк не защищен от атмосферной коррозии в условиях повышенной влажности
• Не работает как самостоятельный несущий элемент - требует крепления к стене, полу или потолку через подвесы
• Не допускается использование в помещениях с постоянным воздействием кислот, щелочей или солевых растворов
• Не подходит для трасс с радиусом изгиба менее 90° - только прямые повороты

Примеры использования

• Переход кабеля от потолка к боковой стене в серверной комнате
• Обход колонны в производственном цехе при прокладке питания станков
• Смена направления трассы в коридоре офисного здания при прокладке сети Ethernet и видеонаблюдения
• Подключение кабелей от распределительного щита к оборудованию, расположенному под прямым углом

Практические советы

• При заказе проверьте соответствие размеров: угол 50×150 мм должен точно подходить к лоткам такой же габаритной серии
• Для удобства сборки используйте универсальные хомуты с регулировкой - они обеспечивают плотное прилегание даже при небольших перекосах
• Перед монтажом удалите острые кромки на месте реза - они могут повредить изоляцию кабелей
• Не затягивайте болты слишком сильно - это деформирует тонкую сталь (1 мм) и нарушает герметичность крышки
• Если трасса проходит рядом с источниками тепла - учтите температурный коэффициент расширения стали
