Угол вертикальный внешний L 50х300 мм с разворотом трассы на 90 град "ПЛЮС" | VLPDplus90-50-300-L КМ-профиль PL2298

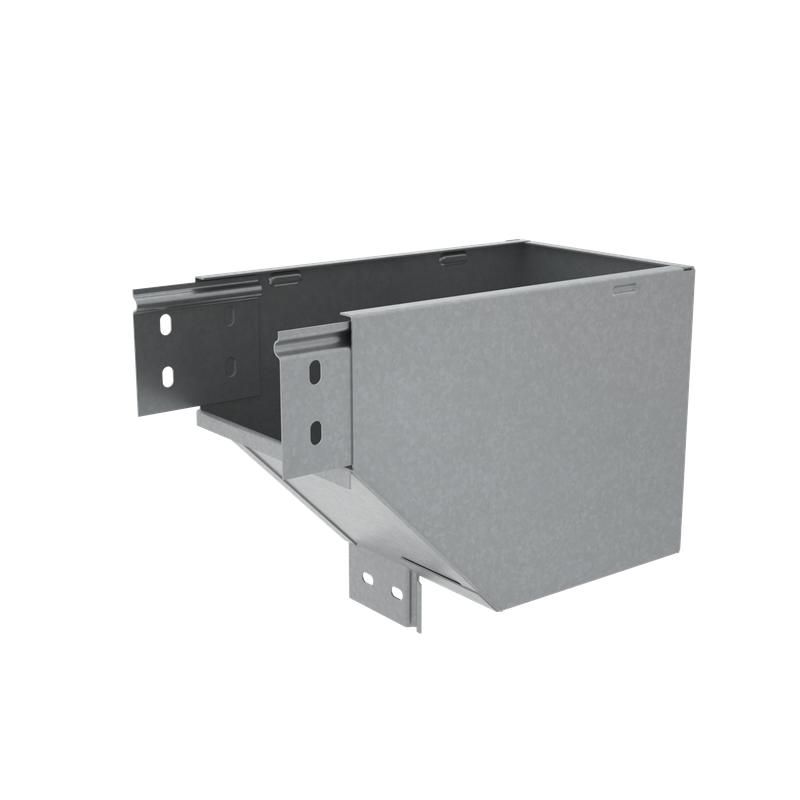

Угол вертикальный внешний L 50×300 мм с разворотом трассы на 90 градусов от КМ-Профиля предназначен для изменения направления кабельной трассы в вертикальной плоскости, обеспечивая плавный переход без перегибов кабелей. Артикулы vlpdplus90-50-300-l, vlpdplus90*50*300-l и pl2298 соответствуют одной модели - надёжному решению для прокладки кабелей в металлических лотках той же серии.

Назначение и область применения

Элемент применяется для поворота кабельной трассы на 90° в вертикальной плоскости - например, когда необходимо вывести лоток с горизонтального участка на вертикальную стену или изменить уровень прохода между этажами. Подходит для систем с металлическими лотками шириной 300 мм и высотой борта 50 мм. Устанавливается внутри зданий, в помещениях с контролируемым микроклиматом. Не предназначен для открытых площадок, повышенной влажности или агрессивных химических сред.

Технические характеристики

• Угол поворота: 90° - позволяет сделать резкий, но безопасный поворот трассы без деформации кабелей.
• Размеры: высота 50 мм, ширина 300 мм - совпадают с параметрами стандартного лотка серии PLUS.
• Внутренний радиус: 100 мм - минимизирует механическую нагрузку на жилы кабеля при изгибе.
• Материал: сталь оцинкованная, толщиной 1 мм - прочная, но лёгкая конструкция.
• Покрытие: оцинкование горячим способом по методу Сендзимира - равномерное, долговечное антикоррозийное покрытие.
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных деталей.
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурном воздействии.
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к работе в закрытых помещениях с нормальным и умеренно холодным климатом согласно ГОСТ 15150-69.
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски.

Совместимость и монтаж

Угол совместим исключительно с металлическими лотками серии PLUS шириной 300 мм и высотой борта 50 мм. Монтаж выполняется путём стыковки с прямыми участками лотка через интегрированный соединитель. Для фиксации используются самонарезающие болты или заклёпки, предусмотренные конструкцией лотка. Не требуется сварка или дополнительные кронштейны. Перед установкой проверьте соответствие внутреннего радиуса (100 мм) минимально допустимому радиусу изгиба кабелей - особенно для силовых и многожильных проводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Применение оцинкованной стали по методу Сендзимира гарантирует соответствие нормам по защите от коррозии в условиях сухих и слабоагрессивных сред. Сертификаты на продукцию доступны у производителя КМ-Профиля.

Преимущества

• Интегрированный соединитель снижает время монтажа и количество компонентов.
• Горячее цинкование обеспечивает длительную защиту даже при частом обслуживании.
• Чётко заданный внутренний радиус 100 мм исключает риск повреждения изоляции кабелей.
• Совместимость с серией PLUS позволяет использовать крышки и другие аксессуары для усиления герметичности.

Ограничения применения

• Не предназначена для наружной установки - не рассчитана на постоянное воздействие осадков, ультрафиолета или перепадов температур ниже -40C.
• Не рекомендуется для помещений с высокой влажностью (>80%) или наличием агрессивных паров (кислоты, щёлочи).
• Толщина материала 1 мм делает угол чувствительным к ударным нагрузкам - не следует использовать там, где возможны механические воздействия (например, рядом с движущимся оборудованием).

Примеры использования

• Переход кабельной трассы с потолка на стену в серверной комнате.
• Подъём лотка от уровня пола до технологического канала на втором ярусе производства.
• Обход препятствий (колонн, трубопроводов) в распределительных щитовых.
• Прокладка кабелей в административных зданиях, офисах, торговых центрах с закрытыми каналами.

Практические советы

• При заказе обязательно указывайте правильный артикул - vlpdplus90-50-300-l или pl2298 - чтобы получить именно левый вариант с нужным направлением поворота.
• Для лучшей защиты от пыли и мусора используйте крышку для угла серии PLUS - она плотно фиксируется на этом угле.
• Проверяйте посадочные поверхности перед монтажом - они должны быть ровными, без деформаций, иначе соединение будет неплотным.
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию тонкостенной стали (1 мм).
• Если трасса проходит через зону с высокой запылённостью, комбинируйте этот угол с герметичными крышками и регулярно проводите профилактическую очистку.
