Поворот горизонтальный 45град опт. лотка 120мм - DS-120-LL23F IEK

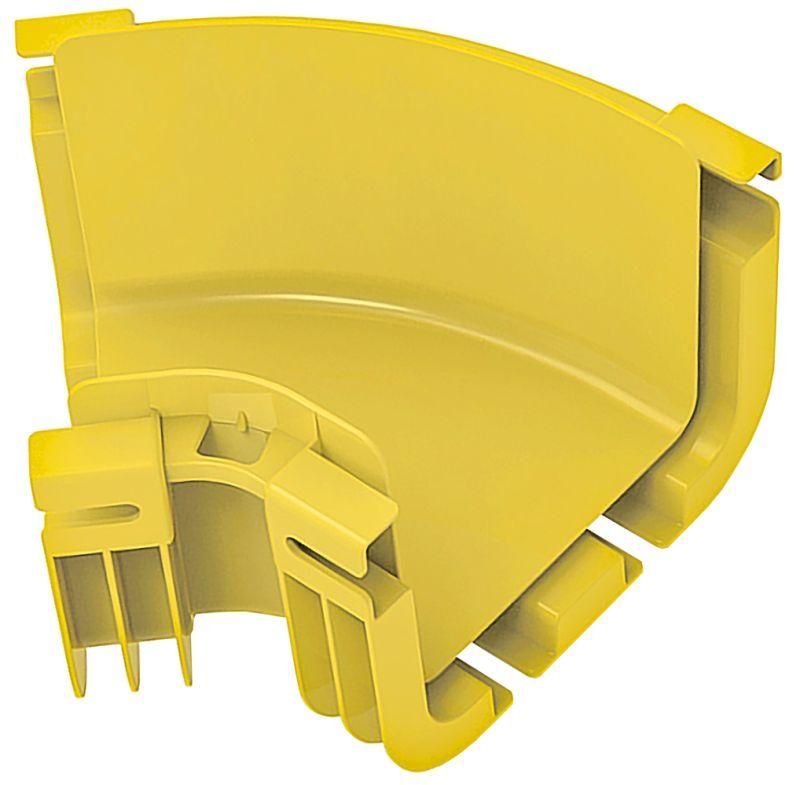

Угол горизонтальный 45 градусов для кабельного лотка 120 мм ITK, ГСИ - это комплектующий элемент для сборки горизонтальных траекторий кабельных лотков из пластика, обеспечивающий плавный переход кабелей на угол 45°. Применяется в центрах обработки данных и других объектах с высокими требованиями к укладке оптоволоконных кабелей.

Назначение и область применения

Элемент используется для изменения направления кабельного лотка в горизонтальной плоскости под углом 45°. Подходит для систем, где требуется сохранить минимальный радиус изгиба оптического кабеля, чтобы избежать потерь сигнала. Часто применяется в ЦОДах, серверных помещениях, телекоммуникационных шкафах и на производствах с плотной кабельной инфраструктурой.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без острых изгибов
• Ширина лотка: 120 мм - совместим с лотками такого же размера
• Внутренний радиус: 45 мм - соответствует допустимому радиусу изгиба для большинства оптических кабелей
• Материал: пластик - легкий, химически стойкий, не проводит ток
• Цвет: желтый - визуально выделяет участок трассы, упрощает обслуживание
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в постоянном режиме
• Исполнение: без соединительного элемента - требует установки на лотки с помощью креплений
• Широкодиапазонное исполнение: да - поддерживает работу при изменении температур и нагрузках
• Исполнение для больших расстояний: да - сохраняет форму и жесткость даже при длинных прямых участках
• Защитное покрытие: необработанная поверхность - не требует антикоррозийной обработки, но не защищена от механических царапин

Совместимость и монтаж

Угол горизонтальный 45 градусов для кабельного лотка 120 мм ITK, ГСИ совместим с другими элементами лотковой системы того же размера и типа от бренда ITK. Устанавливается путём фиксации на двух смежных прямых участках лотка с помощью болтов, саморезов или крепёжных планок. Отсутствие встроенного соединительного элемента требует точного выравнивания кромок перед монтажом. Для надёжности рекомендуется использовать крепления через каждые 30–50 см по периметру.

Преимущества

• Пластиковое исполнение исключает риск возникновения электромагнитных помех - важно для чувствительных оптических линий
• Минимальный внутренний радиус 45 мм снижает вероятность повреждения волокон при прокладке
• Высокая долговечность (25 лет) позволяет не менять элементы в течение всего жизненного цикла инфраструктуры
• Яркий цвет упрощает визуальную диагностику и обслуживание трасс
• Поддержка широкодиапазонного исполнения делает его пригодным для помещений с колеблющимися условиями окружающей среды

Ограничения применения

• Не предназначено для вертикальных поворотов - только для горизонтального изменения направления
• Не имеет собственных крепёжных элементов - требует внешних креплений и точного выравнивания
• Пластиковый материал менее устойчив к ударным нагрузкам - не рекомендуется для мест с возможностью механических воздействий (например, рядом с движущимся оборудованием)
• Не подходит для силовых кабелей с большим весом - максимальная нагрузка рассчитана только на слаботочные и оптические линии

Примеры использования

• Переход между двумя рядами стоек в серверной комнате
• Обход препятствий (вентиляционные каналы, трубопроводы) внутри кабельного канала
• Формирование ответвлений в распределительных щитах
• Сборка комплексных трасс в ЦОДах с множеством оптических соединений

Практические советы

• Проверьте посадочный диаметр лотка - он должен точно соответствовать 120 мм, иначе будет зазор или перегрузка
• При монтаже используйте уровень - малейший перекос может вызвать перегиб кабеля внутри
• Не затягивайте крепления слишком сильно - пластик может деформироваться
• Для трасс с частым доступом выбирайте места с хорошим освещением - желтый цвет лучше заметен
• Сохраните документацию от ITK - этот элемент сертифицирован как часть системы ГСИ, что важно для аудита и гарантийного обслуживания
