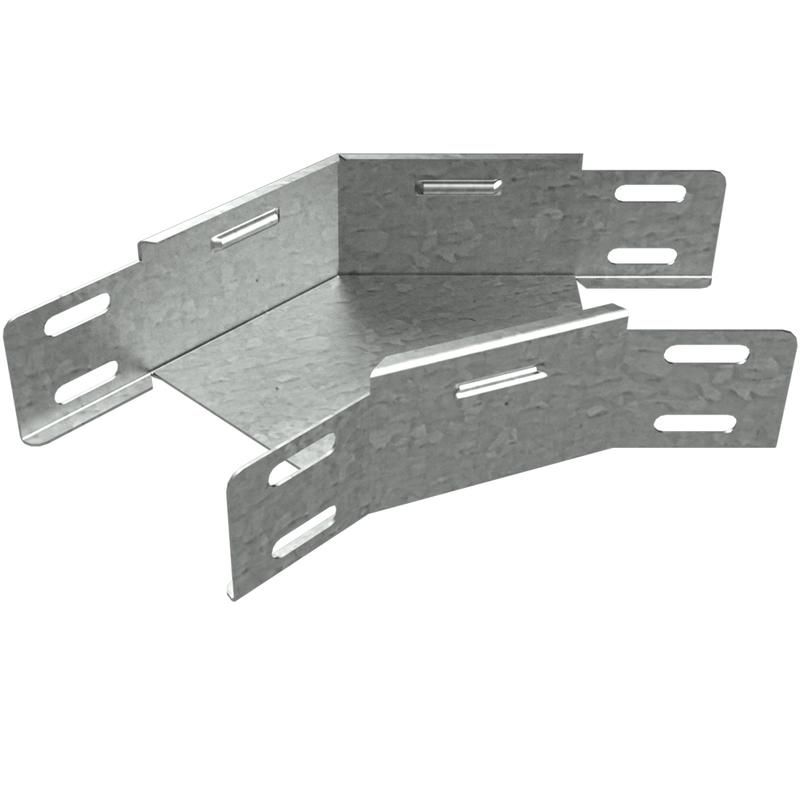

Угол горизонтальный 45 градусов 50х500 | GL45*50*500 КМ-профиль LO0205

Угол горизонтальный для листового кабельного лотка 45 градусов 500х50 мм сталь оцинкованная серая от КМ-Профиля предназначен для изменения направления трассы кабельных лотков на 45°, обеспечивая плавный переход между участками. Артикулы lo0205, gl45-50-500 и gl45*50*500 соответствуют одной модели - надёжному решению для прокладки кабелей в промышленной среде.

Назначение и область применения

Этот угол используется для поворотов в системах листовых кабельных лотков, когда необходимо изменить направление трассы под углом 45°. Подходит для прокладки силовых, управляющих и слаботочных кабелей в цехах, на объектах ЖКХ, энергетике, транспорте и других местах с высокими требованиями к защите проводов. Применяется там, где требуется компактный, прочный и долговечный элемент маршрута.

Технические характеристики

• Угол изгиба: 45° - оптимальный для снижения механических напряжений на кабелях при прокладке
• Размеры: ширина 500 мм, высота 50 мм - совместим с лотками такого же формата
• Материал: сталь с оцинкованным покрытием - устойчив к коррозии, особенно в условиях повышенной влажности
• Толщина стенки: 1 мм - достаточна для жёсткости при нагрузках, но сохраняет лёгкость
• Цвет: серый - единообразный внешний вид с другими элементами системы
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает в помещениях и на открытых площадках при температуре от −40C до +40C
• Наличие NATO-отверстий: да - позволяет фиксировать элемент болтами M8/M10 через стандартные отверстия, без сверления
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности

Совместимость и монтаж

Угол совместим с листовыми кабельными лотками того же типа и размера - 500×50 мм. Монтируется с помощью болтов, проходящих через NATO-отверстия, которые уже выполнены в теле детали. Нет необходимости в дополнительном сверлении. Соединение с прямыми участками лотка осуществляется без специальных соединителей - элемент рассчитан на прямую стыковку. Для герметичности и защиты от перегрузок рекомендуется использовать одинаковые по толщине материалы в смежных зонах.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Климатические классы У1/УХЛ1/УХЛ3 обеспечивают работу в соответствии с ГОСТ 15150. Оцинкованное покрытие защищает от электрохимической коррозии, что важно при использовании в агрессивных средах. Отсутствие пластиковых элементов исключает риск возгорания от перегрева кабелей.

Преимущества

• Готовые NATO-отверстия экономят время монтажа - не требуют сверления
• Оцинкованная сталь увеличивает срок службы в сравнении с обычной сталью
• Жёсткая конструкция с толщиной 1 мм предотвращает деформацию при заполнении лотка кабелями
• Подходит для установки в труднодоступных местах благодаря компактным габаритам
• Не требует дополнительных крепёжных элементов - полностью автономен в сборке

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтального направления
• Не подходит для лотков с высотой более 50 мм - возможен перекос и плохое прилегание
• Не рекомендуется для постоянного воздействия воды (например, под открытым небом без крышки) - хотя оцинковка защищает, длительное намокание может вызвать коррозию в местах стыков
• Не имеет внутреннего радиуса изгиба - кабели должны иметь минимальный допустимый радиус изгиба, соответствующий 45° повороту

Примеры использования

• Переход между двумя параллельными рядами лотков на производстве
• Обход препятствий (колонн, труб, оборудования) в распределительных щитовых
• Прокладка кабелей в технологических коридорах заводов с плотной аппаратурой
• Системы автоматизации на конвейерах, где нужен плавный поворот трассы

Практические советы

• Проверьте перед монтажом, чтобы ширина лотка точно соответствовала 500 мм - даже небольшое расхождение может нарушить герметичность
• При использовании в сыром помещении дополнительно закройте стыки термостойким герметиком
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл (1 мм)
• Если планируете много таких углов в одном маршруте - учтите суммарную потерю свободного пространства внутри лотка
• Артикулы lo0205, gl45-50-500 и gl45*50*500 - все они указывают на одну и ту же модель; используйте любой из них при заказе
