Угол горизонтальный 90 градусов 100х100, 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SDH1010KHDZ ДКС

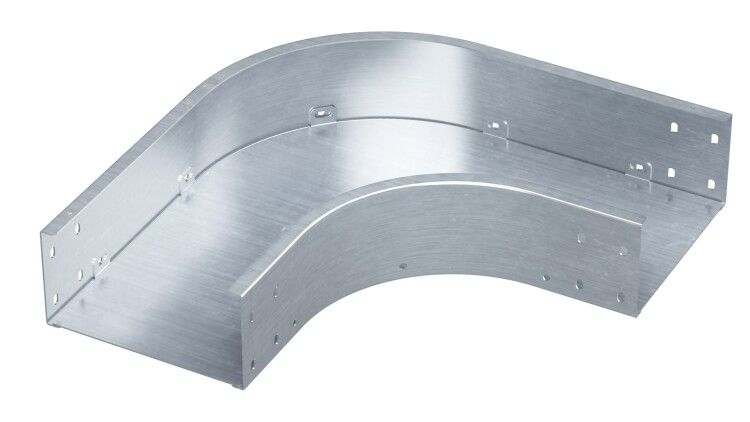

Угол горизонтальный 90 градусов 100х100, 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы кабельной трассы S5 Combitech, предназначенный для изменения направления кабельных лотков в горизонтальной плоскости под прямым углом. Благодаря оцинкованному покрытию и комплектной фурнитуре, изделие обеспечивает долговечную и безопасную прокладку проводов на объектах с повышенными требованиями к защите от коррозии.

Назначение и область применения

Угол горизонтальный 90 градусов 100х100, 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC используется для поворота кабельных лотков серии S5 Combitech на 90° внутри одной горизонтальной плоскости. Применяется там, где требуется изменить направление трассы без потери жесткости конструкции - например, при проходе через перегородки, вокруг колонн или при переходе между уровнями оборудования.

Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на заводах, в распределительных пунктах, серверных и других зонах с высокими нагрузками и риском механических воздействий.

Технические характеристики

• Тип угла: Горизонтальный
• Угол поворота: 90°
• Размеры: 100 × 100 мм (высота и ширина бортов)
• Толщина стенки: 2,0 мм
• Материал: Оцинкованная сталь
• Покрытие: Горячий цинк - защитный слой толщиной до 80–100 мкм, обеспечивающий длительную антикоррозийную стойкость
• Цвет: Серый
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы)
• Широкодиапазонное исполнение: Да - совместим с лотками S5 Combitech различных длин и модификаций
• Огнестойкость: Да - соответствует требованиям к негорючим материалам для кабельных систем

Совместимость и монтаж

Угол горизонтальный 90 градусов 100х100, 2,0 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC предназначен исключительно для использования с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 100 мм. Совместимость проверена производителем - все отверстия и формы точно совпадают.

Монтаж выполняется в три этапа:

1. Установите угол между двумя прямыми участками лотка.
2. Закрепите соединительные пластины с внутренней стороны каждого борта с помощью болтов из комплекта.
3. Затяните крепеж равномерно - не допускайте перекосов, чтобы сохранить герметичность и прочность соединения.

Не используйте сторонние крепежные элементы - они могут не обеспечить требуемую нагрузочную способность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в промышленном применении. Материал имеет сертификат огнестойкости - не распространяет горение и не выделяет токсичных веществ при нагреве. Покрытие горячим цинком снижает риск электрохимической коррозии даже в условиях повышенной влажности.

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет в закрытых помещениях и до 15 лет во влажных средах
• Комплектная фурнитура исключает потерю деталей и ускоряет установку
• Жесткая конструкция с толщиной 2 мм предотвращает деформацию под весом заполненных лотков
• Серый цвет не требует окраски после монтажа - готов к эксплуатации сразу
• Широкодиапазонное исполнение позволяет использовать один тип угла для разных вариаций лотков S5 Combitech

Ограничения применения

• Не предназначен для вертикальных поворотов - для них используются другие типы углов
• Не рекомендован для открытых площадок без защиты от осадков - хотя цинк устойчив, постоянный контакт с дождём и солью снижает срок службы
• Не следует применять с лотками других серий (например, S4, S6) - несовпадение размеров отверстий и форм приведёт к ненадёжному соединению
• Не подлежит сварке - термическое воздействие разрушает цинковое покрытие и создаёт зоны коррозии

Примеры использования

• Переход кабельной трассы вокруг технологической колонны в цеху
• Обход препятствия при прокладке лотка вдоль стены с выходом в смежное помещение
• Формирование контура питания для станков в автоматизированной линии
• Прокладка кабелей в серверной комнате с плотной маршрутизацией

Практические советы

• Перед монтажом проверьте соответствие высоты борта вашего лотка - должна быть именно 100 мм, как у S5 Combitech
• При использовании в местах с частыми вибрациями дополнительно затяните крепеж через 3–6 месяцев
• Не перегружайте лоток - максимальная нагрузка зависит от длины пролёта; для угла 100×100 оптимально - до 15 кг/м погонного
• Если нужен поворот в другом направлении - используйте тот же угол, просто перевернув его на 180° - он универсален
• Артикул sdh1010khdz - единственный номер для заказа этого изделия в каталоге DKC; не путайте с аналогами без комплекта
