Угол горизонтальный 90 градусов 50х100, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами | SDN510KHDZ DKC ДКС

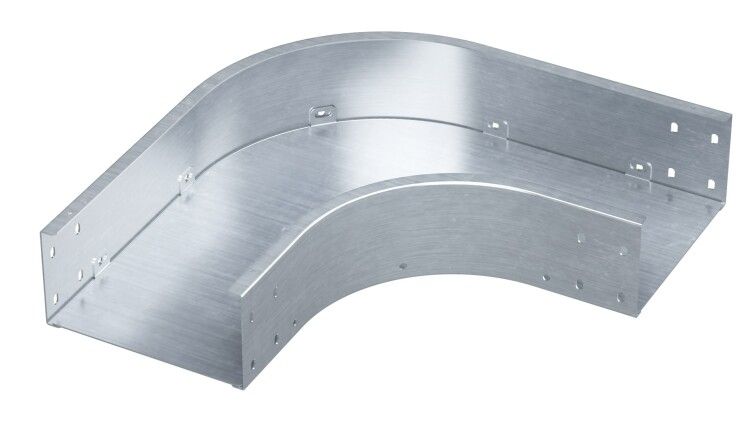

Угол горизонтальный 90 градусов 50х100 1,2 мм горячий цинк в комплекте с крепежными элементами и соединительными пластинами DKC, ГСИ - это элемент кабельной трассы для изменения направления лотков S5 Combitech в горизонтальной плоскости. Благодаря оцинкованному покрытию и полной комплектации изделие подходит для долговременной эксплуатации в помещениях и на объектах с повышенной влажностью.

Назначение и область применения

Угол горизонтальный 90 градусов 50х100 1,2 мм горячий цинк в комплекте с крепежными элементами и соединительными пластинами DKC, ГСИ предназначен для создания поворотов в горизонтальной плоскости при сборке кабельных лотков системы S5 Combitech. Применяется там, где требуется изменить направление трассы под прямым углом - например, при обходе колонн, перегородок или переходе между уровнями оборудования.

Подходит для прокладки силовых и слаботочных кабелей в промышленных зданиях, серверных, распределительных пунктах, на заводах и в транспорте. Огнестойкость изделия позволяет использовать его в системах, соответствующих требованиям пожарной безопасности.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный поворот трассы без дополнительных фитингов
• Размеры: высота 50 мм, ширина 100 мм - совместим с лотками S5 Combitech того же формата
• Толщина стенки: 1,2 мм - гарантирует жесткость и устойчивость к механическим нагрузкам
• Материал: сталь оцинкованная - защищает от коррозии, продлевает срок службы
• Покрытие: горячий цинк - более прочное и равномерное, чем электрохимическое оцинкование
• Цвет: серый - единый внешний вид с другими элементами линейки S5 Combitech
• Широкодиапазонное исполнение: да - допускает установку в условиях температур от -40C до +60C
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии открытого огня

Совместимость и монтаж

Угол горизонтальный 90 градусов 50х100 1,2 мм горячий цинк в комплекте с крепежными элементами и соединительными пластинами DKC, ГСИ совместим исключительно с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 100 мм. Не используется с лотками других серий или производителей.

Комплектация включает соединительные пластины и крепежные элементы - болты, гайки и шайбы, уже подобраны по размеру. Монтаж выполняется в следующем порядке:

1. Закрепите один конец угла к лотку с помощью приложенных пластин и болтов
2. Приведите второй конец встык с другим лотком
3. Зафиксируйте вторую сторону аналогичным образом
4. Проверьте герметичность стыков - при необходимости используйте уплотнители (не входят в комплект)

Не требует сварки или специальных инструментов - достаточно отвертки или гаечного ключа.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: имеет подтверждённую огнестойкость, что важно для объектов с нормами КПЭ и СП 31-110. Покрытие горячим цинком соответствует ГОСТ 14771 - обеспечивает антикоррозийную защиту в средах с повышенной влажностью и химической активностью.

Преимущества

• Полная комплектация - не нужно докупать крепеж и пластины отдельно
• Оцинкованное покрытие - устойчиво к ржавчине даже при частых мойках или влажном микроклимате
• Жесткая конструкция - не деформируется под весом заполненных кабелей
• Серый цвет - эстетично сочетается с остальными элементами S5 Combitech
• Широкий температурный диапазон - можно применять в холодильных камерах и на улице в закрытых коробах

Ограничения применения

• Не предназначена для вертикальных поворотов - для них нужны другие типы фитингов
• Не совместима с лотками других серий, даже если размеры кажутся одинаковыми - отличаются формы креплений
• Не рекомендуется для постоянного контакта с открытым огнем - хотя огнестойкая, она не является противопожарной перегородкой
• Не следует использовать в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться

Примеры использования

• Переход кабельной трассы вокруг технологической колонны в цехе
• Смена направления лотка при прохождении через стену в серверной комнате
• Обвод препятствия при монтаже в распределительном щите
• Сборка трассы в помещении с высокой влажностью - например, в пищевой промышленности

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотка и угла совпадали по уровню - иначе кабели будут тереться
• Если трасса будет нагружена тяжелыми кабелями, усиливайте крепление дополнительными точками на участках рядом с углом
• При использовании в местах с возможным попаданием воды - контролируйте герметичность стыков, особенно если лотки не имеют уплотнителей
• Артикул sdn510khdz - всегда указывайте его при заказе запасных частей, чтобы избежать несовместимости
• Не заменяйте крепеж на саморезы - они не обеспечивают нужной прочности при вибрациях
