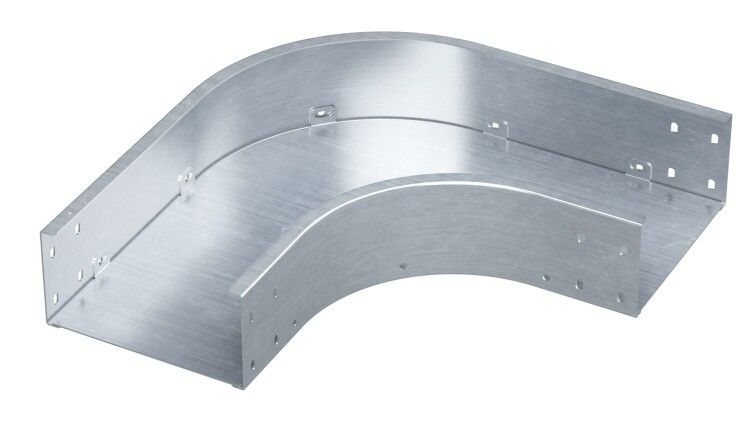

Угол горизонтальный 90 градусов 50х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SDM540KHDZ ДКС

Угол горизонтальный 90 градусов 50х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Этот элемент совместим с лотками серии S5 Combitech и используется там, где требуется надежный и защищённый поворот на 90°. Бренд DKC гарантирует соответствие стандартизированным решениям для промышленной автоматизации.

Назначение и область применения

Угол горизонтальный 90 градусов 50х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC служит для перехода между участками кабельного лотка, изменяющими направление на 90° внутри одной горизонтальной плоскости. Применяется в системах прокладки силовых и управляющих кабелей на объектах с повышенными требованиями к долговечности и безопасности: заводские цеха, распределительные пункты, транспортные терминалы, энергообъекты.

Технические характеристики

• Тип изделия: Горизонтальный угол 90°
• Размеры: Высота 50 мм, ширина 400 мм - соответствует лоткам S5 Combitech
• Толщина стенки: 1,5 мм - обеспечивает жёсткую конструкцию без деформаций
• Материал: Оцинкованная сталь - устойчивость к коррозии и механическому воздействию
• Покрытие: Горячий цинк - более прочное и равномерное покрытие по сравнению с электроцinkом
• Исполнение изгиба: Плавный - исключает острые кромки, снижает риск повреждения кабелей
• Огнестойкость: Да - сохраняет целостность при температурном воздействии до предела нормированного класса
• Цвет: Серый - единый внешний вид с другими элементами серии S5 Combitech
• Широкодиапазонное исполнение: Да - позволяет использовать в условиях перепадов температур и влажности

Совместимость и монтаж

Угол горизонтальный 90 градусов 50х400, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами DKC рассчитан исключительно на использование с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 400 мм. Несовместим с лотками других серий или размеров.

В комплекте уже есть все необходимые элементы для сборки:

• Соединительные пластины - обеспечивают герметичный и электрически замкнутый контакт с лотком
• Крепежные болты, гайки и шайбы - подходят для фиксации к опорным конструкциям через отверстия в основе

Монтаж выполняется без сварки: достаточно выставить угол, закрепить пластины к торцу лотка и затянуть крепёж моментом 8–10 Нм. Герметичность достигается благодаря плотному прилеганию поверхностей и наличию зазубрин на контакте - они усиливают сцепление без дополнительных уплотнителей.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости согласно EN 61537 и GOST R IEC 61537. Материал и покрытие обеспечивают безопасную работу в помещениях с возможностью возникновения короткого замыкания или перегрева. Элемент не содержит токсичных веществ и подлежит вторичной переработке после окончания срока службы.

Преимущества

• Горячее цинкование увеличивает срок службы в агрессивных средах (высокая влажность, химические пары) на 30–50% по сравнению с холодным цинком
• Плавный изгиб минимизирует трение кабеля при протяжке, особенно важен при использовании многожильных проводов
• Предварительно комплектованная система сокращает время установки на 40–60%
• Единая цветовая и геометрическая платформа с лотками S5 Combitech упрощает проектирование и обслуживание
• Поддержка широкодиапазонного исполнения делает изделие пригодным для использования вне помещений при условии защиты от прямых осадков

Ограничения применения

• Не предназначена для вертикальных поворотов - используйте другие типы углов (например, вертикальный 90°)
• Запрещено применять с лотками другой высоты (менее 50 мм или более) - щели и потерю защиты IP
• Не рекомендовано для постоянного погружения в жидкости - хотя покрытие устойчиво, внутренняя часть не является полностью герметичной
• Не следует использовать в местах с частыми ударными нагрузками (например, рядом с движущимися механизмами без дополнительной защиты)

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обвод препятствия (трубопровода, оборудования) в распределительной камере
• Формирование контура питания для конвейера с изменением направления движения
• Сборка многоуровневой системы кабельных путей в серверной комнате с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что лоток имеет ту же толщину (1,5 мм) - иначе возможно плохое прилегание соединительных пластин
• При прокладке большого числа кабелей - не заполняйте угол более чем на 60% площади сечения, чтобы избежать перегрева и трудностей при последующих работах
• На открытых площадках - дополнительно контролируйте состояние цинкового слоя каждые 2 года; при появлении белого налёта (цинковых продуктов коррозии) можно обработать поверхность антикоррозийным спреем
• Артикул sdm540khdz всегда указывает именно этот вариант - не путайте с аналогами от других производителей, даже если размеры совпадают
• Для удобства хранения - храните в сухом месте, желательно в оригинальной упаковке, так как крепёж легко потеряется
