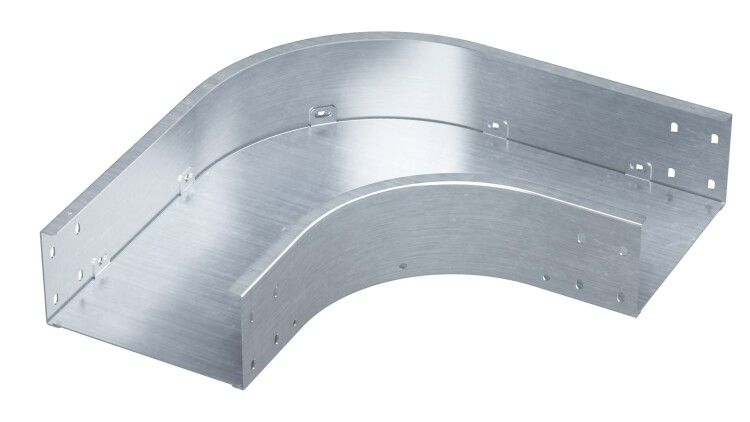

Угол горизонтальный 90 градусов 80х300, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SDM830KHDZ ДКС

Угол горизонтальный 90 градусов 80х300, 1.5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Этот элемент совместим с лотками серии S5 Combitech и оснащён всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Угол горизонтальный 90 градусов 80х300, 1.5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для поворота кабельных лотков на 90° внутри одной горизонтальной плоскости. Применяется в системах прокладки силовых и слаботочных кабелей там, где требуется изменить направление трассы - например, при проходе через перегородки, вокруг колонн или при переходе между уровнями оборудования.

Подходит для установки в промышленных помещениях, на заводах, в распределительных пунктах, серверных и телекоммуникационных шкафах. Особенно эффективен в комплексных трассах, где важно сохранить целостность и доступность кабелей.

Технические характеристики

• Тип угла: Горизонтальный
• Угол поворота: 90°
• Размеры: Высота 80 мм, Ширина 300 мм
• Материал: Сталь оцинкованная
• Толщина стенки: 1,5 мм
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Цвет: Серый
• Широкодиапазонное исполнение: Да - позволяет использовать с лотками других серий при соблюдении габаритов
• Огнестойкость: Да - соответствует требованиям пожарной безопасности при использовании в кабельных трассах

Совместимость и монтаж

Угол горизонтальный 90 градусов 80х300, 1.5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, DKC рассчитан на использование с лотками серии S5 Combitech с высотой борта 80 мм и шириной основания 300 мм. Совместим также с другими лотками аналогичных габаритов, если они имеют одинаковые отверстия для крепления.

Комплектация включает соединительные пластины и крепёж - болты, гайки и шайбы. Монтаж выполняется в три этапа:

1. Закрепите угол к одному из лотков с помощью соединительных пластин - они фиксируются саморезами или болтами через предварительно просверленные отверстия.
2. Приведите второй лоток в положение под прямым углом и закрепите его вторым набором пластин.
3. Проверьте плотность прилегания и равномерность нагрузки - не допускайте перекосов, чтобы избежать деформации кабельных каналов.

Не требует сварки или специальных инструментов - достаточно обычного ключа или отвертки.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет горение и выдерживает температурные воздействия в рамках нормативов для кабельных систем. Покрытие горячим цинком снижает риск возникновения электрохимической коррозии, что особенно важно во влажных или агрессивных средах.

Преимущества

• Готовый крепёж в комплекте - экономит время на сборке и исключает потерю деталей.
• Оцинкование методом горячего цинкования обеспечивает долговечность даже при повреждении поверхности.
• Толщина 1,5 мм гарантирует жёсткость и устойчивость к механическим нагрузкам.
• Серый цвет не выделяется в системе, легко сочетается с другими элементами лотковой системы.
• Широкодиапазонное исполнение даёт возможность адаптировать угол к другим лоткам с аналогичными размерами.

Ограничения применения

• Не предназначена для вертикальных поворотов - используйте вертикальный угол для изменения высоты трассы.
• Не рекомендуется применять в условиях постоянного контакта с открытым огнем или экстремально высокими температурами (>400C).
• Не следует использовать с лотками, имеющими меньшую высоту борта (менее 80 мм) - возможен зазор и потеря герметичности.
• При монтаже в местах с сильной вибрацией необходимо дополнительно проверить затяжку крепежа после первых 2–3 недель работы.

Примеры использования

• Переход кабельной трассы с одного этажа на другой через технологический люк - угол позволяет сделать поворот без перегиба проводов.
• Обход колонны в производственном цеху - вместо удлинения трассы используются два таких угла для формирования L-образного маршрута.
• Сборка распределительного щита с несколькими входящими/исходящими кабелями - угол помогает организовать компактную и упорядоченную трассу.

Практические советы

• Перед монтажом проверьте внутренний радиус изгиба - он должен соответствовать минимальному радиусу прокладки кабелей, указанным в их паспорте.
• Если трасса будет находиться в помещении с повышенной влажностью, убедитесь, что все стыки плотно прилегают - лишняя влага может попасть внутрь через неплотные соединения.
• При замене старого угла - новый можно установить на те же места крепления, если отверстия совпадают. Это ускоряет ремонт.
• Не забудьте учесть посадочные размеры: 80 мм по высоте и 300 мм по ширине - эти значения должны точно совпадать с вашими лотками.
• Артикул sdm830khdz - запомните его для заказа запасных частей; этот угол часто используется в крупных проектах, поэтому наличие запаса снижает простои.
