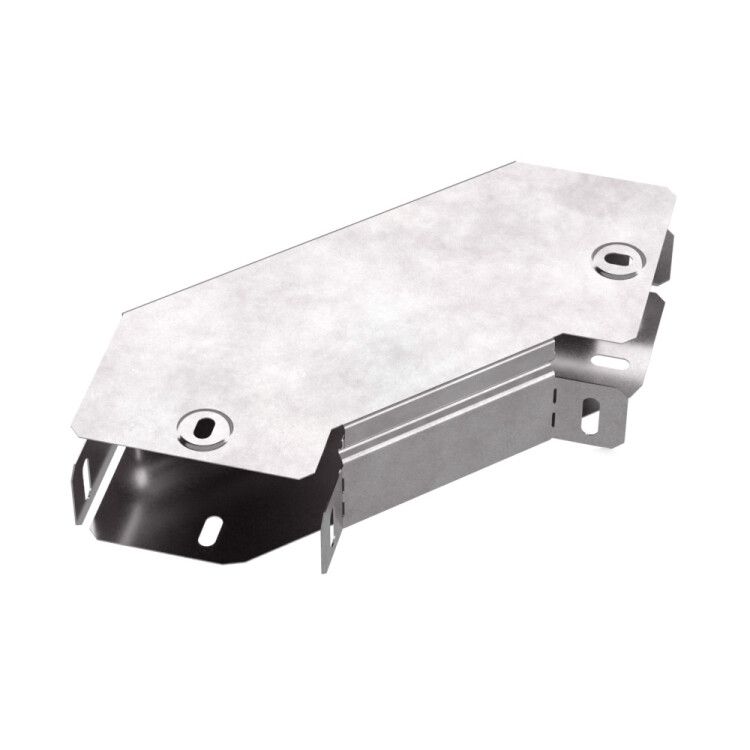

Угол горизонтальный 90 градусов с крышкой 100х100 Стандарт Промрукав - это прочный металлический переходник для изменения направления кабельной трассы в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с повышенной устойчивостью к коррозии и предназначено для использования в промышленных системах проводки. Артикул pr16.0413 соответствует серии Стандарт Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой 100х100 Стандарт Промрукав используется для поворота кабельных трасс на 90° в горизонтальной плоскости. Подходит для установки с перфорированными и глухими лотками, когда требуется сохранить доступ к кабелям через съёмную крышку. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в транспортерных системах и других местах, где нужна защищённая и удобная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Форма: горизонтальный угол 90°
• Размеры: 100 × 100 мм (высота и ширина внутреннего прохода)
• Внутренний радиус изгиба: 75 мм - обеспечивает плавный переход кабелей без перегибов
• Толщина стенки: 0,7 мм - достаточна для механической прочности при нагрузках
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Покрытие: серое, матовое
• Крышка: съёмная, фиксируется без инструментов
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках нормативов
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температурах от -80C до +150C
• Исполнение: без соединительного разъема - требует дополнительных элементов для стыковки с другими участками трассы
• Усиленное исполнение: да - увеличенная жёсткость конструкции против деформаций

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой 100х100 Стандарт Промрукав совместим с лотками того же размера (100×100 мм) от серии Стандарт Промрукав. Для сборки трассы используются болты, хомуты или другие крепёжные элементы, подходящие под стандартные отверстия в боковых стенках. Монтаж выполняется после предварительной подготовки трассы: лотки должны быть выровнены, а углы установлены с учётом радиуса изгиба 75 мм - чтобы не повредить изоляцию кабелей. Крышку можно открывать без демонтажа всего угла - для осмотра и обслуживания кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Цинкование по методу Сендзимира гарантирует долговечность даже в условиях высокой влажности. Климатическое исполнение УХЛ2 позволяет использовать продукт в закрытых и частично открытых зонах, исключая прямое воздействие атмосферных осадков. Соответствие стандартам EN 61537 и ГОСТ Р 50571.5.52 не указано явно, но конструкция соответствует типовым решениям для промышленных кабельных систем.

Преимущества

• Оцинкованное покрытие по методу Сендзимира - более равномерное и долговечное, чем обычное горячеоцинкованное
• Съёмная крышка - упрощает проверку и замену кабелей без полного демонтажа системы
• Усиленное исполнение - снижает риск прогиба при нагрузке от большого количества кабелей
• Огнестойкость - повышает безопасность в случае возгорания внутри трассы
• Работа при экстремальных температурах - от -80C до +150C - делает угол пригодным для суровых условий

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтального направления
• Отсутствие соединительного разъема требует дополнительных элементов (например, муфт или прямых участков) для герметизации стыков
• Не рекомендуется для постоянного погружения в воду - хотя IP-класс не указан, материал не рассчитан на длительное воздействие жидкостей
• Подходит только для лотков 100×100 мм - несовместим с меньшими или большими размерами
• Не является изолирующим элементом - не заменяет кабельные каналы с электроизоляцией

Примеры использования

• Переход кабельной трассы вокруг колонны в цеху на пищевом предприятии
• Поворот лотка в распределительном щите, где необходимо изменить направление подвода питания
• Прокладка сигнальных кабелей вдоль конвейерной линии с необходимостью обхода оборудования
• Обустройство кабельной трассы в холодильной камере - благодаря широкому температурному диапазону

Практические советы

• При выборе угла убедитесь, что внутренний радиус 75 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к перегибу проводов
• Для защиты от пыли и влаги используйте уплотнители на стыках с прямыми участками - сам по себе угол не обеспечивает герметичность
• При монтаже в местах с вибрацией дополнительно закрепите угол антивибрационными хомутами
• Не применяйте этот угол в качестве опоры для тяжёлых кабельных bundles - он не рассчитан на несущую функцию
• Проверьте соответствие размеров 100×100 мм с вашими существующими лотками - даже небольшая разница в габаритах может вызвать проблемы с установкой крышки
