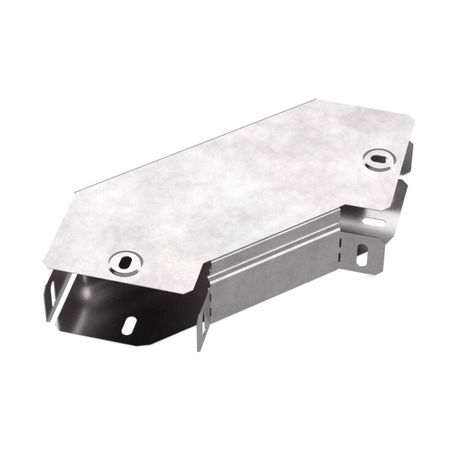

Угол горизонтальный 90 градусов с крышкой Стандарт 100х80 | PR16.0412 Промрукав Строитель

Угол горизонтальный 90 градусов с крышкой 100х80 Стандарт, Промрукав - это прочный металлический элемент для изменения направления кабельной трассы в горизонтальной плоскости. Изделие выполнено из оцинкованной стали, имеет герметичную крышку и предназначено для использования в промышленных условиях. Артикул pr16.0412 соответствует серии Промрукав и подходит для монтажа с перфорированными и глухими лотками.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой 100х80 Стандарт, Промрукав используется для поворота кабельных трасс на 90° внутри кабельных лотков - как перфорированных, так и глухих. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных помещениях, на производственных линиях, в электроустановках и под навесом. Элемент обеспечивает сохранение целостности трассы и защищает кабели от механических воздействий и внешней среды.

Технические характеристики

• Угол изгиба: 90°
• Габариты: ширина 100 мм, высота 80 мм
• Внутренний радиус изгиба: 75 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинковое, толщиной 10–22 мкм
• Наличие крышки: да, съемная, фиксируется без дополнительных креплений
• Огнестойкость: есть - выдерживает повышенные температуры без потери формы
• Цвет: серый
• Климатическое исполнение: УХЛ2 (эксплуатация от -80C до +150C)
• Исполнение: без соединителя - требует монтажа встык с другими элементами трассы
• Усиленное исполнение: да - увеличенная жесткость за счет толщины материала и конструкции

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой 100х80 Стандарт, Промрукав совместим с лотками того же типа и размера - 100×80 мм. Монтируется встык с прямыми участками трассы, без необходимости использования переходников или специальных крепежей. Крышка крепится на защелки - её можно легко снять для доступа к кабелям. Для надежного соединения рекомендуется использовать болтовые зажимы или самонарезающие винты на стыках. Учитывайте внутренний радиус 75 мм - он определяет минимальный допустимый радиус изгиба кабелей внутри.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и термической стойкости. Цинкование по методу Сендзимира обеспечивает равномерное и долговечное антикоррозийное покрытие. Климатическое исполнение УХЛ2 позволяет применять угол в закрытых помещениях и под навесом, даже при экстремально низких и высоких температурах. Соответствие стандартам ГОСТ на оцинкованную сталь и кабельные системы соблюдается.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине 0,7 мм
• Защита от коррозии - цинковое покрытие нанесено на лист до формования, что гарантирует долгий срок службы
• Съемная крышка упрощает обслуживание и замену кабелей без демонтажа всей трассы
• Работает в широком диапазоне температур - от -80C до +150C
• Не требует дополнительной защиты при установке в сухих и умеренно влажных средах

Ограничения применения

• Не предназначен для открытого монтажа под дождём или в условиях постоянного контакта с водой - IP-класс не указан, защита только от пыли и брызг через крышку
• Не подходит для монтажа в взрывоопасных зонах - отсутствует сертификация по взрывозащите
• Требует точного подбора по размеру - несовместим с лотками других габаритов (например, 100×60 или 150×80)
• Без соединителя - необходимо дополнительно фиксировать стыки с другими элементами трассы

Примеры использования

• Переход кабельной трассы вдоль стены вниз к оборудованию на полу
• Обход препятствий (колонн, трубопроводов) в цехах с плотной расстановкой оборудования
• Подключение кабелей к станкам, конвейерам, автоматическим линиям
• Прокладка кабелей в системах освещения и управления в холодильных камерах и сушильных установках

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 75 мм не вызывал перегиб кабелей - особенно важен для многожильных и чувствительных к изгибам проводов
• После сборки трассы убедитесь, что крышка плотно защелкнулась - это предотвращает попадание пыли и мелкого мусора
• Для длительной эксплуатации в местах с возможными вибрациями используйте дополнительные хомуты или крепления к основанию
• Не применяйте этот угол в качестве несущего элемента - он рассчитан только на защиту кабелей, а не на нагрузку от веса трассы
• При заказе нескольких углов убедитесь, что все имеют одинаковый артикул pr16.0412 - различия в партиях могут влиять на точность геометрии
