Угол горизонтальный 90 градусов Стандарт HDZ 300х50 | PR16.1647 Промрукав Строитель

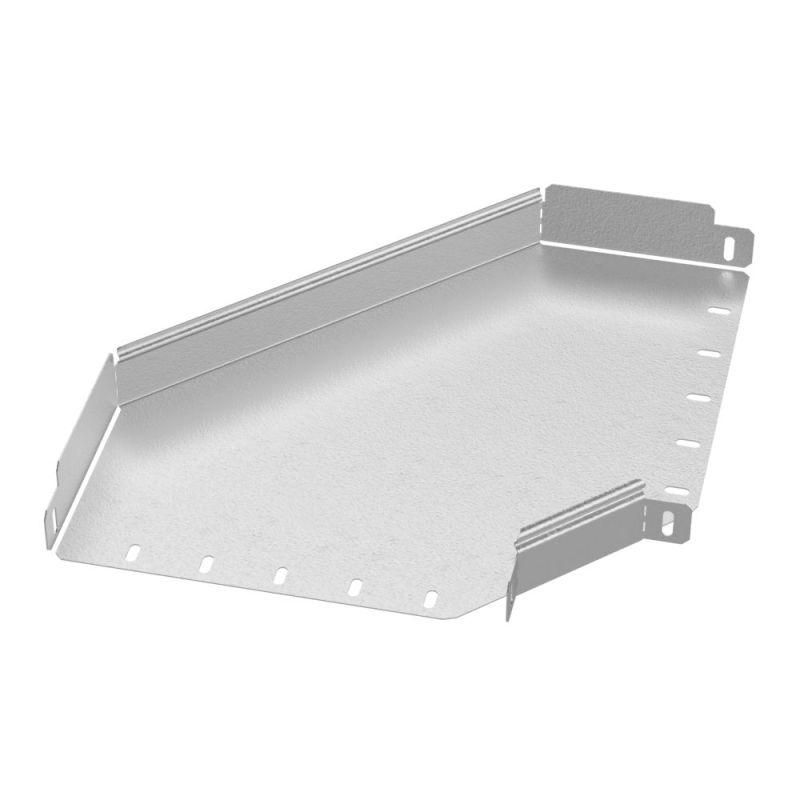

Угол горизонтальный 90 градусов для кабельного лотка 300х50 оцинкованная сталь серый Промрукав - это элемент системы кабельной трассы, предназначенный для изменения направления кабелей на 90° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и подходит для монтажа как в помещениях, так и на открытых площадках. Артикул pr16.1647 соответствует серии «Стандарт» бренда Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов для кабельного лотка 300х50 оцинкованная сталь серый Промрукав используется для создания поворотов в кабельных трассах, когда необходимо изменить направление прокладки кабелей на 90° в горизонтальной плоскости. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергетике и других зонах с высокими требованиями к защите проводов.

Технические характеристики

• Направление изгиба: горизонтальное
• Угол изгиба: 90°
• Размеры лотка: ширина 300 мм, высота 50 мм
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 75 мм
• Материал: оцинкованная сталь с горячим цинкованием (соответствует ГОСТ 9.307)
• Покрытие: горячее цинкование - обеспечивает долговечную защиту от коррозии
• Цвет: серый
• Исполнение: без соединительного разъема - требует самостоятельного крепления к лоткам
• Поддержка длинных участков: да - позволяет использовать в системах с большими расстояниями между опорами
• Огнестойкость: есть - сохраняет целостность при воздействии температур до предела, установленного для лотков серии «Стандарт»

Совместимость и монтаж

Угол совместим исключительно с кабельными лотками серии «Стандарт» бренда Промрукав того же размера (300×50 мм). Крепится к основному лотку болтами или заклепками через предварительно подготовленные отверстия - в комплект не входят крепеж и крышки. Монтаж выполняется после сборки прямых участков трассы. Внутренний радиус 75 мм позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба, не нарушая изоляцию. Учитывайте, что угол не имеет собственного фланца - требуется точная выравнивание по уровню и жесткая фиксация к несущим конструкциям.

Безопасность и стандарты

Изделие изготовлено по технологии горячего цинкования согласно ГОСТ 9.307, что гарантирует соответствие нормам защиты от коррозии в агрессивных средах. Обеспечена огнестойкость, соответствующая требованиям к кабельным системам в промышленных условиях. Соответствует требованиям безопасности для электромонтажных работ в соответствии с ПУЭ и СП 31-110-2003.

Преимущества

• Высокая стойкость к внешним факторам благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с обычной сталью
• Поддержка длинных трасс - позволяет применять без дополнительных опор даже при значительных нагрузках
• Совместимость с широким спектром лотков серии «Стандарт» - легко интегрируется в существующую систему
• Огнестойкость снижает риск распространения возгорания вдоль кабельной трассы
• Серый цвет - не требует окраски, хорошо сочетается с другими элементами промышленной инфраструктуры

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс
• Не содержит крышки - её необходимо приобретать отдельно, если требуется герметизация
• Не совместим с лотками других серий или производителей - даже при одинаковых габаритах
• Не рекомендован для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами) - хотя цинк устойчив, длительный контакт может вызвать коррозию
• Требует жесткой фиксации - слабое крепление может привести к деформации при механических нагрузках

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход оборудования на конвейерной линии с необходимостью смены уровня прокладки
• Прокладка силовых кабелей в подземных канализационных камерах с поворотом вдоль стены
• Создание маршрутов для управления в автоматизированных системах на АЗС или в логистических терминалах

Практические советы

• Проверьте внутренний радиус 75 мм перед прокладкой кабелей - некоторые многожильные кабели с большим радиусом изгиба могут не поместиться
• При монтаже используйте только крепеж, совместимый с толщиной стенки 0,8 мм - слишком крупные саморезы могут деформировать металл
• Если система работает во влажной среде, дополнительно смажьте места стыков антикоррозийной paste - продлит срок службы
• Не забудьте заказать крышку отдельно - она не входит в комплект и обязательна для защиты от пыли и влаги
• Для систем с большой протяженностью проверьте расчет нагрузки на угол - он рассчитан на работу в составе длинных трасс, но требует равномерного распределения веса
