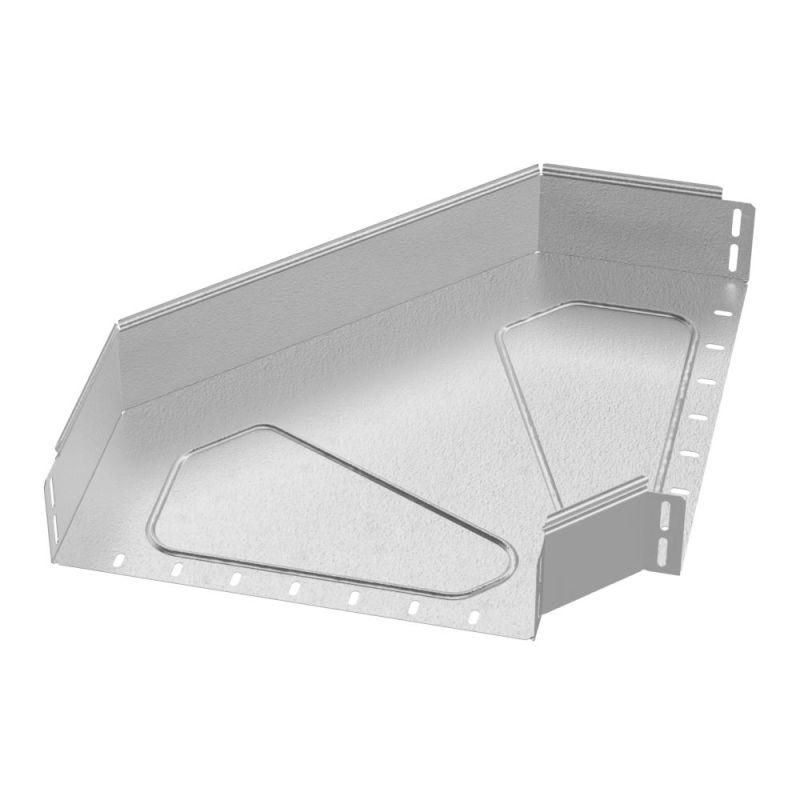

Угол горизонтальный 90 градусов Стандарт HDZ 400х100 | PR16.1649 Промрукав Строитель

Угол горизонтальный 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 400x100 Промрукав - это элемент системы кабельной трассы, предназначенный для изменения направления кабелей в горизонтальной плоскости под углом 90°. Изделие выполнено из оцинкованной стали с защитным слоем горячего цинка, что обеспечивает долговечность даже в агрессивных условиях. Артикул pr16.1649 соответствует серии изделий HDZ от бренда Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 400x100 Промрукав используется для поворота кабельных трасс на 90° в горизонтальной плоскости. Подходит для установки как внутри зданий, так и на улице. Совместим с перфорированными и глухими лотками серии «Стандарт». Не применяется для вертикальных поворотов или изменения высоты трассы.

Технические характеристики

• Направление изгиба: горизонтальное
• Угол изгиба: 90°
• Размеры: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм
• Толщина материала: 0,8 мм
• Покрытие: горячий цинк (соответствует ГОСТ 9.307)
• Цвет: серый
• Огнестойкость: да
• Исполнение: без соединительного разъема
• Поддержка больших расстояний: да (возможно использование с опорными элементами)

Совместимость и монтаж

Угол горизонтальный 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 400x100 Промрукав совместим с лотками серии «Стандарт» того же размера (400×100 мм). Монтаж осуществляется путём фиксации болтами или заклепками к торцам прямых участков лотка. Отсутствие встроенного соединительного разъема требует самостоятельного крепления через отверстия в стенках. Учитывайте внутренний радиус 75 мм - он определяет минимальный допустимый радиус прокладки кабелей, чтобы не повредить изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9.307 по защите от коррозии методом горячего цинкования. Обладает огнестойкостью - не поддерживает горение и сохраняет целостность при воздействии открытого пламени. Соответствует нормам безопасности для промышленных систем кабельной трассировки.

Преимущества

• Защита от коррозии благодаря горячему цинкованию - срок службы до 25 лет в агрессивной среде
• Высокая механическая прочность толщиной 0,8 мм позволяет выдерживать нагрузки от кабелей и внешних воздействий
• Огнестойкость снижает риск распространения возгорания вдоль трассы
• Серый цвет не требует окраски после монтажа, легко сочетается с другими элементами системы
• Поддержка длинных пролетов позволяет использовать угол в составе протяженных трасс без дополнительных опор

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте вертикальные углы для изменения высоты трассы
• Не включает крышку - необходимо дополнительно приобрести и смонтировать её отдельно
• Требует точного совпадения размеров с лотком (400×100 мм); несовместим с лотками других габаритов
• Отсутствие встроенных соединителей увеличивает время монтажа - требуется дополнительная фурнитура (болты, гайки, шайбы)

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, оборудования) на технологической площадке
• Смена направления трассы при прохождении через границу помещения
• Прокладка силовых и сигнальных кабелей в наружных кабельных каналах на объектах ЖКХ, энергетики, транспорта

Практические советы

• Проверьте соответствие внутреннего радиуса (75 мм) минимальному радиусу изгиба кабелей - особенно важны для многожильных и чувствительных проводов
• При монтаже на открытом воздухе убедитесь, что все стыки герметичны - вода может попадать в лоток через щели
• Для длинных трасс с несколькими углами рассмотрите возможность установки поддерживающих кронштейнов каждые 1–1,5 метра
• Закупайте крышки отдельно - они не входят в комплект и должны точно соответствовать модели лотка
• Не используйте этот угол как несущую конструкцию - он предназначен исключительно для направления кабелей
