Угол горизонтальный 90 градусов Стандарт HDZ 200х100 | PR16.1643 Промрукав Строитель

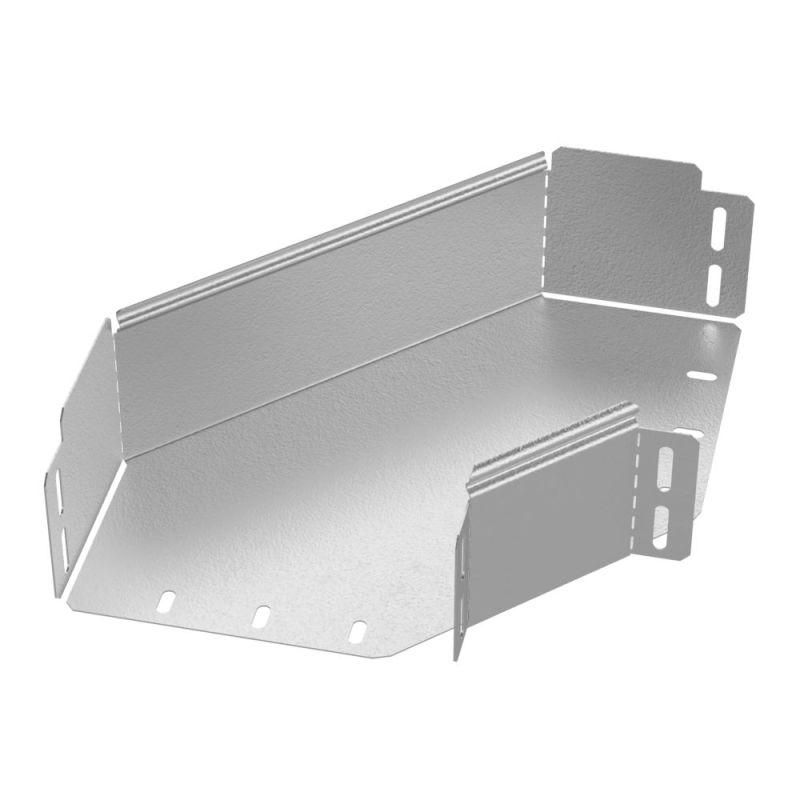

Угол горизонтальный 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 200х100 Промрукав - это элемент системы кабельной трассы, предназначенный для изменения направления кабелей под прямым углом в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с защитой по ГОСТ 9.307, что делает его устойчивым к коррозии и пригодным как для внутренней, так и для наружной установки. Артикул pr16.1643 соответствует серии «Стандарт» бренда Промрукав.

Назначение и область применения

Угол горизонтальный 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 200х100 Промрукав используется для формирования поворотов в кабельных трассах, когда необходимо изменить направление прокладки кабелей на 90° в горизонтальной плоскости. Подходит для систем, где требуется надежная и долговечная транспортировка силовых и слаботочных кабелей. Применяется в промышленных объектах, на заводах, в распределительных пунктах, на открытых площадках, в условиях повышенной влажности или перепадов температур.

Технические характеристики

• Форма: угол горизонтальный 90°
• Габариты: 200×100 мм - внутренние размеры лотка, совместимые с лотками серии «Стандарт»
• Материал: сталь оцинкованная, защитное покрытие - горячий цинк (HDZ)
• Цвет: серый
• Соответствие: ГОСТ 9.307 - требования к защите от коррозии методом горячего цинкования

Совместимость и монтаж

Угол горизонтальный 90 градусов для кабельного лотка сталь оцинкованная серый HDZ 200х100 Промрукав совместим исключительно с лотками серии «Стандарт». Монтируется с помощью болтов и гаек, предусмотренных в комплекте лотков этой серии. Крепление осуществляется через предварительно просверленные отверстия по кромкам - не требует сварки. Установка возможна как на стене, так и на потолке, с использованием кронштейнов или опорных конструкций. Перед сборкой проверьте соответствие ширины и высоты лотка - 200×100 мм - чтобы избежать зазоров или перегрузки креплений.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9.307, обеспечивающим стойкость к коррозии в агрессивных средах. Горячее цинкование гарантирует длительную защиту даже при контакте с влагой, химическими парами и перепадами температур. Соответствует нормам безопасности для промышленных электроустановок, не выделяет вредных веществ при нагреве. Не применяется в местах с открытым огнем или постоянным воздействием кислотных растворов.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в условиях умеренного климата
• Простота монтажа: не требует специального оборудования, фиксируется стандартными крепежами
• Совместимость с широким спектром лотков серии «Стандарт» - позволяет собирать комплексные трассы без адаптеров
• Поддерживает нагрузку на кабели в рамках допустимых значений для лотков 200×100 мм
• Не требует окраски после монтажа - готов к эксплуатации сразу после установки

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных участков трассы
• Не рекомендован для использования в помещениях с постоянным воздействием концентрированных кислот, щелочей или солевых растворов
• Не следует применять в качестве несущего элемента для тяжелых механических нагрузок - например, подвески труб или оборудования
• Запрещена сварка - повреждает цинковое покрытие и снижает коррозионную стойкость

Примеры использования

• Переход кабельной трассы вдоль стены в горизонтальном направлении вокруг колонны
• Обход препятствий (вентиляционные каналы, трубы) в производственном цехе
• Сборка кабельной системы на внешних фасадах зданий с учетом осадков и перепадов температур
• Прокладка кабелей в распределительных устройствах, где требуется смена уровня расположения лотков

Практические советы

• При проектировании трассы учтите радиус изгиба - угол 90° обеспечивает минимальный радиус, достаточный для прокладки кабелей без повреждения изоляции
• Проверяйте плотность прилегания к смежным лоткам перед затяжкой крепежа - зазоры более 2 мм могут привести к провисанию кабелей
• Для наружной установки используйте дополнительные герметичные крышки, если есть риск попадания воды в лоток
• Не сочетайте этот угол с лотками других серий - даже при одинаковых размерах 200×100 мм различается форма крепежных отверстий
• При необходимости замены - демонтируйте только нужный элемент, остальная система сохраняет целостность
