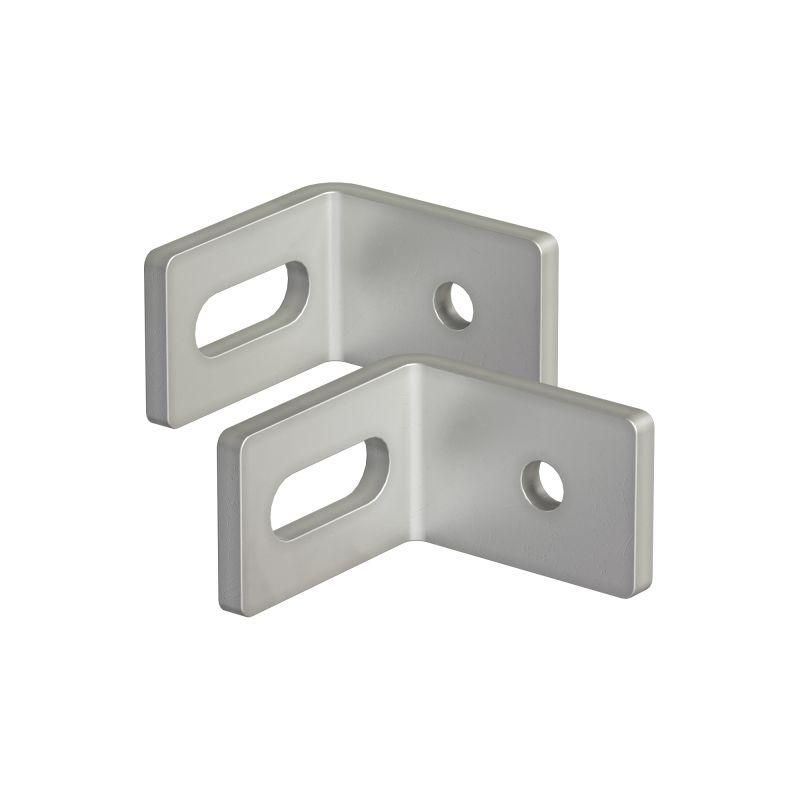

Угол крепёжный RAM block М8, 40x40x25, нержавеющая сталь DKC (ДКС) R5RA06

Угол крепежный вырез резьба М8 (упаковка 10 шт.) DKC - это надежный элемент для жесткого крепления оборудования внутри металлических рам и корпусов. Комплект из 10 уголков из нержавеющей стали с вырезом и резьбой М8 позволяет быстро собирать конструкции без сварки, особенно в условиях, где важна устойчивость к коррозии. Артикул r5ra06 соответствует серии RAM block бренда DKC.

Назначение и область применения

Угол крепежный вырез резьба М8 (упаковка 10 шт.) DKC предназначен для фиксации оборудования на профилях с прямоугольным сечением 40×40 мм - например, на рамах шкафов управления, стоек автоматизации, станочных модулей и распределительных щитов. Вырез в угле позволяет защелкнуть его на профиль, а резьба М8 служит для крепления деталей болтами. Подходит для монтажа плат, панелей, кабельных каналов, вентиляторов и других элементов, требующих точного и быстрого закрепления без сварки.

Технические характеристики

• Размеры: 40 × 40 × 25 мм - высота плеча, глубина основания и толщина материала соответственно
• Материал: нержавеющая сталь - устойчива к коррозии, не требует дополнительной защиты
• Толщина стенки: 4 мм - обеспечивает достаточную жесткость при нагрузках
• Резьба: М8 - внутренняя резьба для крепления болтов M8
• Вырез: U-образная форма - позволяет зафиксировать угол на профиле 40×40 мм без дополнительных крепежей
• Количество в упаковке: 10 штук

Совместимость и монтаж

Угол крепежный вырез резьба М8 (упаковка 10 шт.) DKC совместим с профилями стандарта 40×40 мм, используемыми в системах рамной сборки (например, Profilix, Bosch Rexroth, DKC RAM block). Для установки достаточно вставить вырез в профиль до упора - он фиксируется механически. После этого через резьбу М8 можно закрутить болт для крепления любой детали. Болты в комплект не входят - необходимо использовать стандартные болты M8 с головкой под ключ или шлиц.

Преимущества

• Не требуется сварка - монтаж выполняется вручную, снижает время сборки
• Стандартный размер выреза - совместим со всеми популярными профилями 40×40 мм
• Нержавеющая сталь - долговечность даже во влажных или агрессивных средах
• Готовый комплект из 10 штук - оптимально для масштабного монтажа нескольких шкафов
• Четкая геометрия - гарантирует равномерное распределение нагрузки

Ограничения применения

• Не подходит для профилей другого сечения (например, 20×20 или 40×80)
• Резьба М8 рассчитана на умеренные нагрузки - не рекомендовано для крепления тяжелых механизмов (>15–20 кг без дополнительной поддержки)
• Не используется в качестве несущего элемента в динамических или вибрационных системах без расчета запаса прочности
• Запрещено применять в условиях постоянного воздействия открытого огня или температур выше +250 C

Примеры использования

• Крепление панели управления к раме шкафа автоматизации
• Фиксация вентилятора охлаждения на боковой стенке корпуса
• Установка кабельного канала на вертикальном профиле
• Монтаж светового индикатора или кнопки на передней панели
• Сборка временных испытательных стендов в цеху

Практические советы

• Перед монтажом проверьте, чтобы вырез точно входил в профиль - зазор более 0,5 мм может вызвать люфт
• Используйте болты M8 с потайной головкой, если нужна минимальная высота крепления
• Для частого демонтажа применяйте контргайки или самоблокирующиеся гайки M8
• При использовании в пищевой или медицинской промышленности - убедитесь, что материал сертифицирован по требованиям FDA/EC 1935/2004 (не указано в спецификации, требуется уточнение у производителя)
• Храните в сухом месте - хотя сталь нержавеющая, длительное воздействие хлора или солевых растворов может повредить поверхность
