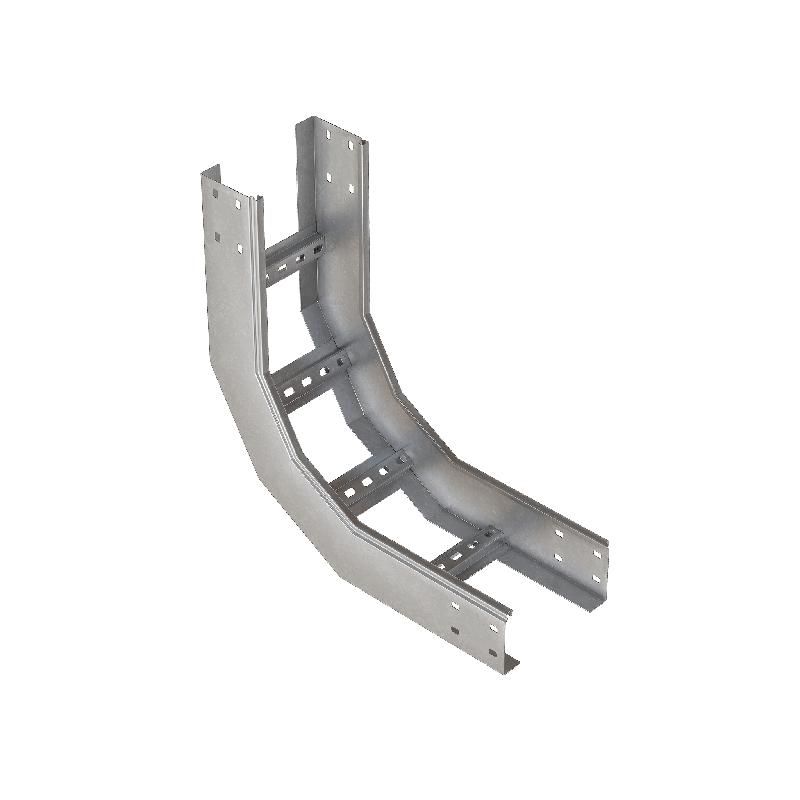

Угол лестничный вертикальный внутренний 90 гр. 100х200х2,0 мм N - LNL90-100-200-2.0 КМ-Профиль LO11700

Угол лестничный вертикальный внутренний 90 градусов 100х200х2,0 мм от КМ-Профиля предназначен для изменения направления кабельной трассы в вертикальной плоскости на 90°. Применяется совместно с лестничными лотками шириной 200 мм и высотой борта 100 мм, обеспечивает надёжное прохождение силовых и слаботочных проводов в помещениях.

Назначение и область применения

Этот угол используется для перехода кабельных трасс с горизонтального участка на вертикальный - например, при выводе кабелей с этажа на этаж, через перекрытия или в шахты. Подходит для установки в жилых, офисных, промышленных зданиях. Идеально сочетается с лестничными лотками серии КМ-Профиля, имеющими те же габариты: 200 мм в ширину и 100 мм в высоту бортов.

Технические характеристики

• Форма: внутренний вертикальный угол 90°
• Размеры: 100×200×2,0 мм (высота × ширина × толщина стенки)
• Материал: сталь оцинкованная по технологии Сендзимира
• Класс защиты от коррозии: соответствует требованиям ГОСТ 15150-69 для умеренного климата
• Стандартная толщина стенки: 2,0 мм - обеспечивает достаточную жёсткость при монтаже и эксплуатации

Совместимость и монтаж

Угол лестничный вертикальный внутренний 90 градусов 100х200х2,0 мм совместим исключительно с лестничными лотками того же производителя и аналогичных габаритов (200 мм ширина, 100 мм высота борта). Монтаж выполняется с помощью болтов, самонарезающих винтов или других крепёжных элементов, предусмотренных для системы КМ-Профиля. Соединения должны плотно прилегать, чтобы не образовывались щели, способные задерживать пыль или влагу. Установка возможна как на стене, так и на потолке - при условии соблюдения нагрузочных норм.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69, что гарантирует стойкость к воздействию умеренной влажности и температурным колебаниям в закрытых помещениях. Оцинкование по Сендзимиру обеспечивает равномерное покрытие цинком, защищающее металл от коррозии. Не рекомендуется применение в условиях постоянного контакта с водой, химически активными веществами или на открытом воздухе.

Преимущества

• Высокая точность геометрии - позволяет легко состыковывать с другими элементами лотка без зазоров
• Цинковое покрытие увеличивает срок службы в сравнении с обычной сталью
• Поддерживает целостность кабельной трассы при изменении направления
• Не требует дополнительной обработки перед монтажом

Ограничения применения

• Не предназначена для использования во влажных, сырых или подземных помещениях без дополнительной герметизации
• Не выдерживает прямые удары или значительные механические нагрузки - требуется защита крышки
• Несовместим с лотками других производителей, если их габариты отличаются даже на несколько миллиметров
• Запрещён монтаж в агрессивных средах: химических лабораториях, производствах с кислотными испарениями, морских портах

Примеры использования

• Переход кабелей от этажного распределительного щита к нижнему уровню в многоэтажном доме
• Обход инженерных коммуникаций в технических шахтах офисных зданий
• Прокладка сигнальных линий систем безопасности между уровнями в торговых центрах
• Соединение горизонтальных участков лотка с вертикальными стояками в серверных помещениях

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - 200×100 мм - именно эти значения обеспечивают правильную посадку угла
• Используйте пластиковую или металлическую крышку для защиты от пыли, особенно в местах с высокой запылённостью
• При необходимости удлинить трассу - последовательно соединяйте несколько углов, но не более двух подряд без промежуточных прямых участков
• Для удобства сборки применяйте крепёж с антивибрационными прокладками - снижают риск возникновения шума при вибрации оборудования
• Артикулы ln l90*100*200*2.0 n, lo11700 и lnl90-100-200-2.0 n - все они относятся к одному изделию; выбирайте тот, который доступен на складе
