Угол для кабель-канала Metra 16x16 90° (плоский) Legrand 638113

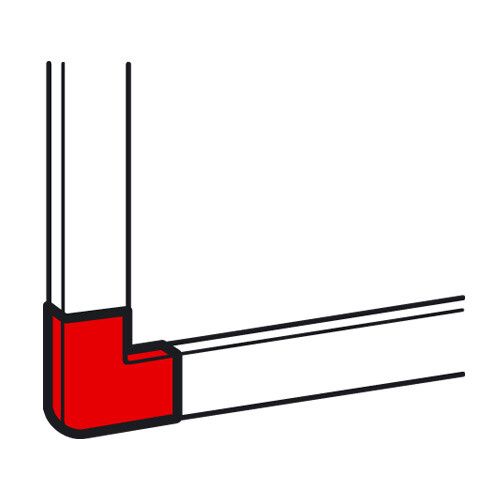

Угол плоский 16x16 мм от Legrand и IEK, артикул 638113 - это компонент для сборки кабель-каналов, позволяющий сделать поворот под 90° без резки профилей. Подходит для систем с кабель-каналами того же сечения, сохраняет степень защиты IP40 и обеспечивает аккуратный внешний вид.

Назначение и область применения

Угол плоский 16x16 мм используется для соединения двух участков кабель-канала под прямым углом. Он заменяет необходимость резать и стыковать профили вручную, что особенно удобно при монтаже в уже установленной трассе. Применяется в электромонтажных работах внутри помещений: офисах, жилых зданиях, производственных помещениях - там, где требуется организовать проводку с четкими поворотами и сохранить эстетичный вид.

Технические характеристики

• Размеры: 16×16 мм - соответствует стандартному сечению кабель-каналов этой серии
• Угол изгиба: 90° - точный прямой поворот
• Материал: ПВХ с составом без галогенов - снижает выделение токсичных веществ при нагреве
• Исполнение: формованное - однородная структура без сварных швов
• Цвет: чисто-белый - совпадает с цветом большинства кабель-каналов Legrand Metra и IEK
• Степень защиты: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Тип крепления: защелка - фиксируется на боковой стенке кабель-канала без инструментов
• Покрытие: необработанное - матовая поверхность без лака или покраски

Совместимость и монтаж

Угол плоский 16x16 мм совместим с кабель-каналами того же сечения (16×16 мм) из серий Legrand Metra и IEK. Защелкивающая система работает только с оригинальными профилями этих брендов - другие модели могут не зафиксироваться надежно. Для установки достаточно совместить угол с торцом канала и слегка надавить до характерного щелчка. Нет необходимости использовать саморезы, клей или инструменты. Убедитесь, что внутренняя часть канала свободна от проводов перед монтажом - иначе защелка не сработает полностью.

Безопасность и стандарты

Материал ПВХ без галогенов соответствует требованиям безопасности при возможном перегреве - не выделяет хлора и других опасных газов. Соответствует нормам для внутренней электропроводки в жилых и общественных зданиях. Степень защиты IP40 гарантирует безопасность от контакта с инструментами и мелкими предметами, но не предназначена для влажных сред или открытых площадок.

Преимущества

• Экономит время монтажа - не требует резки и подгонки профилей
• Обеспечивает герметичность стыка на уровне IP40 - сохраняет целостность системы защиты
• Аккуратный внешний вид - скрывает следы реза и делает переход между каналами единым элементом
• Легко демонтируется - можно снять защелку без повреждения канала
• Поддерживает униформу дизайна - белый цвет сочетается с основными продуктами Legrand Metra и IEK

Ограничения применения

• Не применяется для кабель-каналов другого сечения - например, 25×16 мм или 16×10 мм
• Не подходит для наружной установки - не имеет защиты от влаги выше IP40
• Не рекомендуется для мест с высокой механической нагрузкой - например, под полом или в зонах постоянного давления
• Не совместим с кабель-каналами других брендов, кроме Legrand и IEK, даже при совпадении размеров

Примеры использования

• Сборка вертикальной трассы в офисе: горизонтальный канал переходит в вертикальный у потолка
• Запитка оборудования от стены: кабель-канал идет вдоль стены, затем поворачивает к розетке
• Монтаж в нишах: когда необходимо обойти препятствие под прямым углом без нарушения целостности профиля

Практические советы

• Перед монтажом проверьте, чтобы внутренние провода не выходили за край канала - они могут помешать защелке
• Если угол не фиксируется, осмотрите защелки на стороне канала - возможно, они деформированы при резке
• Не используйте силу при установке - если не защелкивается, значит, несовместимость или грязь в механизме
• Для больших проектов закупайте запасные углы - они легко теряются при монтаже, но важны для завершения трассы
• Плоский угол 16x16 мм от Legrand и IEK лучше всего применять в паре с такими же элементами из одной серии - это исключает проблемы с посадкой и долговечностью
