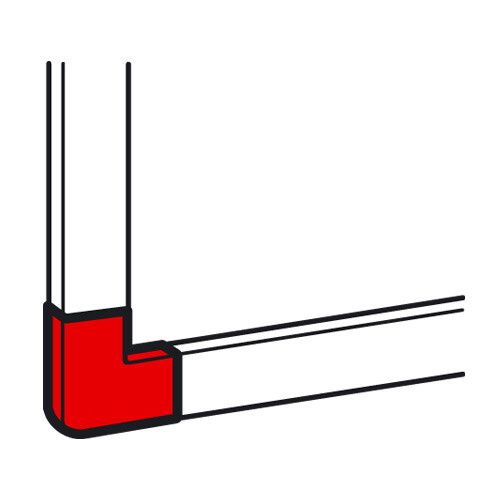

Плоский угол - для мини-каналов Metra 20x12 | 638123 Legrand

Угол плоский для мини-канала 20x12 мм от Legrand и IEK (артикул 638123) - элемент для плавного поворота кабель-канала под углом 90° без резки профиля. Подходит для внутренней прокладки проводов в офисах, жилых помещениях и промышленных объектах с невысокими требованиями к защите.

Назначение и область применения

Угол плоский для мини-канала 20x12 мм используется для создания поворотов в системе кабель-каналов того же сечения. Он заменяет необходимость резать и стыковать профили под углом, сохраняя целостность канала и его защитные свойства. Применяется там, где требуется аккуратный переход между участками трассы - например, при обходе стен, углов шкафов или перегородок. Подходит для слаботочных и силовых сетей в условиях сухих помещений.

Технические характеристики

• Тип: Угол 90°
• Сечение совместимого кабель-канала: 20×12 мм
• Материал: ПВХ (поливинилхлорид)
• Покрытие: Необработанная поверхность - матовая, без лака или покраски
• Цвет: Чисто-белый
• Тип крепления: Защелка - фиксация происходит без инструментов
• Исполнение: Формованный - единая деталь, без сварки или сборки
• Степень защиты: IP40 (защита от твердых предметов >1 мм, но не от воды)
• Галогены: Отсутствуют - материал безопасен при горении

Совместимость и монтаж

Угол плоский для мини-канала 20x12 мм совместим с любыми мини-каналами такого же сечения - как от Legrand, так и от IEK, включая серию Metra. Монтируется просто: вставьте конец кабель-канала в одну сторону угла до щелчка, затем продвиньте второй канал в противоположную часть. Крепление надежно фиксируется за счет гибких защелок внутри. Нет необходимости использовать саморезы или клей. Для демонтажа - аккуратно оттяните бока угла, чтобы освободить защелки.

Безопасность и стандарты

Материал ПВХ без галогенов снижает выделение токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 гарантирует, что внутрь канала не попадут крупные частицы - пыль, насекомые, провода не будут случайно задеты инструментом. Однако угол не рассчитан на влажные среды, открытые площадки или контакты с водой.

Преимущества

• Экономит время монтажа - нет нужды резать и подгонять профили под углом
• Сохраняет герметичность системы - стык не требует дополнительной изоляции
• Аккуратный внешний вид - скрывает следы реза и неровности
• Легко заменяем - можно снять и переустановить без повреждения канала
• Поддерживает цветовое единство всей трассы благодаря белому исполнению

Ограничения применения

• Не применяется в местах с повышенной влажностью, на улице или в сырых помещениях - IP40 не защищает от воды
• Не подходит для кабель-каналов другого сечения - даже 1–2 мм отличия могут помешать защелкиванию
• Не рекомендуется для нагрузок выше нормальных условий эксплуатации - не является несущим элементом
• ПВХ теряет прочность при температуре выше +50 C - не использовать рядом с источниками тепла

Примеры использования

• Переход кабеля от потолочного канала к вертикальной стеновой трассе в офисе
• Обход угла шкафа управления в цеху с использованием мини-каналов
• Прокладка сигнальных проводов в домашней автоматизации - вокруг рам окон, дверей
• Сборка распределительных коробок с несколькими входами/выходами

Практические советы

• Перед монтажом проверьте, что сечение канала точно соответствует 20×12 мм - даже небольшая деформация может помешать защелкиванию
• Не используйте силу при установке - если защелка не фиксируется, возможно, есть засор или деформация
• При комплектации трассы закупайте запасные углы - они легко теряются при перевозке и монтаже
• Для эстетики лучше сочетать этот угол с другими элементами одной серии - Metra от Legrand или IEK
• Не комбинируйте с металлическими кабель-каналами - различие материалов и жесткости нарушает плотность соединения
