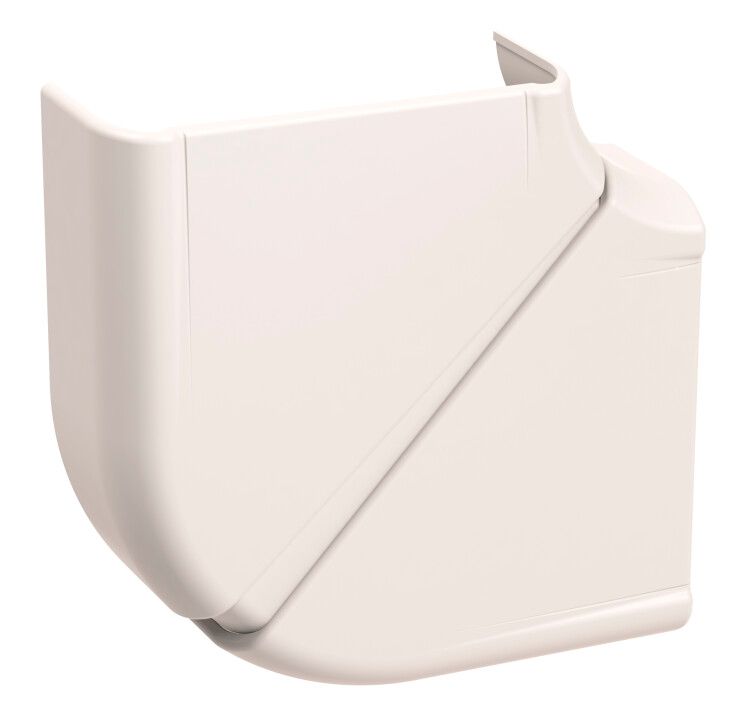

Плоский изменяемый угол для кабель-каналов Праймер 100х40 | CKK-40D-P-100-040-K01 IEK

Угол изменяемый плоский для кабель-канала 100х40 от IEK (ИЭК) в серии PRIMER предназначен для плавного перехода между участками кабель-канала при изменении направления трассы. Артикул ckk-40d-p-100-040-k01 обеспечивает надёжное и аккуратное соединение без зазоров, сохраняя целостность защиты проводов.

Назначение и область применения

Угол изменяемый плоский для кабель-канала 100х40 используется при электромонтажных работах для формирования угловых переходов между прямыми участками кабель-каналов. Подходит для внутренней прокладки кабелей в помещениях с нормальными условиями эксплуатации. Применяется в офисах, жилых домах, производственных цехах и на объектах коммунальной инфраструктуры.

Технические характеристики

• Тип изделия: угол плоский изменяемый
• Габариты: 100 мм (длина) × 40 мм (ширина канала)
• Угол регулировки: 80–100° - позволяет адаптировать угол установки под реальные условия монтажа
• Материал: полистирол - прочный, устойчивый к механическим воздействиям и химически инертный пластик
• Цвет: чисто-белый - соответствует цвету основных элементов кабель-канала серии PRIMER
• Исполнение: формованный - однородная структура без сварных швов, обеспечивающая долговечность
• Симметричность: да - одинаково подходит для восходящих и нисходящих поворотов
• Покрытие: без покрытия - поверхность матовая, не требует дополнительной обработки
• Защитная пленка: есть - предохраняет от царапин при транспортировке и хранении
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол изменяемый плоский для кабель-канала 100х40 совместим с кабель-каналами серии PRIMER того же размера (100×40 мм). Устанавливается путём физического соединения с прямыми участками - защёлкиваются боковые замки, после чего угол фиксируется в нужном положении в диапазоне 80–100°. Крышки не предусмотрены - используются стандартные крышки кабель-канала. Для монтажа требуется только ручная сборка без инструментов. Перед установкой удалите защитную плёнку.

Преимущества

• Изменяемый угол снижает необходимость точного подбора готовых компонентов - можно гибко адаптироваться под реальный изгиб трассы
• Симметричная форма позволяет использовать один и тот же элемент как для вертикальных, так и для горизонтальных поворотов
• Высокая точность формования гарантирует плотное прилегание к каналу без щелей
• Белый цвет не выделяется на фоне других элементов системы, обеспечивает единый внешний вид
• Отсутствие металлических частей исключает риск коррозии и электропроводности

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на УФ-излучение и перепады температур ниже 0C
• Не рекомендуется применять в местах с высокой механической нагрузкой (например, проходы с интенсивным движением людей или оборудованием)
• Не подходит для систем с напряжением выше 1000 В - не имеет сертификата для силовой аппаратуры
• Запрещено использование в агрессивных средах (высокая влажность, химические пары, масла)

Примеры использования

• Переход с горизонтального участка кабель-канала на вертикальный в стене
• Обход препятствий (балки, воздуховоды) в помещении с ограниченным пространством
• Создание плавного поворота в коридоре или техническом помещении
• Подключение распределительных щитов через кабель-канал с минимальным радиусом изгиба

Практические советы

• Перед монтажом проверьте соответствие ширины канала - 40 мм должны точно совпадать с шириной прямых участков
• При необходимости отрегулировать угол - слегка согните элемент руками, пока он не займет нужное положение; не используйте инструменты, чтобы не повредить форму
• Если трасса проходит рядом с источниками тепла (трубопроводы, нагревательные приборы), соблюдайте минимум 50 мм расстояния
• Для удобства сборки начинайте с закрепления одного конца, затем подгоняйте второй под нужный угол
• Артикул ckk-40d-p-100-040-k01 - единственный вариант этого типа в серии PRIMER; другие бренды несовместимы по форме и замкам
